ERF8-013-01-S-D-RA-L-TR

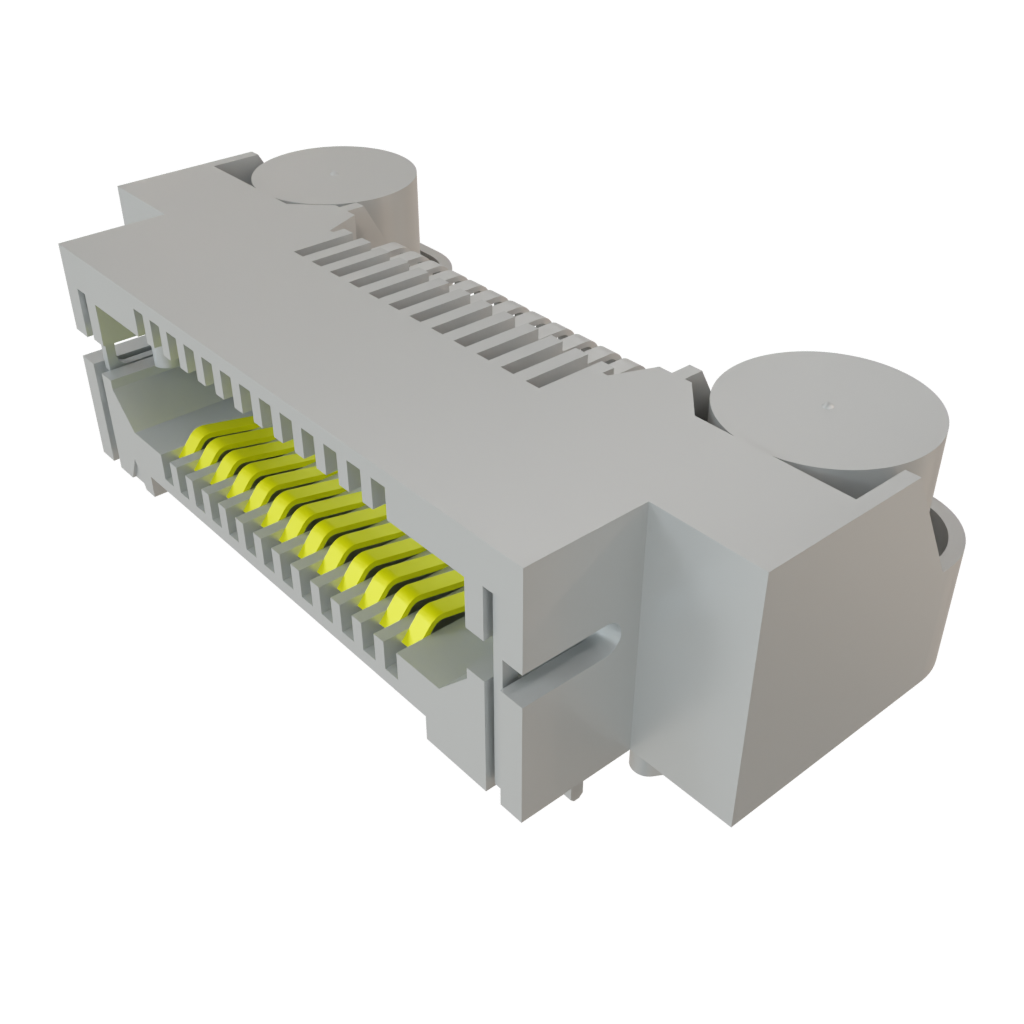

Name: Samtec ERF8-013-01-S-D-RA-L-TR
Brand: Samtec
SKU: 200-ERF801301SDRALTR
Price: 7.23 CHF
Availability: InStock

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-ERF801301SDRALTR

Herst.- Nr.:

ERF8-013-01-S-D-RA-L-TR

Herst.:

Samtec

Beschreibung:

Platine-zu-Platine & Mezzanine-Steckverbinder 0.80 mm Edge Rate Rugged High Speed Socket

Datenblatt:

ERF8-013-01-S-D-RA-L-TR Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec ERF8-013-01-S-D-RA-L-TR

Auf Lager: 35

Lagerbestand:: 35 sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 1 Woche Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

CHF -.--

Erw. Preis:

CHF -.--

Vorauss. Zolltarif:

Preis (CHF)

Menge	Stückpreis	Erw. Preis
	CHF 7.23	CHF 7.23
	CHF 6.55	CHF 65.50
	CHF 6.05	CHF 151.25
	CHF 5.85	CHF 292.50
	CHF 5.32	CHF 532.00
Ganzes Reel (Sie bestellen ein Vielfaches von 200)
	CHF 5.02	CHF 1 004.00
	CHF 4.68	CHF 1 872.00

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Platine-zu-Platine & Mezzanine-Steckverbinder
RoHS:
Produkt:	Sockets
Anzahl der Positionen:	26 Position
Abstand:	0.8 mm (0.031 in)
Anzahl der Zeilen:	2 Row
Montage:	Solder
Montagewinkel:	Right Angle
Maximale Datenrate:	56 Gbps
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Kontaktüberzug:	Gold
Kontaktmaterial:	Phosphor Bronze
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Serie:	ERF8
Verpackung:	Reel
Verpackung:	Cut Tape
Marke:	Samtec
Land der Bestückung:	Not Available
Land der Verbreitung:	Not Available
Ursprungsland:	MY
Entflammbarkeitseinstufung:	UL 94 V-0
Montageart:	SMD/SMT
Produkt-Typ:	Board to Board & Mezzanine Connectors
Verpackung ab Werk:	200
Unterkategorie:	Board to Board & Mezzanine Connectors
Handelsname:	Edge Rate
Gewicht pro Stück:	5.383 g

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Datenblatt

ERF8-013-01-S-D-RA-L-TR Datenblatt (PDF)

Images


Specification Sheets

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Edge Rate® High-Speed Rugged High-Cycle Connectors

Samtec Edge Rate® High-speed Rugged High-Cycle Connectors are optimized for signal integrity performance. These connectors feature a smooth milled contact surface for mating instead of stamped contact that mates on a cut edge. This mating surface reduces the wear tracks on the contact and increases the durability and cycle life of the contact system. Samtec Edge Rate High-speed Rugged High-Cycle Connectors offer low insertion and withdrawal forces and allow the connectors to be zippered when unmating.

Flexible stapelbare Steckverbinder

Die stapelbaren Board-Verbinder von Samtec Flex verfügen über eine große Auswahl von Board-to-Board-Steckverbindern mit Design-Flexibilität. Diese Board-to-Board-Steckverbinder-Systeme sind in einer großen Auswahl von Rastermaßen, Dichten, Stapelhöhen, Ausrichtungen und anderen Standard- oder modifizierten Optionen verfügbar, wodurch es einfach ist, den richtigen Steckverbinder für jede Applikation zu finden. Zu den Flex-Stapel-Optionen gehören einteilig, mit niedrigem Profil, hochgezogen, Mischpole, ummantelt, koplanar, parallel, senkrecht. Die Pfostenhöhen sind in Schritten von 0,005 Zoll (0,13 mm) einstellbar.

ERM8/ERF8 Edge Rate® Hochgeschwindigkeitsleisten

Samtec ERM8 und ERF8 Edge Rate^® Robuste Hochgeschwindigkeitsleisten sind Anschluss- und Steckerleisten mit einem Rastermaß von 0,8 mm, die für eine hohe Signalqualität optimiert sind. Diese Leisten verfügen über eine glatte, breit gefräste Kontaktfläche für erhöhte Verschleißfestigkeit Die ERM8 und ERF8 Leisten bieten bis zu 200 Positionen mit einer Stapelhöhe von 7 mm bis 16 mm. Diese Steckverbinder sind in Edge-Montage- und in rechtwinkligen Ausführungen erhältlich.

Robuste SI-System-Steckverbinder für Embedded-Vision

Samtec Robuste SI-System-Steckverbinder für Embedded-Vision sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Die Anzahl der Positionen reicht von 10 bis 200, während die Montagewinkel gerade, rechts und vertikal umfassen. Die robusten SI-System-Steckverbinder für Embedded Vision von Samtec bieten Stapelhöhen von nur 5 mm. Das Produktportfolio umfasst Stiftleisten, Sockel, Mischpol-Steckverbinder, Anschlussbuchsen und Steckverbinder. Anschlussarten umfassen Lötzinn und Lötpin.

Robuste SI-System-Steckverbinder für die Automatisierung

Samtec Robuste SI-System-Steckverbinder für die Automatisierung sind in einer großen Auswahl von Stapelhöhen, Anschlussarten und Anzahl von Reihen verfügbar. Die Montagewinkel umfassen rechts, gerade und vertikal. Die Anzahl der Positionen reicht von 10 bis 200. Die robusten SI-System-Steckverbinder für die Automatisierung von Samtec sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Das Produktportfolio umfasst Steckverbinder, Stiftleisten, Anschlussbuchsen, Sockel und Mischpol-Steckverbinder.
