ERM8-075-01-L-D-EM2-TR

Samtec
200-ERM807501LDEM2TR
ERM8-075-01-L-D-EM2-TR

Herst.:

Beschreibung:

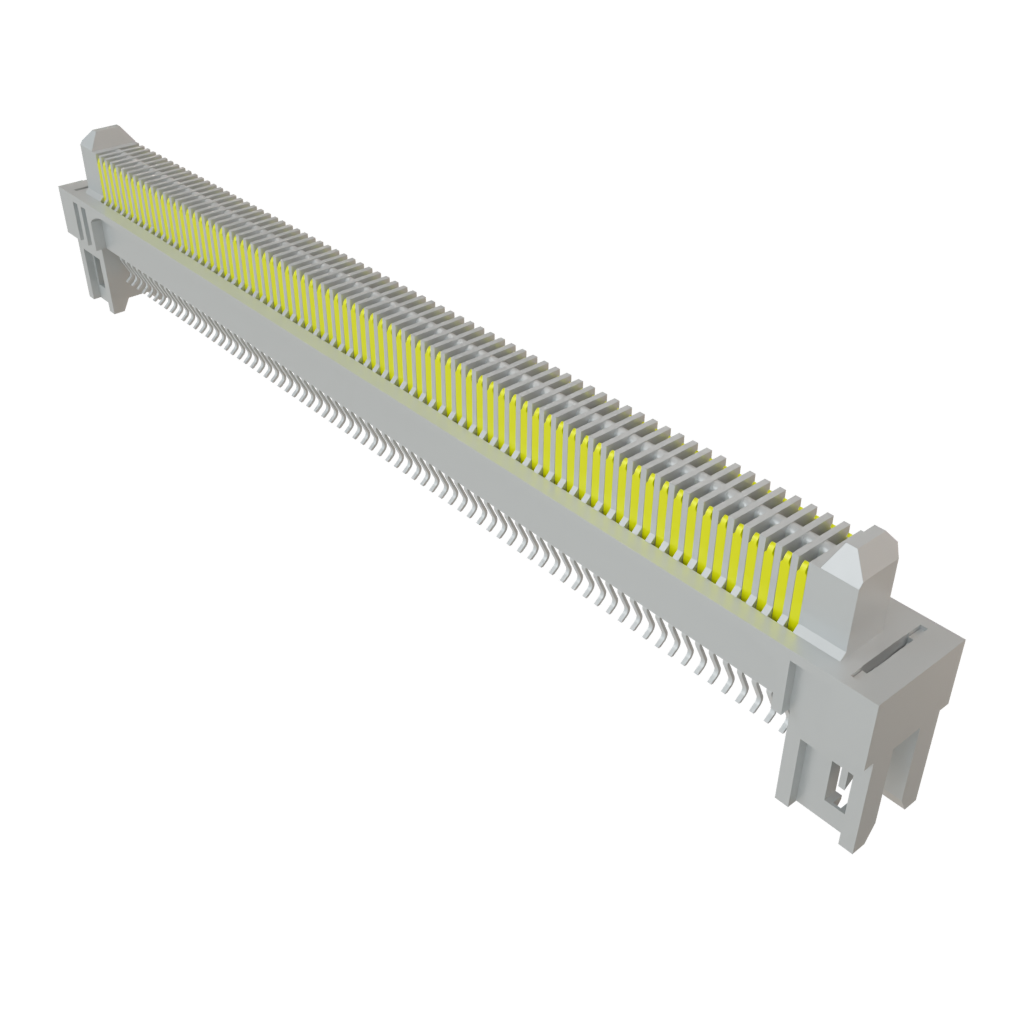

Platine-zu-Platine & Mezzanine-Steckverbinder 0.80 mm Edge Rate Rugged High Speed Terminal

Datenblatt:
ECAD Model:
Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.
Mehr über
Weitere Informationen zu Samtec ERM8-075-01-L-D-EM2-TR

Auf Lager: 93

Lagerbestand:
93 sofort lieferbar
Lieferzeit ab Hersteller:
3 Wochen Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.
Minimum: 1   Vielfache: 1
Stückpreis:
CHF -.--
Erw. Preis:
CHF -.--
Vorauss. Zolltarif:

Preis (CHF)

Menge Stückpreis
Erw. Preis
CHF 7.18 CHF 7.18
CHF 6.10 CHF 61.00
CHF 5.77 CHF 144.25
CHF 5.59 CHF 279.50
Ganzes Reel (Sie bestellen ein Vielfaches von 125)
CHF 4.89 CHF 611.25
CHF 4.52 CHF 2 260.00

Produktattribut Attributwert Attribut auswählen
Samtec
Produktkategorie: Platine-zu-Platine & Mezzanine-Steckverbinder
RoHS:
Headers
150 Position
0.8 mm (0.031 in)
2 Row
Solder
Vertical
56 Gbps
- 55 C
+ 125 C
Gold
Phosphor Bronze
Liquid Crystal Polymer (LCP)
ERM8
Reel
Cut Tape
Marke: Samtec
Land der Bestückung: Not Available
Land der Verbreitung: Not Available
Ursprungsland: MY
Entflammbarkeitseinstufung: UL 94 V-0
Montageart: SMD/SMT
Produkt-Typ: Board to Board & Mezzanine Connectors
Verpackung ab Werk: 125
Unterkategorie: Board to Board & Mezzanine Connectors
Handelsname: Edge Rate
Produkte gefunden:
Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus
Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.
Ausgewählte Attribute: 0

Datenblatt

Images

Models

Specification Sheets

Technical Resources

CNHTS:
8536901100
CAHTS:
8536690020
USHTS:
8536694040
JPHTS:
853669000
KRHTS:
8536691000
TARIC:
8536693000
MXHTS:
8536699999
BRHTS:
85366990
ECCN:
EAR99

Hochgeschwindigkeits-Kabelsätze

Die Hochgeschwindigkeits-Kabelsätze von Samtec umfassen AcceleRate ® mit schlankem Gehäusedesign, ERCD 0,80 mm Edge Rate ®, HLCD hermaphroditische Hochgeschwindigkeits-Kabelsätze, HQCD 0,50 mm Q Strip ® und SEAC SEARAY ™-Baureihe. Der AcceleRate-Kabelsatz besteht aus dem schmalen ARC6-Kabelgehäuse, das für eine sichere Verbindung mit der ARF6-Baureihe zusammenpasst. Die ERCD 0,80 mm Edge Rate Kabelsätze verwenden das Eye Speed Kabel von Samtec, um eine Leistung von 14 Gbps zu bieten und verfügen über ein zweireihiges system mit 120 PINS und ein standard-Metall-Verriegelungssystem. Die Eye Speed Kabeltechnologie bietet eine ausgezeichnete Signalqualitätsleistung mit einer individuellen Kupferserve- oder Geflecht-Abschirmung, einer Koaxial- und twinax-Bauweise von 26 AWG bis 38 AWG und 20 Nennwerte von Ω, 50 Ω, 85 Ω und 100 Ω.

Edge Rate® High-Speed Rugged High-Cycle Connectors

Samtec Edge Rate® High-speed Rugged High-Cycle Connectors are optimized for signal integrity performance. These connectors feature a smooth milled contact surface for mating instead of stamped contact that mates on a cut edge. This mating surface reduces the wear tracks on the contact and increases the durability and cycle life of the contact system. Samtec Edge Rate High-speed Rugged High-Cycle Connectors offer low insertion and withdrawal forces and allow the connectors to be zippered when unmating.

Flexible stapelbare Steckverbinder

Die stapelbaren Board-Verbinder von Samtec Flex verfügen über eine große Auswahl von Board-to-Board-Steckverbindern mit Design-Flexibilität. Diese Board-to-Board-Steckverbinder-Systeme sind in einer großen Auswahl von Rastermaßen, Dichten, Stapelhöhen, Ausrichtungen und anderen Standard- oder modifizierten Optionen verfügbar, wodurch es einfach ist, den richtigen Steckverbinder für jede Applikation zu finden. Zu den Flex-Stapel-Optionen gehören einteilig, mit niedrigem Profil, hochgezogen, Mischpole, ummantelt, koplanar, parallel, senkrecht. Die Pfostenhöhen sind in Schritten von 0,005 Zoll (0,13 mm) einstellbar.

ERM8/ERF8 Edge Rate® Hochgeschwindigkeitsleisten

Samtec ERM8 und ERF8 Edge Rate® Robuste Hochgeschwindigkeitsleisten sind Anschluss- und Steckerleisten mit einem Rastermaß von 0,8 mm, die für eine hohe Signalqualität optimiert sind. Diese Leisten verfügen über eine glatte, breit gefräste Kontaktfläche für erhöhte Verschleißfestigkeit Die ERM8 und ERF8 Leisten bieten bis zu 200 Positionen mit einer Stapelhöhe von 7 mm bis 16 mm. Diese Steckverbinder sind in Edge-Montage- und in rechtwinkligen Ausführungen erhältlich.

Robuste SI-System-Steckverbinder für Embedded-Vision

Samtec Robuste SI-System-Steckverbinder für Embedded-Vision sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Die Anzahl der Positionen reicht von 10 bis 200, während die Montagewinkel gerade, rechts und vertikal umfassen. Die robusten SI-System-Steckverbinder für Embedded Vision von Samtec bieten Stapelhöhen von nur 5 mm. Das Produktportfolio umfasst Stiftleisten, Sockel, Mischpol-Steckverbinder, Anschlussbuchsen und Steckverbinder. Anschlussarten umfassen Lötzinn und Lötpin.

Robuste SI-System-Steckverbinder für die Automatisierung

Samtec Robuste SI-System-Steckverbinder für die Automatisierung sind in einer großen Auswahl von Stapelhöhen, Anschlussarten und Anzahl von Reihen verfügbar. Die Montagewinkel umfassen rechts, gerade und vertikal. Die Anzahl der Positionen reicht von 10 bis 200. Die robusten SI-System-Steckverbinder für die Automatisierung von Samtec sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Das Produktportfolio umfasst Steckverbinder, Stiftleisten, Anschlussbuchsen, Sockel und Mischpol-Steckverbinder.
