MEC5-040-01-L-RA-W2-TR

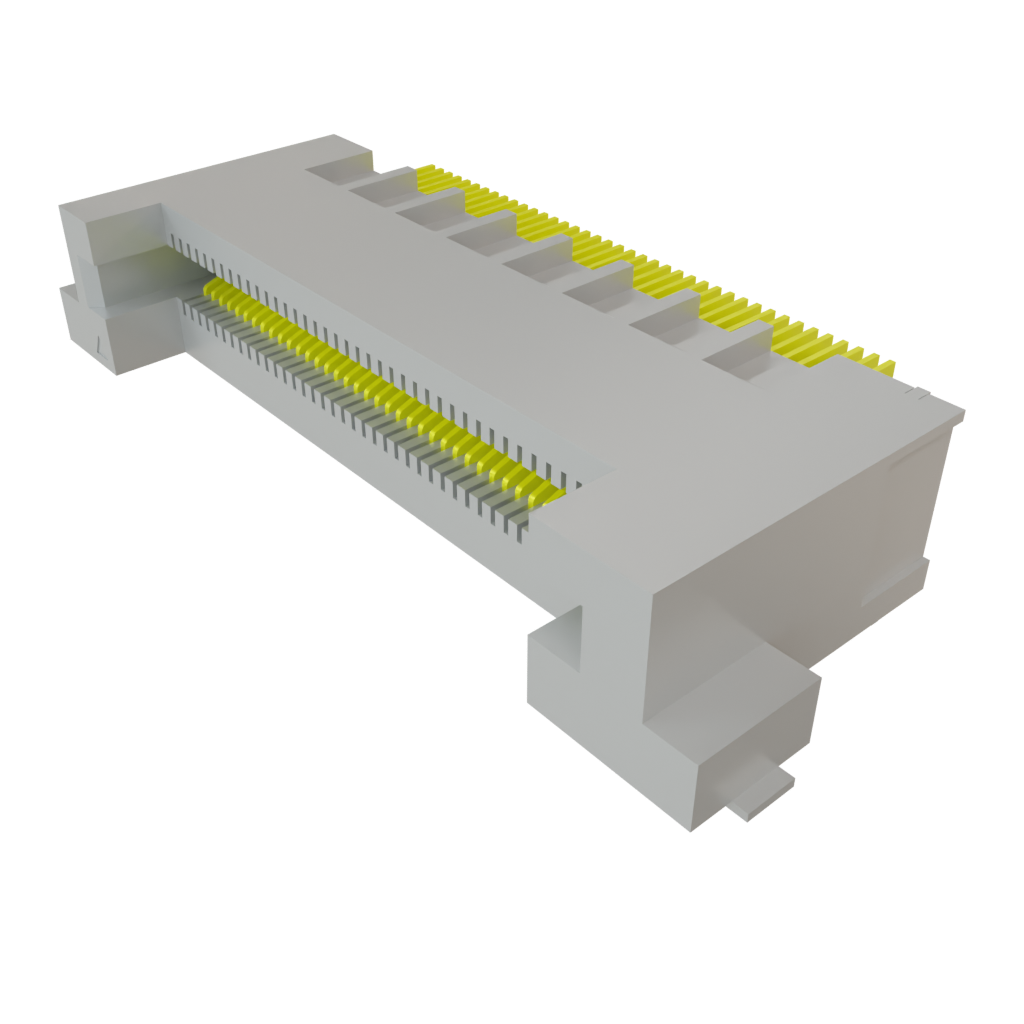

Name: Samtec MEC5-040-01-L-RA-W2-TR
Brand: Samtec
SKU: 200-MEC50401LRAW2TR
Price: 6.81 CHF
Availability: InStock

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-MEC50401LRAW2TR

Herst.- Nr.:

MEC5-040-01-L-RA-W2-TR

Herst.:

Samtec

Beschreibung:

Standard-Leiterplattenrandverbinder 0.50 mm Mini Edge Card Connector

Datenblatt:

MEC5-040-01-L-RA-W2-TR Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec MEC5-040-01-L-RA-W2-TR

Auf Lager: 579

Lagerbestand:: 579

sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Auf Bestellung:: 250
Lieferzeit ab Hersteller:: 5

Wochen Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

CHF -.--

Erw. Preis:

CHF -.--

Vorauss. Zolltarif:

Preis (CHF)

Menge	Stückpreis	Erw. Preis
	CHF 6.81	CHF 6.81
	CHF 6.29	CHF 62.90
	CHF 5.95	CHF 148.75
	CHF 5.74	CHF 287.00
	CHF 4.78	CHF 478.00
Ganzes Reel (Sie bestellen ein Vielfaches von 250)
	CHF 4.78	CHF 1 195.00
	CHF 4.65	CHF 2 325.00

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Standard-Leiterplattenrandverbinder
RoHS:
Produkt:	Sockets
Anzahl der Positionen:	80 Position
Abstand:	0.5 mm
Board-Dicke:	1.6 mm
Montageart:	SMD/SMT
Montagewinkel:	Right Angle
Kontaktüberzug:	Gold
Serie:	MEC5
Marke:	Samtec
Kontaktmaterial:	Phosphor Bronze
Land der Bestückung:	Not Available
Land der Verbreitung:	Not Available
Ursprungsland:	VN
Nennstrom:	1.5 A
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Maximale Betriebstemperatur:	+ 125 C
Minimale Betriebstemperatur:	- 55 C
Anzahl der Zeilen:	2 Row
Verpackung:	Reel
Verpackung:	Cut Tape
Produkt-Typ:	Standard Card Edge Connectors
Verpackung ab Werk:	250
Unterkategorie:	Card Edge Connectors
Montage:	Tab
Nennspannung:	125 VAC, 175 VDC

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

5G-Lösungen

Die 5G-Lösungen von Samtec unterstützen extrem hohe Frequenzen und hohe Datenraten, die künftige 5G-Technologien erfordern. Da dieses 5G-Netzwerk schnell an Dynamik gewinnt, werden neue Systeme, Bauteile und Ausrüstungen für Technologien, wie z . B. mmWave, Massive MIMO, Strahlformung und Vollduplex (FDX), benötigt. Die 5G-Lösungen von Samtec umfassen Hochleistungsprodukte für vier Applikationen: Test- und Entwicklungssysteme, Fernfunk und aktive Antennen, Netzwerkgeräte sowie Automotive und Transportwesen.

Hochgeschwindigkeits-Edge-Karten-Steckverbinder

Samtec Hochgeschwindigkeits-Edge-Karten-Steckverbinder verfügen über eine große Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm, 0,8 mm, 1 mm, 1,27 mm, 1,6 mm und 2 mm. Montagewinkel umfassen gerade, rechts und vertikal. Diese Steckverbinder werden in einer großen Auswahl von Montagesrten, wie z. B. Edge-Montage, Board-Verriegelung, Montagehaken, SMD/SMT, Spreizmontage, Durchsteckmontage und mehr angeboten. Die Anzahl der Positionen auf den Hochgeschwindigkeits- Edge-Karten-Steckverbindern von Samtec reicht von 8 bis 300.

MEC5 Extreme Density Micro Edge Kartensteckplätze

Samtec MEC5 Extreme Density Micro Edge Kartensteckplätze sind Kartensteckplätze mit einem Rastermaß von 0,50 mm mit einer Ausrichtungsbegrenzung. Dieses Design ermöglicht es Hochgeschwindigkeitssignalen, einen Steckverbinder mit extrem hoher Dichte zu passieren, während das Steckboard zu einem vernünftigen Preis erhalten bleibt. Die Ausrichtungsbegrenzung des Steckplatzes ist so konzipiert, dass sie die Karte in eine korrekte Ausrichtung mit den Kontakten versetzt, was eine Standard-Boardtoleranz bei Karten ermöglicht, die normalerweise nicht mit Ultra-Feinraster-Steckverbindern kompatibel sein würden. Die Herstellungskosten werden dann optimiert, was zu einer Einsparung von 30-50 % bei den Leiterplattenkosten und einer hohen Ausbeute bei Standardkarten führt.
