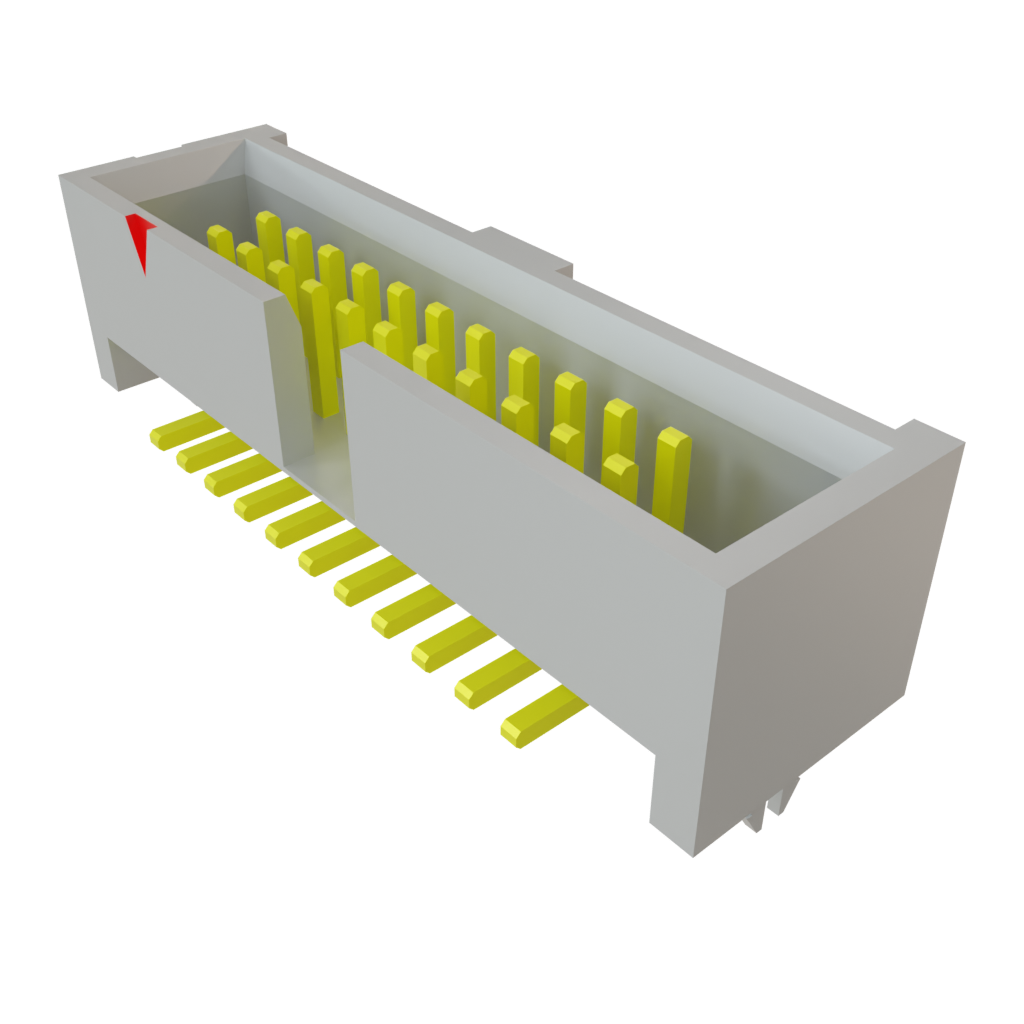

SHF-111-01-L-D-SM-LC

Name: Samtec SHF-111-01-L-D-SM-LC
Brand: Samtec
SKU: 200-SHF11101LDSMLC
Price: 2.71 CHF
Availability: OutOfStock

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-SHF11101LDSMLC

Herst.- Nr.:

SHF-111-01-L-D-SM-LC

Herst.:

Samtec

Beschreibung:

Sockel & Kabelgehäuse Shrouded Terminal Strip

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec SHF-111-01-L-D-SM-LC

Verfügbarkeit

Lagerbestand:: Nicht auf Lager

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 2 Wochen Geschätzte Produktionszeit des Werks.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

CHF -.--

Erw. Preis:

CHF -.--

Vorauss. Zolltarif:

Preis (CHF)

Menge	Stückpreis	Erw. Preis
	CHF 2.71	CHF 2.71
	CHF 2.43	CHF 136.08
	CHF 2.17	CHF 243.04
	CHF 1.94	CHF 977.76
	CHF 1.80	CHF 1 814.40

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Sockel & Kabelgehäuse
RoHS:
Produkt:	Headers
Typ:	Shrouded
Anzahl der Positionen:	22 Position
Abstand:	1.27 mm (0.05 in)
Anzahl der Zeilen:	2 Row
Zeilenabstand:	1.27 mm (0.05 in)
Montageart:	SMD/SMT
Montagewinkel:	Straight
Kontakt-Gender:	Pin (Male)
Kontaktüberzug:	Gold
Länge der Mating-Position:	3.05 mm (0.12 in)
Serie:	SHF
Anwendung:	Board-to-Cable
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Verpackung:	Tube
Marke:	Samtec
Kontaktmaterial:	Phosphor Bronze
Land der Bestückung:	Not Available
Land der Verbreitung:	Not Available
Ursprungsland:	US
Entflammbarkeitseinstufung:	UL 94 V-0
Gehäusefarbe:	Black
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Latch-Typ:	Unlatched
Produkt-Typ:	Headers & Wire Housings
Verpackung ab Werk:	28
Unterkategorie:	Headers & Wire Housings
Gewicht pro Stück:	337.680 mg

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Images


Models

SHF-111-01-L-D-SM-LC Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Dimensional Drawing, Footprint, and Part Number Configuration

CNHTS:: 8538900000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

ECF/EHF/ESHF/SHF Ummantelte und Auswurf-IDC-Stiftleisten

Die geschirmten ECF/EHF/ESHF/SHF Ejector-IDC-Stiftleisten von Samtec haben ein Raster von 1,27 mm (0,50") und sind für Durchsteckmontage mit rechtwinkligen und oberflächenmontierbaren Endstücken in den gängigen Pinzahlen von 4 bis 25 erhältlich. Die IDC-Stiftleisten sind für die Verwendung mit den FFSD-Flachband- und FFTP-Twisted-Pair-Kabelbaugruppen vorgesehen. Die SHF-Klemmenleisten für die Leiterplattenmontage und die zweireihigen EHF-Stiftleisten sind mit einer Polarisationskerbe versehen, die EHF-Bauteile sind außerdem mit Auswerfern ausgestattet. Die ummantelten ECF/EHF/ESHF/SHF- und Auswurf-IDC-Stiftleisten von Samtec werden in einem Temperaturbereich von -55 °C bis +125 °C betrieben, sind RoHS-konform und bleifrei lötbar.
