Analog Devices / Maxim Integrated MAXREFDES143 Referenzdesign

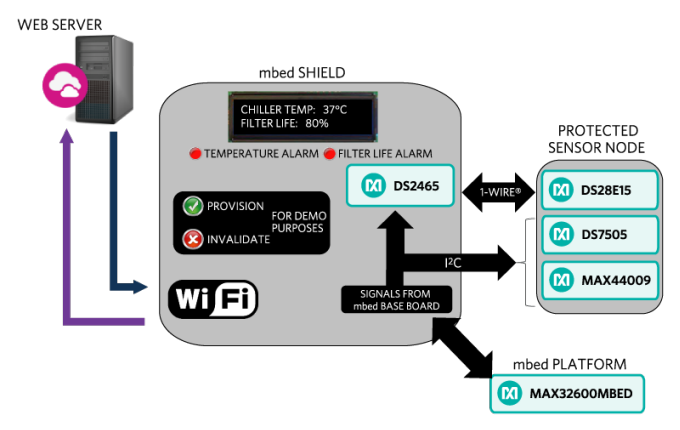

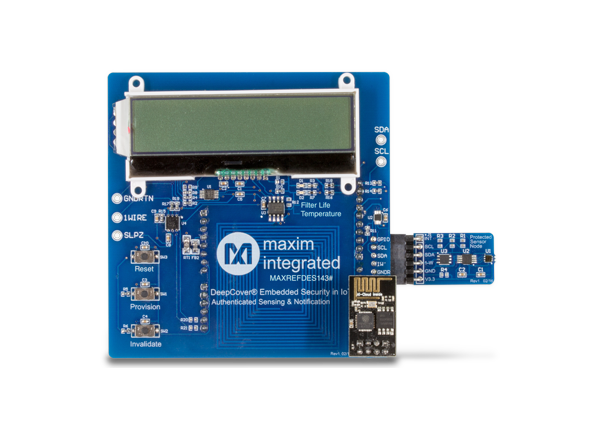

Das Maxim MAXREFDES143 Referenzdesign ist ein integriertes Internet-der-Dinge (IoT)-Sicherheits-Referenzdesign, das zur Absicherung eines industriellen Sensorknotens durch Authentifizierung und Benachrichtigung an einen Webserver hergestellt wurde. Die Hardware enthält ein Peripherie-Modul, das einen geschützten Sensorknoten repräsentiert, der die Betriebstemperatur und die Restlaufzeit eines Filters überwacht. Das Gerät umfasst auch eine mbed-Schirmung, die einen Reglerknoten repräsentiert, der für die Überwachung eines oder mehrerer Sensorknoten verantwortlich ist. Das Design ist hierarchisch, jeder Reglerknoten kommuniziert Daten von angeschlossenen Sensorknoten zu einem Webserver, der ein zentrales Protokoll beibehält und bei Bedarf Benachrichtigungen ausgibt. Die mbed-Schirmung enthält ein Wi-Fi-Modul, einen DS2465 Coprozessor mit 1-Wire® Master-Funktion, ein LCD, LEDs und Drucktasten. Der geschützte Sensorknoten Punkt enthält einen DS28E15 Authentifikator, einen DS7505 Temperatursensor und einen MAX44009 Lichtsensor. Die mbed-Schirmung kommuniziert mit einem Web-Server über das integrierte Wi-Fi-Modul und mit dem geschützten Sensorknoten mit I²C und 1-Wire.
