Positronic DF Dragonfly Leistungs- und Signalsteckverbinder - Positronic
Positronic Dragonfly (DF) Power und Signal Steckverbinder bieten eine hohe Dichte mit Kontakten der Größe 16, 20 oder 22 und Stromwerten von bis zu 20 A pro Kontakt. Diese Miniatur-Leistungs-/Signalsteckverbinder unterstützen die PCB-Montage, Panelmontage und Kabelverbindungen in einem Design mit kleinem Formfaktor. Sie nutzen hoch zuverlässige, präzisionsgefertigte Kontakte mit hoher Haltekraft, die bis zu 10.000 Lebenszyklen für eine kostengünstige Lösung bieten. Die Dragonfly (DF) Leistungs- und Signalsteckverbinder von Positronic eignen sich hervorragend für Applikationen, die eine hohe Leistungsdichte erfordern.
Merkmale
- Kostengünstige Leistungs- und Signallösung mit hoher Dichte
- PCB-Montage, Panelmontage und Kabelverbindungen in einem Design mit kleinem Formfaktor
- Integraler Verriegelungsmechanismus
- Kontakte der Größe 16, 20 und 22
- Nennstrom bis zu 20 A pro Kontakt
- Bis zu 10.000 Lebenszyklen
Applikationen
- Automotive und EV
- Computer und Netzteile
- Industrieapplikationen
- Unterhaltungselektronik
Technische Daten
- Mechanische Daten
- Kontaktform
- Feste
- Entfernbar
- Kontaktabschluss
- Crimpkontakt
- Gerader Lötanschluss
- Gerade press-fit
- Rechtwinkliges Löten
- Buchsenkontaktdesign
- Signal — Offener Eingang
- Strom — Geschlossener Eingang
- Steckzyklen
- Offener Eingang — 500
- # 20 Geschlossener Eingang — 1000
- # 16 Geschlossener Eingang — 10.000
- Kontaktform
- Betriebstemperaturbereich: -55 °C bis +125 °C
- Material
- Nylon-Isoliermaterial
- Grüne oder schwarze Isolatorfarbe
- UL 94V-0 Brennbarkeitsklasse
- Kontaktmaterial aus Kupferlegierung
- Hauchvergoldete Kontaktbeschichtung
- Elektrische Daten
- Betriebsspannung
- Signal — 333 V
- Leistung — 500 V
- Anfänglicher Durchgangswiderstand
- Signal — 5 mΩ
- Leistung — 3 mΩ
- Kontaktnennstrom
- Signal — bis zu 7,5 A
- Leistung — bis zu 20 A
- Betriebsspannung

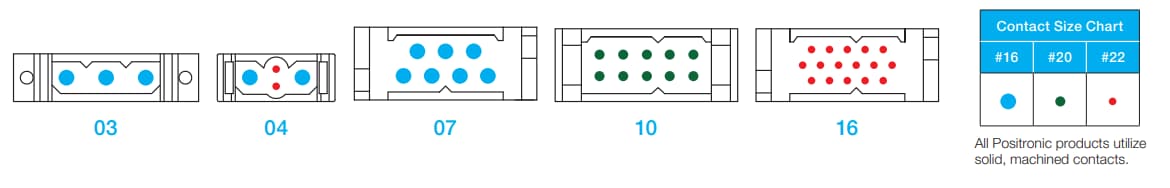

Kontakt Layouts
Veröffentlichungsdatum: 2021-05-28
| Aktualisiert: 2023-07-20
