Analog Devices ADG5412F Quad SPST-SchalterDer ADG5413F Quad SPST-Schalter umfasst vier unabhängig zu steuernde SPST-Schalter für Überspannungsschutz bis zu −55V bzw. +55V. Der ADG5413F umfasst jeweils 2 Einschalter und 2 Ausschalter mit Logik 1 Eingängen. Beim Einschalten der Spannungsversorgung leitet jeder Schalter in beide Richtungen gleichermaßen gut, und jeder Schalter besitzt einen Eingangsspannungsbereich entsprechend den Versorgungen. Die digitalen Eingänge sind über den gesamten Versorgungsbereich mit 3V Logikeingängen kompatibel. Beim Fehlen einer Spannungsversorgung bleibt der Schalter im Aus-Zustand, und die Schalteingänge haben eine hohe Impedanz. Unter normalen Betriebsbedingungen, wenn die analogen Eingangssignalpegel an einem beliebigen Sx-Kontakt VDD oder VSS um einen Schwellenspannungswert VT übersteigen, wird der Schalter ausgeschaltet. Eingangssignalpegel bis zu +55V oder −55V bezogen auf Masse werden sowohl bei eingeschalteter als auch bei ausgeschalteter Stromversorgung blockiert. Dank seines niedrigen On-Widerstands von 10Ω in Kombination mit der On-Widerstand-Flachheit über einen signifikanten Anteil des Signalbereichs ist der ADG5413F-Schalter eine ideale Lösung für Datenerfassungs- und Verstärkungsschaltungs-Anwendungen, bei denen eine hervorragende Linearität und geringe Verzerrung entscheidend sind. |
|
Merkmale
Anwendungsbereiche
|

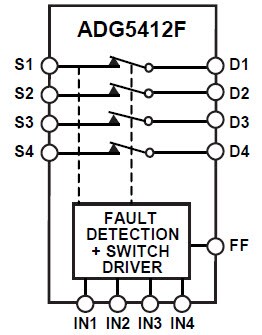

ADG5412F Funktionsblockdiagramm |
 |
