Analog Devices Inc. ADGS1408/ADGS1409 Evaluierungsboards
Das Linear Technology/Analog Devices ADGS1408/ADGS1409 Evaluierungsboard ist zur Evaluierung der Funktionsweise der ADGS1408/ADGS1409 Multiplexer ausgelegt. Die ADGS1408/ADGS1409 sind 8:1/Dual-4:1-Multiplexer mit niedrigem RON, die über eine serielle Peripherieschnittstelle gesteuert werden. Die ADGS1408/ADGS1409 können verkettet werden, um die Konfiguration mehrerer Bauelemente mit einer Mindestanzahl an digitalen Leitungen zu ermöglichen.
Die EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZ werden über die EVAL-SDP-CB1Z Systemdemonstrationsplattform (SDP) gesteuert. Die ADGS1408/ADGS1409 Multiplexer befinden sich in der Mitte des Evaluierungsboards und Drahtschraubklemmen werden an jedem der Source- und Drain-Pins angeschlossen. Drei Schraubenanschlüsse versorgen das Bauteil und ein optionaler vierter Anschluss bietet bei Bedarf eine benutzerdefinierte digitale Logikversorgungsspannung. Zusätzlich kann die digitale Logikversorgungsspannung vom SDP-B Board bereitgestellt werden.
Merkmale
- SPI-Schnittstelle mit Fehlererkennung
- Umfasst eine CRC-Fehlererkennung, Erkennung einer ungültigen Lese-/Schreib-Adresse und eine SCLK-Zählerfehlererkennung
- Analog-Versorgungsspannungen
- Duale Versorgung: ±15 V
- Einzelversorgung: 12 V
- PC-Steuerung zusammen mit Evaluierungssoftware

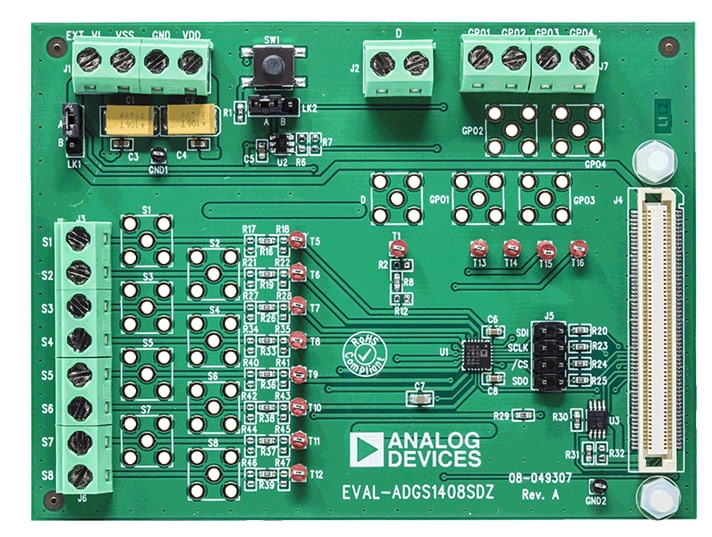

Layout der Vorderseite

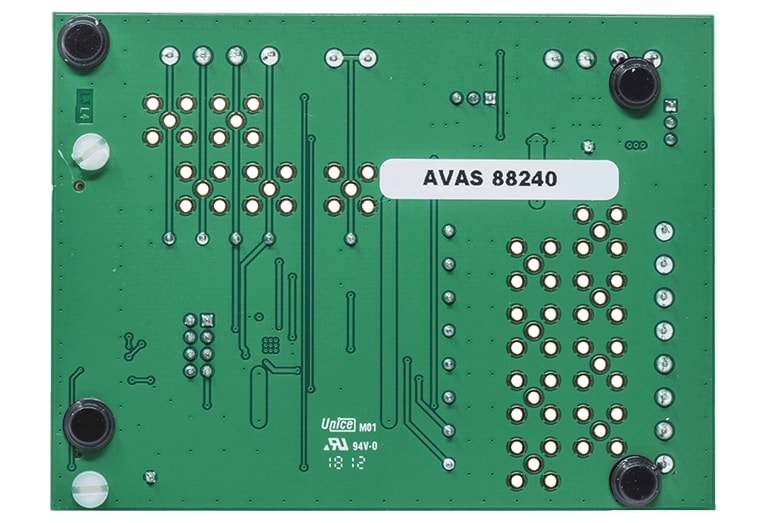

Layout der Rückseite
