Analog Devices / Maxim Integrated TMC5271 Regler

Der Schrittmotor-Regler TMC5271 von Analog Devices / Maxim Integrated ist ein leistungsstarker, einachsiger Schrittmotor-Reglerund Treiber-IC mit seriellen Kommunikationsschnittstellen (SPI und UART). Dieser Motorcontroller arbeitet in einem DC-Spannungsbereich von 2,1 V bis 20 V. Darüber hinaus verfügt der TMC5271 Controller über eine hohe Integration, eine hohe Energieeffizienz und einen kleinen Formfaktor, um miniaturisierte und skalierbare Systeme für kostengünstige Lösungen zu ermöglichen. Die Diagnose- und Schutzfunktionen dieses Controllers umfassen Kurzschluss-Sicherung, Überstromschutz, thermische Abschaltung und Unterspannungssperre. Der Regler TMC5271 ist in einem winzigen 36-poligen WLCSP-Gehäuse mit den Abmessungen 2,97 mm x 3,13 mm erhältlich. Dieser Regler eignet sich ideal für Wearables, persönliche tragbare Geräte, optische Systeme, CCTV, kleine Drucker, Scanner, Labor- und Büroautomation sowie für Platz-beschränkte Schrittmotor-Anwendungen.

Merkmale

  • 2,1 VV bis 20 VV DC Spannungsbereich
  • Zwei 20-V-H-Brücken
  • Typischer niedriger RDS(ON) (HS+LS): 0,155 Ω bei TA=25 °C
  • Nennströme pro H-Brücke (typischerweise bei 25 °C):
    • Brückenspitzenstrom: IMAX = 3 AMAX
    • Vollbereichsstrom: IFS = 1,6 ARMS (2,24 A Sinuswellen-Spitze)
  • Vollständig integrierte verlustfreie Stromsensoren (ICs)
  • Acht-Punkt-Bewegungssteuerung für minimalen Ruck
  • Schritt-/Richtungsschnittstelle mit MicroPlyer™ Schrittinterpolation
  • SPI- oder Einzeldraht-UART-Schnittstelle
  • Quadratur-Encoder-Schnittstelle
  • Referenzschaltereingänge
  • TriCoder sensorlose Stillstandserkennung und Vollschritt-Encoder
  • Höchste Auflösung mit 256 Mikroschritten pro Vollschritt
  • Leiser StealthChop2™-Motorbetrieb
  • SpreadGuard™ Hochdynamischer Chopper-Modus
  • Sensorlose Motorlastüberwachung StallGuard2™ und StallGuard4™
  • Stromregelung CoolStep® für Energieeinsparungen von bis zu 75 %
  • Passiver Brems- und Freilaufmodus
  • Brücken-Deaktivierung, Reset- und Stromsparmodus
  • Messung der Motorphase und der Chiptemperatur
  • Vollständiger Schutz und Diagnosefunktionen
  • 2,97 mm x 3,13 mm, 36-pin-WLCSP

Applikationen

  • Wearables
  • Tragbare Geräte
  • Optische Systeme und Objektivsteuerung
  • CCTV, Überwachung, Konferenzsysteme Fokus/Zoom und Schwenk/Neige-Steuerung
  • Patch- und Insulinpumpen
  • Pipetten und Flüssigkeitshandling
  • Kleine Druck- und Scangeräte
  • Labor- und Büroautomation
  • Schrittmotoren mit eingeschränktem Platzangebot

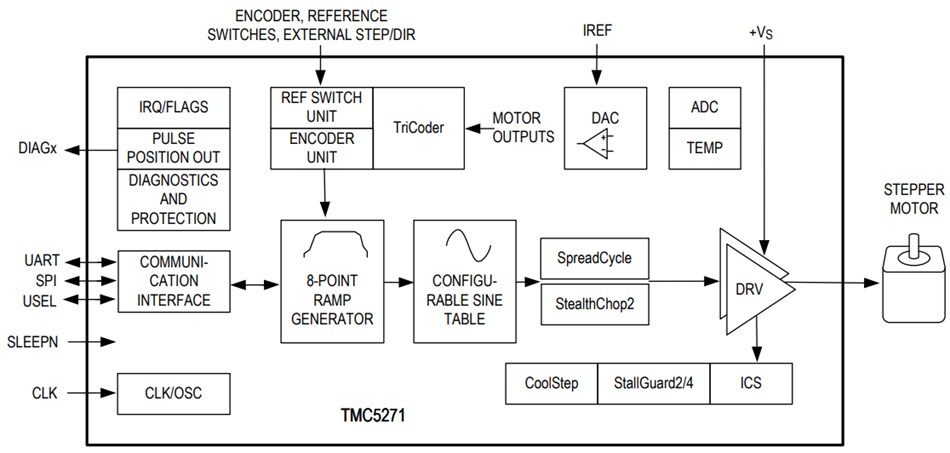

Blockdiagramm

Blockdiagramm - Analog Devices / Maxim Integrated TMC5271 Regler

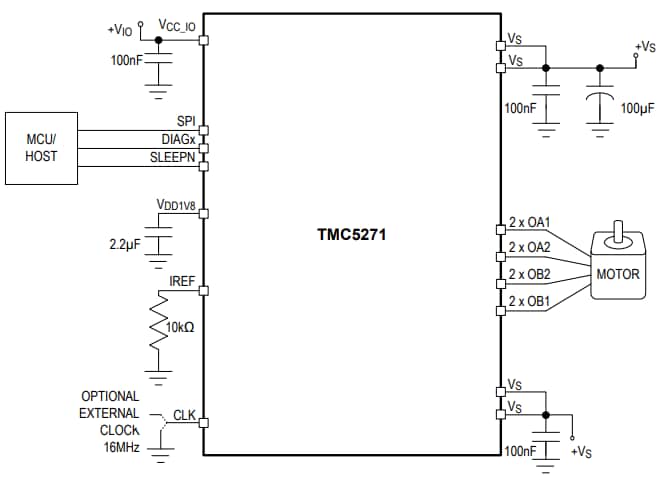

Applikationskreislauf-Diagramm

Applikations-Schaltungsdiagramm - Analog Devices / Maxim Integrated TMC5271 Regler
