Signal Transformer / Bel F1F4 Geschirmte Hochleistungs-Induktivitäten

Signal Transformer/Bel F1F4 Abgeschirmte Hochleistungs-Induktivitäten sind zur Erfüllung der strengen Standards der AEC-Q200 Klasse 1 Automotive-Qualitätszertifizierung ausgelegt. F1F4 Induktivitäten sind für eine hervorragende Leistung in Applikationen mit hoher Zuverlässigkeit ausgelegt. Diese Signal Transformer/Bel-Baureihe eignet sich hervorragend für Automotive-, Industrie- und elektronische Systeme mit höherer Leistung, die robuste und effiziente induktive Komponenten erfordern. Die F1F4-1205 und F1F4-1265 bieten Höhenprofile von 4,80 mm und 6,30 mm, einen Footprint von 13,40 mm x 12,60 mm und eine Reihe von Induktivitäten und Strömen.

Merkmale

  • AEC-Q200 Klasse 1-qualified Automotive-Zuverlässigkeit
  • MSL1-compliant
  • Hohe Leistungsfähigkeit (Isat) durch Metallstaubkern
  • Geringer Verlust mit niedrigem DCR
  • -55 °C bis +155 °C Betriebstemperaturbereich

Applikationen

  • Automobil-Applikationen
  • Industrieapplikationen
  • Elektronische Systeme mit höherer Leistung

Technische Daten

  • Typische Induktivität (Lo)
    • 0,47 μH bis 10 μH (F1F4-1205T)
    • 1,5 μH bis 33 μH (F1F4-1265T)
  • ±20 % Typische Toleranz
  • Maximaler DCR
    • 1,6 mΩ bis 28 mΩ (F1F4-1205T)
    • 3,4 mΩ bis 70 mΩ (F1F4-1265T)
  • Sättigungsstrom (Isat)
    • Mindestens 7 A bis 37 A und maximal 8,5 A bis 43 A (F1F4-1265T)
    • Mindestens 12 A bis 52 A und maximal 13,5 A bis 60 A (F1F4-1205T)
  • Temperaturanstiegsstrom (Irms)
    • Mindestens 5 A bis 23 A und maximal 6 A bis 26 A (F1F4-1265T)
    • Mindestens 8 A bis 30 A und maximal 9 A bis 35 A (F1F4-1205T)

Datenblätter

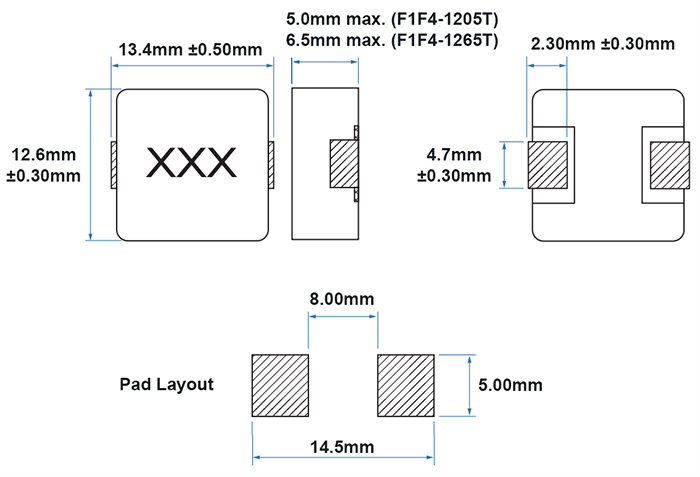

Abmessungen

Technische Zeichnung - Signal Transformer / Bel F1F4 Geschirmte Hochleistungs-Induktivitäten
