Signal Transformer / Bel LPTC-V Gleichtakt-Ringdrosseln
Bel Signal Transformer LPTC-V Ringkern-Gleichtaktdrosseln bieten einen niedrigen DC-Widerstand (DCR) und einen Induktivitätsbereich von 0,51 mH bis 25,5 mH, der um einen UL94V-0 Kunststoff-Käfig-Ferritkern herum ausgelegt ist. Bel Signal Transformer LPTC-V Ringkern-Gleichtaktdrosseln eignen sich für eine große Auswahl von Rauschunterdrückungs-Applikationen, einschließlich Netzteile, Haushaltsgeräte, Internet of Things (IoT) und AV-Ausrüstungen. LPTC-V Zweileitungs-Drosseln eignen sich hervorragend für die Unterdrückung von leitfähigen EMI-Emissionen, wie sie häufig in vielen elektronischen Schaltungsdesigns zu finden sind. Diese Baureihe wird über einen Betriebstemperaturbereich von -55 °C bis +125 °C betrieben.
Merkmale
- 20 mΩ bis 200 mΩ DCR
- Große Auswahl von Induktivitäten und Stromstärken
- Hohe Impedanz bei niedriger Frequenz
- Vertikales Design (ohne Sockel)
- Hohe Betriebstemperatur
- Einlagige gewickelte Spulen
- REACH- und RoHs-konform
Applikationen
- Netzteile
- Haushaltsgeräte/IoT
- Audiovisuelle Ausrüstung
Technische Daten
- 2-Leitungs-Gleichtakt-Drosselspule
- Induktivitätsbereich: 0,51 mH bis 25,5 mH
- 1 A bis 5 A Strombereich
- 3,75 kVRMS Durchschlagfestigkeit
- Spule gewickelt auf UL94V-0 eingestufter Kunststoffkappe
- Betriebstemperaturbereich: -55 °C bis +125 °C

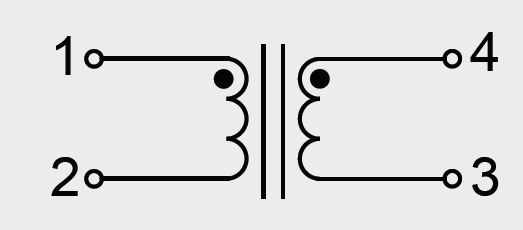

Schaltplan
Veröffentlichungsdatum: 2021-06-14
| Aktualisiert: 2022-03-11
