Cree LED CV28D 3-in-1 SMD-LEDs mit Linse
Die Cree LED CV28D 3-in-1 SMD-LEDs mit Linse verfügen über die FusionBeam™ Technologie und eine IPx6/IPx8 Wasserbeständigkeitsklasse in einem PLCC6 Gehäuse. Die FusionBeam-Technologie verschmilzt Farben und mischt RGB zu Weiß, während sie den Lichtstrahl auf die vorgesehenen Zuschauer richtet. Die Technologie kann Text, Logos und Symbole anzeigen und die Lichtverschmutzung horizontal und vertikal reduzieren. Diese Hochleistungs-Tricolor-SMD-LEDs sind für eine große Auswahl an Anwendungen konzipiert. Ein optimal abgestimmter Blickwinkel und eine hohe Helligkeit machen diese LEDs für den Einsatz im Außenbereich und für Anwendungen mit vollfarbigen Videoplakaten geeignet. Um die Auswirkungen einer langfristigen direkten Sonneneinstrahlung zu minimieren, enthält das Verkapselungs-Harz UV-Inhibitoren, was zu einem stabilen Lichtaustritt über die Lebensdauer der Cree LED führt. Das PLCC6-Gehäuse verfügt über eine erhöhte Gehäusehöhe, um den Fertigungsprozess zu erleichtern.
Merkmale
- FusionBeam-Technologie
- Verschmilzt Farben, mischt RGB zu Weiß
- Lenkt den Lichtstrahl auf die beabsichtigten Zuschauer
- Kann Text, Logos, Symbole und Videos anzeigen
- Reduziert die Lichtverschmutzung sowohl horizontal als auch vertikal
- Größe 2,8 mm x 2,8 mm x 4,3 mm
- Typischer Pitch-Bereich von 6 mm bis 10 mm+, bis zu 6x mehr Pixel pro Fläche als bei Vollfarb-P2-Lösungen
- Dominante Wellenlänge
- 619 nm bis 624 nm für Rot
- 520 nm bis 540 nm für Grün
- 460 nm bis 480 nm für Blau
- Typischer Abstrahlwinkel 30°
- Typische Lichtstärke
- 750 mcd für Rot
- 1350 mcd für Grün
- 240 mcd für Blau
- Wasserdicht (IPx6/IPx8)
- UV-stabilisiert
- Einfach auszurichten und zu montieren
- Feuchteempfindlichkeit (MSL) 5a
- Bleifrei und RoHS-konform
Applikationen
- Straßenbeleuchtung
- Einzelhandel
- Anzeigentafeln
- Schwimmbäder
- Briosen
- Empfangsräume
- Atrien
- Innenwände
Technische Daten
- Durchlassspannungsbereiche
- 2,1 V bis 2,6 V für Rot
- 2,7 V bis 3,4 V für Grün
- 3,0 V bis 3,8 V für Blau
- Maximale Vorwärtsströme
- 50 mA für Rot, 200 mA Peak
- 35 mA für grün, 100 mA Spitze
- 20 mA für blau, 100 mA Spitze
- Maximale Sperrspannung: 5 V
- Maximaler Sperrstrom 10 μA
- Maximale Verlustleistung
- 130 mW für rot
- 119 mW für grün
- 76 mW für blau
- -40°C bis +85°C Betriebstemperaturbereich
- +110 °C maximale Sperrschichttemperatur
- Maximaler thermischer Widerstand
- Außenanschluss
- 440 °C/W für Rot
- 480 °C/W für Grün
- 420 °C/W für Blau
- Von der Sperrschicht zum Lötpunkt
- 180 °C/W für Rot
- 230 °C/W für Grün
- 200 °C/W für Blau
- Außenanschluss
- 1000 V elektrostatische Entladung (ESD) Klassifizierung (MIL-STD-883E)
FusionBeam™ Technologie
Hohe Auflösung
Im Gegensatz zu herkömmlichen Durchgangshåhl-LEDs mit geringer Auflösung und schlechter Farbmischung bietet die CV28D eine 2,5-mal höhere Auflösung, vergleichbar mit einem Upgrade von Standardauflösung 480p auf Full HD 1080p. Das dunkel schwarze Gehäuse verbessert den Kontrast und erzeugt schärferen Text und klarere Bilder, während die schlanke Höhe von 4,3 mm das Design dünnerer und leichterer Schilder ermöglicht.
Mit CV28D-fähigen Schildern können nun Symbole, Fotos, Logos und Videos angezeigt werden. Dank verbesserter Markenführung und Bildqualität sind die CV28D-LEDs für alle Lesefähigkeiten leichter verständlich und bieten Vielseitigkeit für Schilder, die derzeit nur Text oder einfache Formen anzeigen können.

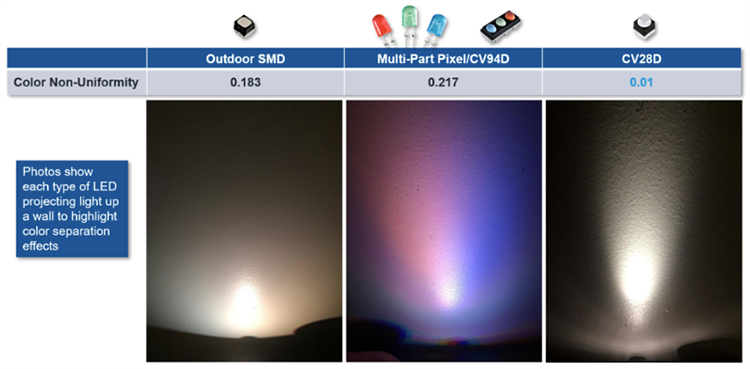

Vollständige Farbpracht mit Farbmischung
Diese von der FusionBeam-Technologie angetriebenen LEDs mischen einzelne RGB-LED-Chips zu einer einzigen, einheitlichen Farbe, die dem vorgesehenen Publikum lebhafte, präzise Farben liefert. Ihre Farbgleichmäßigkeit ist bis zu 18-mal besser als bei Standard-RGB-SMD-LEDs für Beschilderungen, die nur die Farbkonsistenz in eine Richtung aufrechterhalten (entweder von Seite zu Seite oder von oben nach unten). Mit der FusionBeam-Technologie bietet der CV28D lebensechte Farben, die aus jedem Winkel sichtbar sind und die Bildqualität auch aus kurzer Entfernung verbessern.

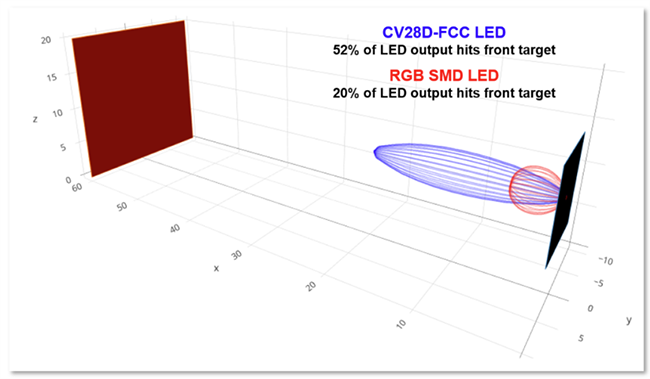

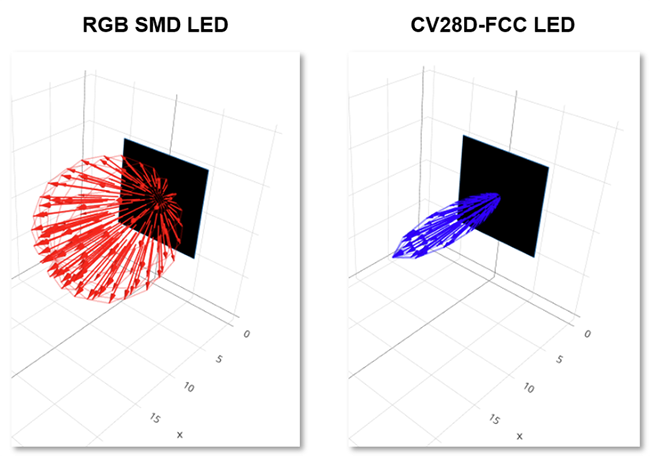

Gezielte Leistung
Die Cree LED CV28D-Komponenten verfügen über eine fortschrittliche Richtwirkung, die das Licht präzise auf den vorgesehenen Betrachter ausrichtet und gleichzeitig Lichtübertritte und -verschmutzung im Vergleich zu Standard-RGB-SMD-LEDs um bis zu das Vierfache reduziert. Diese gezielte Ausrichtung bietet klarere, hellere Anzeigen, ohne das Licht in den Himmel, auf den Boden oder auf benachbarte Strukturen zu lenken. Dies macht sie ideal für Bereiche mit strengen Vorschriften zur Lichtverschmutzung. Bei Verwendung der CV28D-LEDs wird die Vorderseite des Ziels bis zu 52 % gegenüber den 20 % bei RGB-SMD-LEDs beleuchtet.

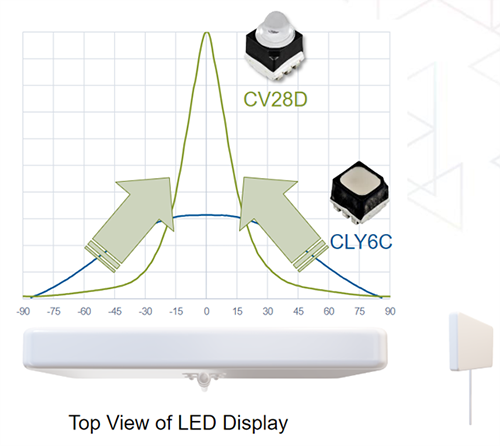

Hohe Nit-Werte für Sichtbarkeit bei Tageslicht
Normale RGB-SMD-LEDs verteilen das Licht in alle Vorwärtsrichtungen, was zu niedrigeren Nit-Werten der Anzeige führt. CV28D-LEDs erhöhen die Nit-Werte der Anzeige, indem sie das Licht direkt nach außen konzentrieren.
Leistungskurve
