Diodes Incorporated AL17052 700 V-Abwärtswandler
Der Diodes Inc. AL17052 700 Vn-Abwärtswandler ist ein universeller AC-Hochspannungseingangs-Abwärtswandler, der einen genauen 5 V-Ausgang, eine hervorragende dynamische Leistung und Lastregelung bietet, ohne dass ein Optokoppler über Leitungs- und Lastregelung erforderlich ist. Typische Applikationen sind Netzteile für stromsparende offline-IoT-Geräte (Internet of Things), die WPAN-Konnektivität (wireless personal area network) unterstützen. Der AL17052 verfügt über eine extrem niedrige standby-Betriebsleistung von 10 mW zur Unterstützung dieser Konnektivität. Darüber hinaus verfügt das Bauteil über einen hohen Umwandlungswirkungsgrad von 60 % von gleichgerichteter Netzspannung bis 5 V für den 50 mA-Ausgang und 50 % bei 10 mA Leichtlast während des IoT-Systems im Ruhe- und Ruhemodus.
Mit der Integration der 700 V embedded-Hochspannungs-MOS-Schalter ist der AL17052 mit einem hohen Maß an Integration ausgelegt, der weniger elektronische Komponenten unterstützt, um eine minimale E-BOM (Stückliste) mit einem Gehäuse mit kleinem Formfaktor und PCB-Platz zu bilden. Der AL17052 verfügt über umfassende Schutzfunktionen zur Verbesserung der Sicherheit und Zuverlässigkeit des Systems. Das Bauteil verfügt über einen Übertemperaturschutz, eine VCC -Unterspannungssperrfunktion, einen Überstromschutz und einen Überlastschutz. Der AL17052 von Diodes Inc. ist im SOT-25-Gehäuse erhältlich.
Merkmale
- Betrieb mit kleiner Induktivität (330 µH)
- Ultraschnelles Einschalten, < 8 ms
- Interner MOSFET bis zu 700 V
- Feste Option für den Ausgang von 5 V
- Nulllast-Betriebsleistung weniger als 10 mW
- Hoher Wirkungsgrad 60 % bei 50 mA-Ausgang
- Hoher Wirkungsgrad bei geringer Last von 50 % bei 10 mA-Ausgang
- Universal-Eingangsbereich: 85 bis 300 VAC
- Unterstützt Abwärtstopologien mit geringer Anzahl an Komponenten
- Automatischer Neustart für Überstrom- und Überlastfehler
- Hervorragende Last- und Leitungsregelung
- Schnelles Einschwingverhalten
- Konstantspannungssteuerung (CV)
- Unterspannungssperre (UVLO) für Eingangsspannung
- Überstromschutz
- Überlastschutz
- Übertemperaturschutz (OTP)
- Bleifrei und vollständig RoHS-konform
- Halogen- und Antimonfreies umweltfreundliches Bauteil

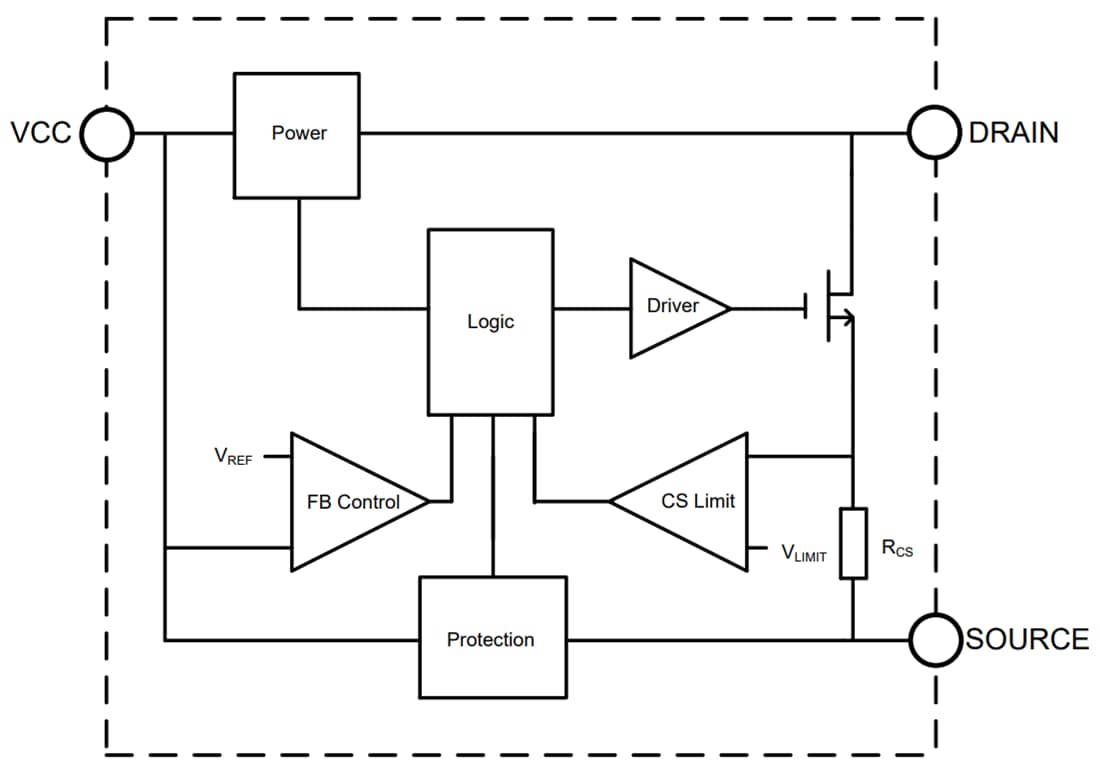

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2024-07-02
| Aktualisiert: 2024-08-18
