Diodes Incorporated AL58221 12-Kanal-RGB-LED-Treiber
Der Diodes Incorporated AL58221 12-Kanal-RGB-LED-Treiber ist ein adaptiver Pulsdichtemodulations(APDM)-LED-Treiber, der über einen Eingangsspannungsbereich von 3 V bis 5,5 V betrieben wird. Dieser LED-Treiber verfügt über 12 Open-Drain-Konstantstromsenken-Ausgänge, die für 24 V eingestuft sind und einen Strom mit hoher Genauigkeit von bis zu 60 mA zu jeder LED-Kette liefern. Der AL58221 RGB LED-Treiber verfügt über einen 10 MHz Double-Edge-Triggerdaten Takteingang zur Reduzierung von EMI Dieser LED-Treiber nutzt eine Taktrückgewinnungstechnik und Puls-Retiming, um Verbindungen über längere Distanzen und Kaskadierungsapplikationen zwischen mehreren Bauteilen zu unterstützen.
Der AL58221 RGB LED-Treiber ist vollkommen bleifrei, vollständig RoHS-konform (Hinweise 1 und 2) und in einem TSSOP-24EP-Gehäuse (Ausführung A1-B) erhältlich. Dieser LED-Treiber ist für den Einsatz über den Umgebungstemperaturbereich von -40 °C bis +85 °C spezifiziert. Typische Applikationen sind Schilder für den Innen- und Außenbereich LED Video Displays, architektonische und dekorative Beleuchtung, digitale Beschilderung und Werbetafel-Applikationen, LCD Hintergrundbeleuchtung und Verkehrsschilder.
Merkmale
- 12 Konstantstrom-Ableitvorrichtung (R/G/B x4) Ausgangskanäle:
- RGB Ausgangsstromsteuerung durch 3 externe Widerstände
- Ausgangskanäle mit 24 V-Nennspannung für lange LED-Strings
- LED-Stromgenauigkeit von +/- 1 % (typisch) zwischen Kanälen
- LED-Stromgenauigkeit von +/- 2 % zwischen Bauteilen
- 16/14/12/8-Bit Graustufenauswahl
- Graustufen-Taktquellenauswahl (intern oder extern)
- PWM oder APDM-Steuerungsauswahl
- Programmierbarer Ausgangsstrom Trise/Tfall Zeit
- Ausgangsstrom bilaterale Verarbeitung zur EMI-Reduzierung
- Konstantstrom-Ausgangsbereich:
- 3 mA bis 60 mA bei 5V
- 3 mA zu 35mA bei 3.3 V
- Diagnose und Schutzfunktionen
- Eingebauter interner Graustufentakt unterstützt die Bildwiederholfrequenz >1000 Hz bei 16-Bit Graustufen, >256KHz bei-8-bit Graustufen
- Interne Graustufentaktfrequenz- Auswahl für High-Power LED Treiber-Applikation (Minimum 33,6 KHz)
- Serielle 2-Draht-Schnittstelle (DI, DCKI):
- 20 Mbps (Maximum) bis 140 Kbps (Minimum) Datenrate zur EMI-Datenübertragungsreduzierung
- Kaskadierungsfähigkeit (maximal 1.030 Bauteile)
- Taktwiederherstellung für Kaskadierungs-Applikationen
- Schmitt-Trigger-Eingang
Technische Daten
- 3 V bis 5,5 V Eingangsspannungsbereich
- 62 mA Ausgangsstrom
- 750 mA GND-Anschlussstrom
- Umgebungstemperaturbereich -40 °C zu +85 °C
- Bleifrei und RoHS-konform (Anmerkungen 1 und 2)
- TSSOP-24EP (Ausführung A1-B) Gehäuse
Applikationen
- Innen und außen LED- Video-Displays
- Architektonische und dekorative Beleuchtung
- Digitale Beschilderung und Werbeflächen
- LCD DISPLAY-Hintergrundbeleuchtung
- Verkehrsschilder

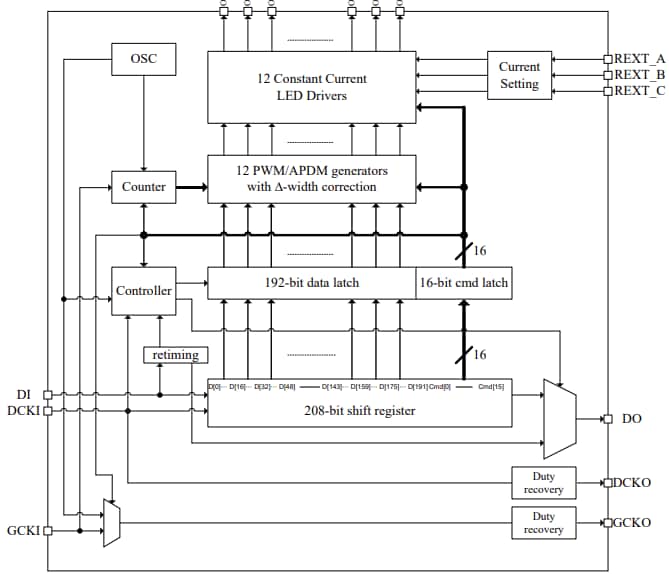

Funktionales Blockdiagramm

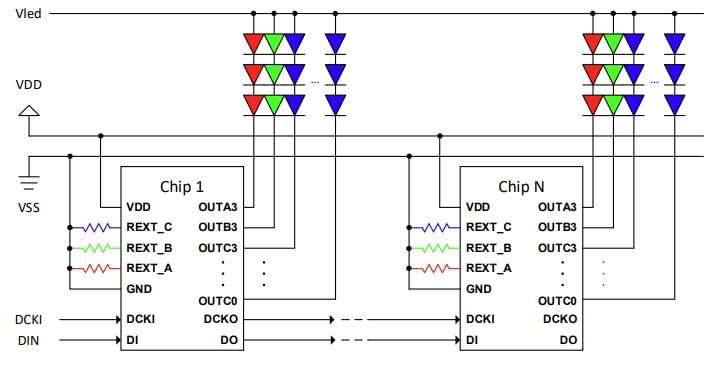

Typische Applikations-Schaltung
Veröffentlichungsdatum: 2024-06-20
| Aktualisiert: 2024-09-02
