Diodes Incorporated AL8862Q LED-Abwärtstreiber
Der AL8862Q LED-Abwärtstreiber von Diodes Incorporated ist ein DC/DC-Abwärtswandler, der LEDs mit einem Konstantstrom ansteuert. Der AL8862Q wird mit einer Eingangsversorgungsspannung von 5 V bis 55 V betrieben und bietet einen extern einstellbaren Ausgangsstrom von bis zu 1 A. Der LED-Anschluss in Reihenschaltung sorgt für identische LED-Ströme, die eine einheitliche Helligkeit bewirken und den Verzicht auf Vorschaltwiderstände ermöglichen. Der AL8862Q schaltet bei Frequenzen von bis zu 1 MHz. Diese Funktion ermöglicht die Verwendung kleinerer externer Komponenten zur Reduzierung der PCB-Größe
Der AL8862Q enthält den Leistungsschalter und eine High-Side-Ausgangsstrommessschaltung. Der LED-Strom des AL8862Q wird über einen externen Widerstand zwischen den VIN - und SET-Eingangspins eingestellt. Die Verdunkelung wird durch Anlegen einer DC-Spannung oder eines PWM-Signals am CTRL-Eingangspin erreicht. Die Soft-Start-Zeit kann über einen externen Kondensator vom CTRL-Pin zur Masse angepasst werden. Eine Eingangsspannung von 0,3 V oder niedriger am CTRL-Pin schaltet den Leistungsschalter aus.
Der AL8862Q von Diodes Incorporated enthält einen Open-Drain-Fehlerausgang zur Anzeige eines offenen Stromkreises innerhalb der LED-Kette sowie eines Kurzschlusses über den Strommesswiderstand und Übertemperaturbedingungen. Der AL8862Q ist in SO-8EP- und V-DFN3030-8/SWP-Gehäusen (Typ A) erhältlich. Der AL8862Q ist für AEC-Q100 Klasse 1 qualifiziert und erfüllt die Anforderungen an Automobilelektronik, um PPAPs zu unterstützen.
Merkmale
- Großer Eingangsspannungsbereich: 5 V bis 55 V
- Ausgangsstrom bis zu 1 A
- Interner 55 V NDMOS-Schalter
- Typische Ausgangsstromgenauigkeit von 4 %
- Einzelpin für Ein/Aus und Helligkeitssteuerung durch DC-Spannung oder PWM-Signal
- Hoher Wirkungsgrad (bis 97 %)
- Fehlerstatusanzeige für anormalen Betrieb
- LED-Kurzschluss-Sicherung
- Inhärenter Leerlauf-LED-Schutz
- Strommesswiderstand-Kurzschluss-Sicherung
- Übertemperatur-Abschaltung
- Schaltfrequenz bis zu 1 MHz
- SO-8EP- und V-DFN3030-8/SWP-Gehäuse (Typ A) in umweltfreundlicher Formkomponente (kein Br, Sb) erhältlich
- Vollständig RoHs-konform und bleifrei
- Halogen- und antimonfreies, umweltfreundliches Bauteil)
Applikationen
- Fahrzeuginnenbeleuchtungen
- Fahrzeugaußenbeleuchtungen

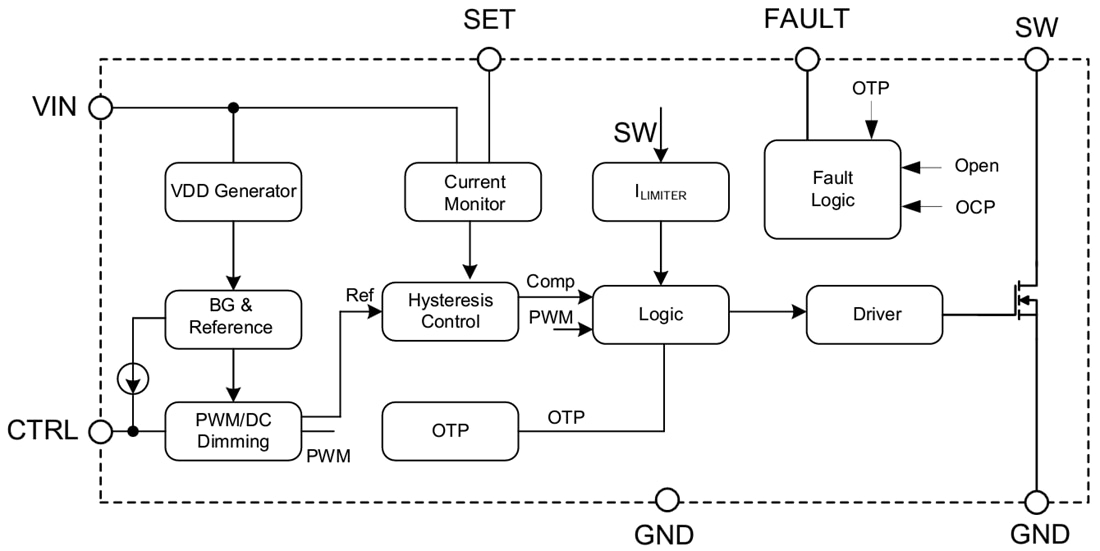

Funktionales Blockdiagramm
