Diodes Incorporated PI2DPX20xx Lineare ReDrivers™
Diodes Incorporated PI2DPX20xx Lineare ReDrivers™ bieten ein Transparent-zu-Kanal-Link-Training und verfügen über eine extrem niedrige Signallatenz, die eine gute Signalqualität und Systemkompatibilität ermöglicht. Der PI2DPX2020 ist ein leistungsstarkes lineares ReDriver-Produkt von 1,8 V, das den USB4 Type-C®-Einzel- oder Dual-Anschlussbetrieb von 20 GBit/s und flexible Betriebsmodi bietet, wodurch zusätzliche Protokolle, einschließlich Thunderbolt ™4 und DisplayPort 2.0 (UHBR20) ermöglicht werden. Darüber hinaus sind die PI2DPX2023 und PI2DPX2063 lineare DisplayPort 2.0 Redriver (UHBR20) von 1,8 V mit maximalen Datenraten (bis zu 20 GBit/s) pro Spur, die verschiedene DisplayPort-Übertragungsmodi unterstützen.
Die PI2DPX20xx linearen Redriver von Diodes Inc führen eine programmierbare Entzerrungs-Gain und flache Gain-Steuerungen über ein Pin-Band für PI2DPX2023 und I2C für PI2DPX2020 und PI2DPX2063 ein. Diese kompensieren den Kanalverlust und entsorgen den ISI-Jitter für eine größere Kanalreichweite. Der PI2DPX2020 unterstützt die AUX-Crossbar-Funktion für den Flip am Steckverbinder.
Mit integrierten AUX-Empfängern überwachen die Bauteile den DisplayPort-Verkehr für eine automatische Kanalkonfiguration und Stromeinsparungen. Der AUX-Crossbar-Mux erleichtert das Flippen am Ausgang.
Die PI2DPX2020, PI2DPX2023 und PI2DPX2063 sind im W-LGA4528-32-Gehäuse untergebracht.
Merkmale
- USB4 Gen3 x1/x2, Thunderbolt4 (x1 oder x2), USB4 Gen2 x1/x2, USB4 Gen2/ zwei Spuren von DisplayPort 2.0 (UHBR20/UHBR13.5/UHBR10) oder vier Spuren von DisplayPort 2.0 (UHBR20/UHBR13.5/UHBR10)
- PI2DPX2023/PI2DPX2063 unterstützt alle VESA-DisplayPort-Übertragungsmodi
- RBR (1,62 GBit/s)
- HBR (2,7 GBit/s)
- HBR2 (5,4 GBit/s)
- HBR3 (8,1 GBit/s)
- UHBR10/13.5/20 (10 / 13,5 / 20 GBit/s)
- Der PI2DPX2020 bietet einen flexiblen USB Type-C™ DP-Alt-Modus-Betrieb bei bis zu 20 GBit/s
- Abstimmbare Signalqualität über ein Pin-Band für PI2DPX2023 und I2C für PI2DPX2020/PI2DPX2063
- Sehr dünnes und kleines W-LGA4528-32-Gehäuse von 2,85 mm x 4,5 mm x 0,7 mm, Rastermaß von 0,4 mm
- Automatische Stromsparmodi für sowohl USB-U2/U3- als auch DP-D3-Stromsparmodi mit integrierten AUX-Empfängern
Applikationen
- Notebooks/Desktops/All-In-One-PCs (AIO)
- Tablets
- Aktive Kabel
- Dockingstationen
- Monitore

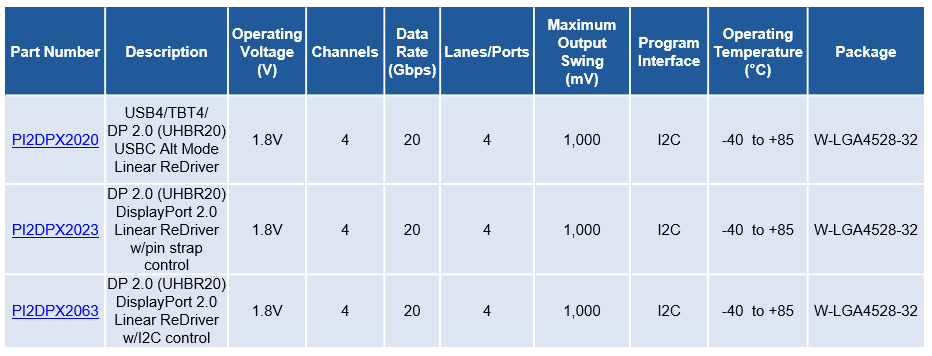

Vergleichstabelle

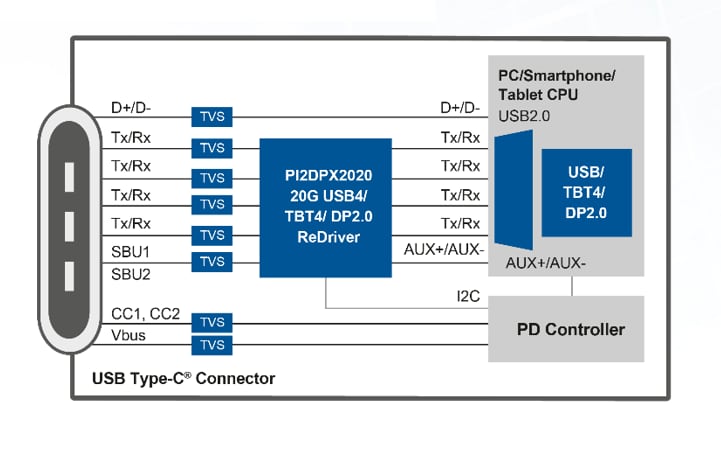

Typische Applikation
Veröffentlichungsdatum: 2022-09-28
| Aktualisiert: 2024-08-14
