Infineon Technologies CYUSB301x EZ-USB ™-SX3-Controller
Die CYUSB301x EZ-USB ™ SX3-Controller von Infineon Technologies sind konfigurierbare SuperSpeed-Peripherie-Controller mit integrierten und flexiblen Funktionen. Der CYUSB301x SX3 verfügt über eine vollständig konfigurierbare, parallele Schnittstelle (allgemein konfigurierbare Schnittstelle), die mit jedem ASIC, ISP, Bildsensor oder FPGA verbunden werden kann, der Slave-FIFO oder Video-Schnittstellen unterstützt.
Die Infineon CYUSB301x EZ-USB SX3 Controller integrieren den USB 3.2 der 1. Generation und den USB 2.0 Physical Layer (PHY) sowie einen 32-Bit ARM926EJ-S Mikroprozessor für eine leistungsstarke Datenverarbeitung und die Entwicklung kundenspezifischer Anwendungen. Die Architektur implementiert eine Datenübertragung von 375 MBps von der allgemeinen konfigurierbaren Schnittstelle zur USB-Schnittstelle.
Merkmale
- Serielle Universal-Bus (USB)-Konnektivität
- USB 3.2 der 1. Generation und USB-2.0-Peripherie sind konform mit der 3.2-USB-Spezifikation Revision 1.0
- 5 Gbps SuperSpeed PHY konform mit USB 3,2 der 1. Generation
- 3x physical endpoints
- Unterstützt UVC, UAC und das USB-Protokoll der Herstellerklasse
- Konfigurierbare Universal-Schnittstelle
- Unterstützung von bis zu 100 MHz
- 8-, 16-, 24- und 32-Bit-Datenbus
- Unterstützt Slave-FIFO, parallelgeschaltete Kameraschnittstelle
- 32-Bit-CPU
- ARM926EJ Core mit 200-MHz-Betrieb
- 512 KB Embedded-SRAM
- Ergänzende Anschlussfähigkeit zu folgender Peripherie
- SPI-Boot-Flash
- I2C-Slaves bei 100 kHz/400 kHz/1 MHz
- Wählbare Taktgeber-Eingangsfrequenzen
- 19,2 MHz, 26 MHz, 38,4 MHz und 52 MHz
- Unterstützung für einen Quarzeingang von 19,2 MHz
- Extrem geringer Stromverbrauch im Core-Abschaltmodus
- Weniger als 60 µA mit VBATT eingeschaltet und 20 µA mit VBATT ausgeschaltet
- Unabhängige Leistungsdomänen für Core und I/O
- Core-Betrieb bei 1,2 V
- SPI-Betrieb bei 1,8 V bis 3,3 V
- I2C-Betrieb bei 1,2 V bis 3,3 V
- 121-Kugeln, 10mm x 10mm, 0,8mm Abstand Pb-freie Kugelgitteranordnung (BGA)
- EZ-USB SX3 Konfigurationsdienstprogramm für die Konfiguration von SX3
- Funktioniert unter Windows, macOS und Linux
- Beispielkonfigurationen für den Bildsensor, HDMI-Empfänger und Datenapplikationen
- Unterstützt die Programmierung des SX3 und konfiguriert den FPGA
- Unterstützt die Zusammenführung der FPGA-Konfiguration mit der SX3-Konfiguration und die Speicherung in einem einzigen SPI-Flash
- SX3 Entwicklungs-Kit für ein schnelles Prototyping verfügbar
- Drittanbieter-HDMI zu USB3-Erfassungskarten-Kit verfügbar vom Cypress Designpartner
Applikationen
- USB-Webcams
- Dokumentkameras
- Videokonferenzsysteme
- USB-zu-LVDS-Kameraschnittstellenboards (Low-Voltage Differential Signaling)
- HDMI-USB-Videoerfassungskarten
- SDI-USB-Video-Erfassungskarten
- Prüf- und Messgeräte
- Überwachungskameras
- Medizinische Bildverarbeitungsgeräte
- Industriekameras
- USB-Logikanalysatoren
- USB-Oszilloskop
- USB-Datenprotokolliergeräte
- USB-Datenerfassungssysteme
- USB-Time-of-Flight-Kameras (TOF)
Verwandtes Kit
Infineon Technologies CYUSB3KIT-004 EZ-USB™ SX3 SuperSpeed-Explorer-Kit
Demonstrations- und Entwicklungsplattform für die SX3 SuperSpeed-USB-Controller.

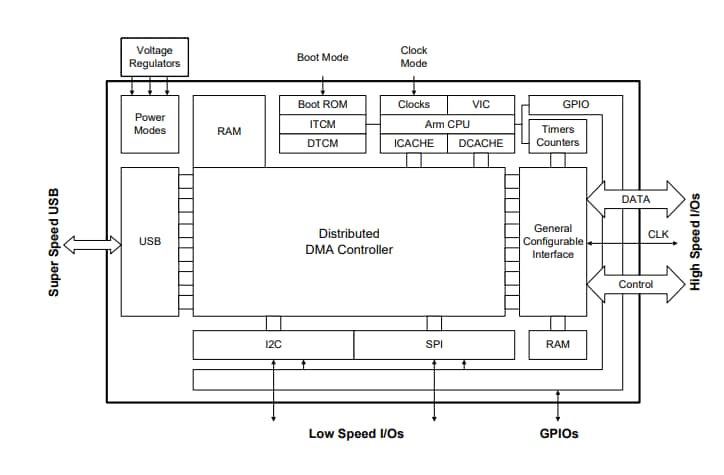

Blockdiagramm
