Infineon Technologies TLS850F3TU V33 und V50 Demo-Boards
Die Demo-Boards TLS850F3TU V33 und V50 von Infineon Technologies werden während des Design-In-Prozesses verwendet, um die Spannungsregler TLS850F3TUV33 bzw. TLS850F3TUV50 zu evaluieren. Diese Demo-Boards verfügen über eine Strombelastbarkeit von 500 mA, einen extrem geringen Stromverbrauch, eine watchdog-Schaltung zur Überwachung eines Mikroprozessors und eine watchdog-Sperre. Die Demo-Boards TLS850F3TU V33 und V50 bieten eine Ausgangsspannungsüberwachung durch eine Reset-Schaltung mit programmierbarer Verzögerungszeit, eine Ausgangsstrombegrenzung und eine Übertemperaturabschaltung. Zu den Applikationen gehören Telematiksysteme, Navigationssysteme, FAS-Kameras und Radarsysteme sowie Karosseriesteuerungsmodule.
Merkmale
- Ausgangsspannung:
- 3,3 V ±2 % (TLS850F3TU V33)
- 5,5 V ±2 % (TLS850F3TU V50)
- 500 mA Stromfähigkeit
- 3 V bis 42 V Eingangsspannungsbereich
- Stabil mit 1 µF Keramik-Ausgangskondensator
- 26 µA Extrem niedriger Stromverbrauch (typisch)
- Sehr niedrige Drop-Out Spannung von 100 mV typisch bei 100 mA
- Watchdog-Schaltung zur Überwachung eines Mikroprozessors
- Watchdog-Sperre
- Überwachung der Ausgangsspannung durch eine Reset-Schaltung mit programmierbarer Verzögerungszeit
- Ausgangsstrombegrenzung
- Übertemperatur-Abschaltung
- Grünes Produkt (RoHS-konform)
Applikationen
- Telematiksysteme
- FAS-Kameras und Radarsysteme
- Navigationssysteme
- Karosseriesteuerungsmodule

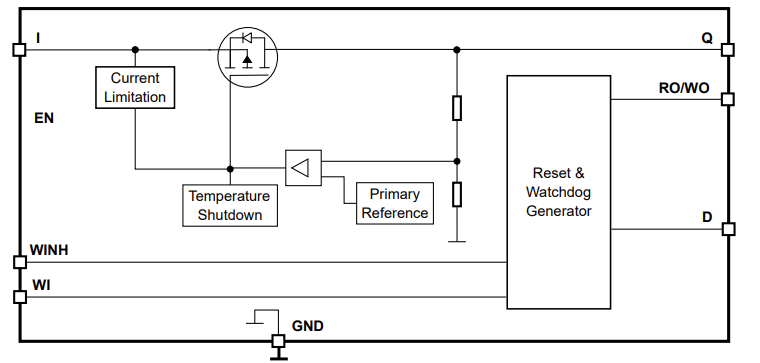

TLS850F3TUVxx Blockdiagramm

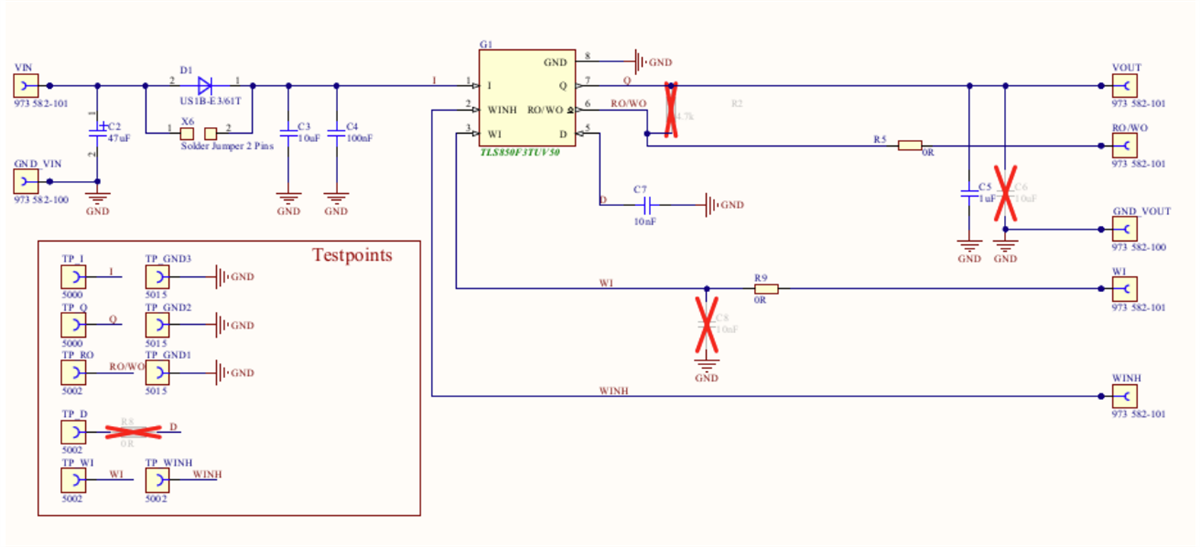

Schaltplan
