Nexperia BUK9Mx & BUK9Yx ASFETs für Airbags in der Automobilindustrie
Die ASFETs BUK9Mx und BUK9Yx von Nexperia für Airbag-Applikationen bieten einen platzsparenden Wirkungsgrad (53 % für LFPAK56, 84 % für LFPAK33) im Vergleich zu Standard-DPAK-Gehäusen. Die AEC-Q101-qualifizierten ASFETs bieten Zuverlässigkeit unter Airbag-Auslösebedingungen. Diese anwendungsspezifischen MOSFETs (ASFETs) sind auf die speziellen Anforderungen von Airbag-Applikationen ausgerichtet und konzentrieren sich auf eine verbesserte Leistung im sicheren Betriebsbereich (SOA) für einen verbesserten linearen Modus.
Merkmale
- AEC-Q101-qualifiziert
- Platzsparender Wirkungsgrad (53 % für LFPAK56, 84 % für LFPAK33) im Vergleich zu herkömmlichen DPAK-Gehäusen
- Erhöhte SOA für verbesserte Leistung im linearen Modus
- Zuverlässig bei Airbag-Auslösung
- Moderne Trench-Alternative zu älteren Generationen der Siliziumtechnologie
- Alle Kupfer-Clip-Vorteile wie niedriger thermischer Widerstand, niedriger Gehäusewiderstand und hohe Strombelastbarkeit
- Erhältlich in 8-lead LFPAK33- und 4-lead LFPAK56-Gehäusen
Applikationen
- Automobilsysteme mit 12 V
- Spannungsregler für Airbag-Auslöser MOSFET
Videos
Applikationsinfos
- MOSFETs für Airbag-Applikationen
- Leistungs-MOSFETs im linearen Modus
- LFPAK MOSFET Thermischer Widerstand - Simulation, Test und Optimierung des PCB-Layouts
- Leistungs-MOSFET-Applikationen in BLDC- und PMSM-Antrieben in Kraftfahrzeugen
- Leitfaden für die thermische Auslegung von LFPAK MOSFET
- RC Thermische Modelle
- Schutz der Batterie vor Verpolung in Fahrzeuganwendungen
- Maximale Dauerströme in Nexperia LFPAK Leistungs-MOSFETs
- Zum Verständnis der Datenblatt-Parameter von Leistungs-MOSFET
- Ausfallsignatur der elektrischen Überlastung von Leistungs-MOSFETs
- Design von MOSFETs für sicheren und zuverlässigen Gate-Drive-Betrieb

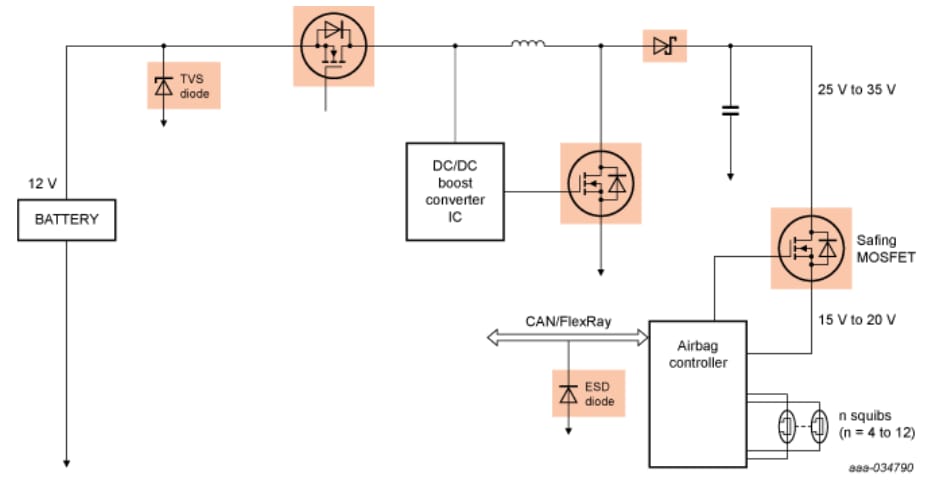

Blockdiagramm
View Results ( 7 ) Page
| Teilnummer | Datenblatt | Id - Drain-Gleichstrom | Rds On - Drain-Source-Widerstand | Qg - Gate-Ladung | Pd - Verlustleistung | Verpackung/Gehäuse |
|---|---|---|---|---|---|---|
| BUK9Y8R8-60ELX |  |
110 A | 5.6 mOhms | 88 nC | 194 W | SOT-669-5 |
| BUK9M20-60ELX | |
40 A | 13 mOhms | 40 nC | 79.4 W | LFPAK-8 |
| BUK9M31-60ELX | |
35 A | 21 mOhms | 12.8 nC | 70.2 W | LFPAK-8 |
| BUK9M67-60ELX | |
20 A | 44 mOhms | 14 nC | 45 W | LFPAK-8 |
| BUK9Y13-60ELX | |
90 A | 7.9 mOhms | 58 nC | 147 W | LFPAK-8 |
| BUK9Y22-60ELX | |
50 A | 15 mOhms | 34 nC | 95 W | SOT-669-5 |
| BUK9Y7R0-60ELX | |
125 A | 4.5 mOhms | 109 nC | 238.4 W | SOT-669-5 |
Veröffentlichungsdatum: 2022-04-13
| Aktualisiert: 2023-02-10
