Nexperia LFPAK88 Trench 9 Automotive-MOSFETs
Nexperia LFPAK88 Trench 9 Automotive-MOSFETs bieten durch die Bereitstellung einer branchenführenden Leistungsdichte in einem innovativen Footprint von 8 mm x 8 mm eine Alternative zu D2PAK. Diese MOSFETs von Nexperia bieten eine doppelt so hohe Dauerstrombelastbarkeit, eine ultimative thermische Leistung und Zuverlässigkeit sowie eine Platzeffizienz von bis zu 60 %. Die LFPAK88 Trench 9 Automotive-MOSFETs von Nexperia sind im AEC-Q101-Automobilstandard und in Industriestandards verfügbar.
Merkmale
- Gemäß AEC-Q101 und darüber hinaus vollständig für Fahrzeuganwendungen qualifiziert
- Die Einstufung von -55 °C bis +175 °C eignet sich für thermisch anspruchsvolle Umgebungen

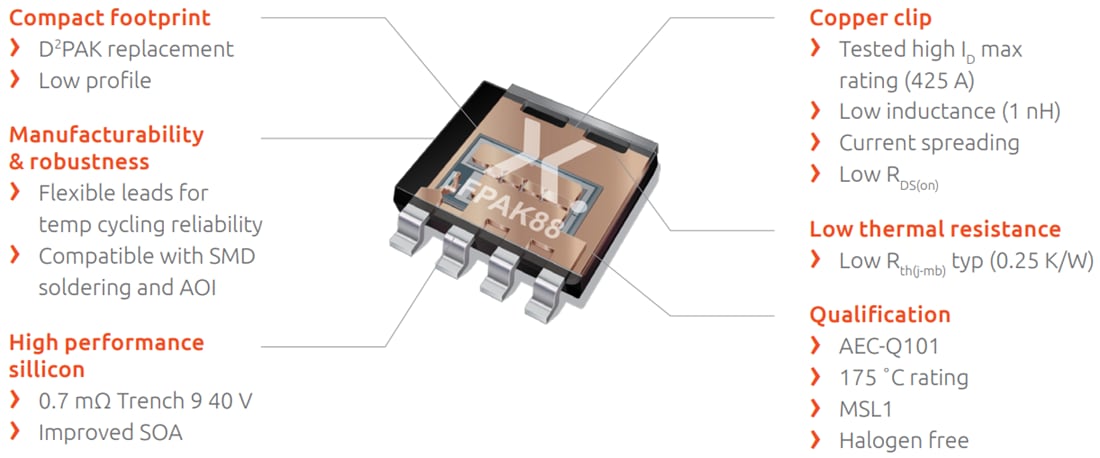

- LFPAK88-Gehäuse
- Für einen kleineren Footprint und eine verbesserte Leistungsdichte im Vergleich zu älteren Drahtverbindungs-Gehäusen, beispielsweise D2PAK, für die heutigen platzbeschränkten Hochleistungs-Fahrzeuganwendungen ausgelegt
- Das dünne Gehäuse und der Kupfer-Clip ermöglichen den hohen thermischen Wirkungsgrad des LFPAK88
- Die LFPAK-Kupfer-Clip-Technologie ermöglicht Verbesserungen gegenüber Drahtverbindungs-Gehäusen
- Erhöhte maximale Strombelastbarkeit und ausgezeichnete Stromstreuung
- Verbesserter RDS(on)
- Niedrige Quelleninduktivität
- Niedriger thermischer Widerstand Rth
- LFPAK Knickflügel-Anschlüsse
- Flexible Anschlüsse ermöglichen eine hohe Zuverlässigkeit auf Boardebene und absorbieren im Gegensatz zu QFN-Gehäusen die mechanische Belastung während den thermischen Zyklen
- Visuelle (AOI) Lötstellenkontrolle, keine Notwendigkeit für teure Röntgengeräte
- Einfache Lötstellen-Benetzung für gute mechanische Lötverbindungen
- Einzigartige 40-V-Trench-9-Superjunction-Technologie
- Reduziertes Zell-Rastermaß und Superjunction-Plattform ermöglichen einen niedrigeren RDSon im gleichen Footprint
- Verbesserte SOA- und Avalanche-Belastbarkeit im Vergleich zu Standard-TrenchMOS
- Enge VGS(th) -Grenzwerte ermöglichen eine einfache Parallelschaltung von MOSFETs
Applikationen
- 12 V-Automotive-Systeme
- 48-V-DC/DC-Systeme auf der Sekundärseite von 12 V
- Motoren, Lampen und Magnetsteuerung mit höherer Leistung
- Umpolungsschutz
- LED-Beleuchtung
- Schaltapplikationen mit extrem hoher Leistung
