Nexperia PESDxVF1BALS-Q Bidirektionale ESD-Schutzdioden
Die bidirektionalen ESD-Schutzdioden PESDxVF1BALS-Q von Nexperia sind Dioden mit extrem niedriger Kapazität in einem unbedrahteten, extrem kleinen oberflächenmontierbaren (SMD) DFN1006BD-2 (SOD882BD)-Kunststoffgehäuse. Die PESDxVF1BALS-Q Dioden sind zum Schutz einer Signalleitung vor Schäden durch ESD und andere Transienten ausgelegt. Die Bauteile nutzen eine fortschrittliche Klemmstruktur, die einen negativen dynamischen Widerstand aufweist.Durch dieses Snap-Back-Verhalten wird die Klemmspannung für das System hinter dem ESD-Schutz während eines ESD-Ereignisses stark reduziert.
Merkmale
- Extrem niedriger Diodenkapazitätsbereich von 0,32 pF bis 0,38 pF
- Hoher Sperrspannungsbereich von 18 V bis 32 V
- Sehr geringe Spannungsabhängigkeit der Kapazität
- ESD-Schutz bis zu ±15 kV gemäß IEC 61000-4-2, Stufe 4
- AEC-Q101-qualifiziert und für den Einsatz in Fahrzeuganwendungen empfohlen
- Maximaler Sperrstrom: 30 nA
- Typischer dynamischer Widerstand: 0,6 Ω bis 0,7 Ω
- 1 mm x 0,6 mm x 0,47 mm, Rastermaß 0,65 mm, SOD882BD-Gehäuse mit zwei Anschlüssen
- Umgebungstemperaturbereich: -55 °C bis +150 °C
- RoHS-konform
Applikationen
- Schutz von NFC und Antennen
- Schutz von Hochgeschwindigkeits-Datenleitungen

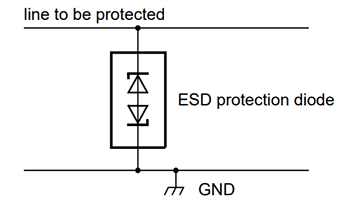

Applikationsdiagramm
Veröffentlichungsdatum: 2024-03-19
| Aktualisiert: 2024-05-01
