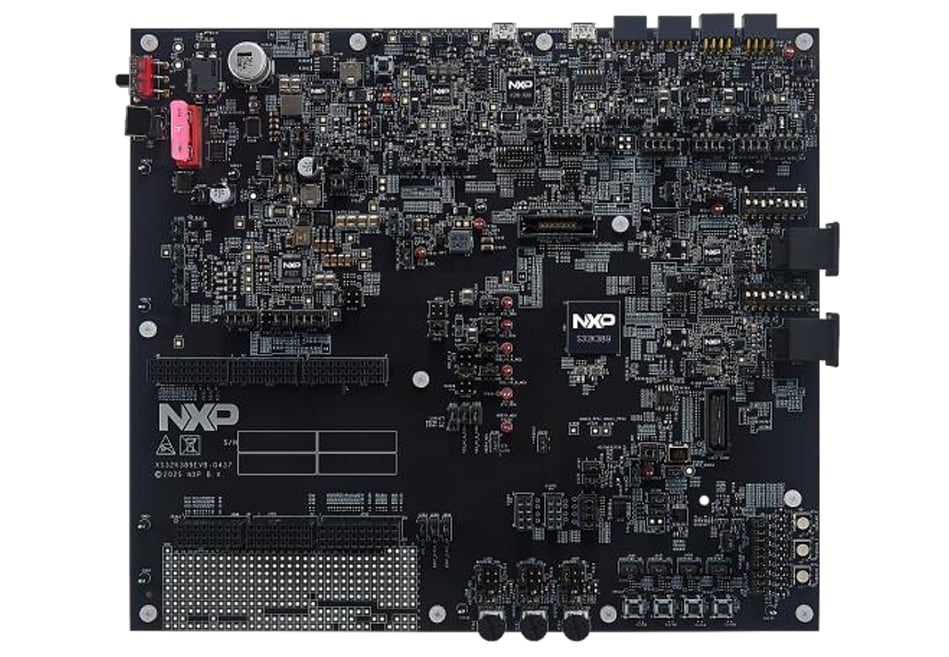

NXP Semiconductors S32K389EVB-Q437 Evaluierungsboard
Das Evaluierungsboard S32K389EVB-Q437 von NXP Semiconductors basiert auf dem Mikrocontroller S32K389 in einem 437-Pin-MAPBGA-Gehäuse. Das Board bietet Multicore-Modus, HSE_B-Sicherheitsengine, OTA-Unterstützung und verbesserte Konnektivität mit zwei 1x-Gigabit-Ethernet- und bis zu 12 CAN-FD-Kanälen für leistungsstarke Vernetzungsmöglichkeiten. Die MCU S32K389 bietet 12 MB Flash-Speicher und 2,3 MB SRAM und verfügt damit über den für anspruchsvolle SDV-Anwendungen erforderlichen Speicherplatz.
Das Evaluierungsboard S32K389EVB-Q437 von NXP Semiconductors bietet einen standardbasierten Formfaktor, der mit dem Pin-Layout von Arduino® UNO kompatibel ist und ein schnelles Prototyping sowie Erweiterungen für anspruchsvolle Fahrzeug- und Industrielösungen ermöglicht.
Merkmale
- Triple Arm® Cortex®-M7 Lockstep oder Split-Lock + einzelner Arm Cortex-M7 im permanenten Lockstep-Core
- 12 MB Flash- und 2304 KB SRAM-Speicher, OTA-fähig – RWW, A/B-Swap, externe Erweiterung durch QuadSPI
- Kommunikation über CAN/CAN FD, LIN, SAI für Audio, flexible IO-Emulation; 2x 1 Gbit/s Ethernet; Unterstützung von 10Base TIS über SPI + Ext MAC und PHY
- On-Chip-Motorsteuerungs-Subsystem; Entlastung der CPU
- Sicherheit mit HW-Beschleunigung für AES 256, RSA 4096, ECC 521; Firmware enthalten, aktualisierbar; physischer Seitenkanalschutz; erfüllt das Evita-Vollfunktionsziel; neues AES ACE+ für Leistung mit geringer Latenz
- ASILD-konform; Hardware-Redundanz; MBIST/LBIST/Selbsttest; Takt-/Spannungsüberwachung; zentralisierte Fehlererkennungssicherheit
Applikationen
- Fahrzeug-Regler
- Batteriemanagementsystem (BMS)
- Karosserie-Regler
- I/O-Aggregator
- Eingangs-Gateway
Technische Daten
- Max. Frequenz: 320 MHz
- 2.304 KB SRAM; 12 MB P-Flash; 256 KB D-Flash
- Zukunftssichere Sicherheit/OTA; ISO 21434-konform
- ISO26262-konformes Sicherheitssystem
- Optimiert für geringen Stromverbrauch
- Umfangreiche Netzwerk-/Kommunikationsschnittstelle: 12 CAN FD, 2x 1 Gbit/s Ethernet
- Unterstützung des 437BGA-Gehäuses
Dazugehörige MCUs
NXP Semiconductors S32K3 32-Bit-Automotive-Universal-MCUs
Skalierbare ARM® Cortex®-M7-basierte 32-Bit-MCUs in Einzel-, Dual- und Lockstep-Core-Konfigurationen.
NXP Semiconductors S32K389 Universal-MCUs für Fahrzeuganwendungen
Teil der Plattform S32K3, mit 12 MB Flash-Speicher und 2,3 MB SRAM sowie bis zu 12 CAN-FD-Schnittstellen.
Übersicht

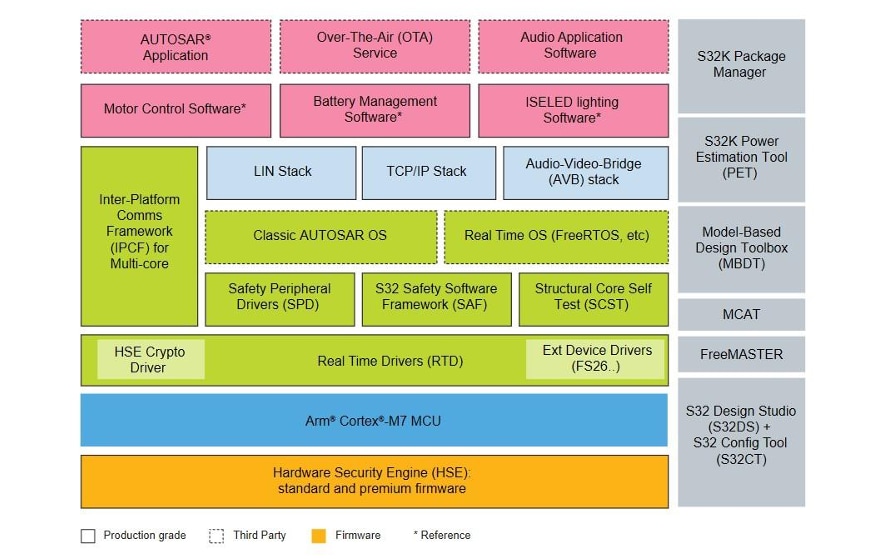

Software-Aktivierungs-Blockdiagramm
