NXP Semiconductors TJx1410 10Base-T1S PHY-Transceivers
Die 10Base-T1S PHY-Transceiver TJx1410 von NXP Semiconductors, darunter der für den Fahrzeugbereich konzipierte TJA1410 und der für den Industriebereich konzipierte TJF1410, bieten kompakte, stromsparende und standardkonforme Konnektivitätslösungen für Single-Pair-Ethernet-Netzwerke. Der TJA1410 wurde für Fahrzeug- und Industrieapplikationen entwickelt und bietet eine starke Störfestigkeit, entspricht der funktionalen Sicherheit nach ISO 26262 ASIL-B und erfüllt vollständig die Spezifikationen IEEE 802.3cg und OPEN Alliance TC14. Der TJA1410 kommuniziert über eine einfache 3-polige OA-Schnittstelle, unterstützt sowohl lokales als auch Remote-Wake-up über TC10-TC14 und ermöglicht erweiterte Diagnosen wie Topologieerkennung. Verpackt in einem kleinen HVSON8-Format (3 mm × 3 mm) bietet er eine hohe Signalqualität und einen niedrigen Ruhestrom, wodurch sich der TJA1410 für Anwendungen wie Karosseriesteuergeräte, Beleuchtung- und Zonen-ECUs eignet.
The TJA1410 is designed for automotive and industrial applications, offering strong EMC performance, ISO 26262 ASIL B functional safety compliance, and full adherence to IEEE 802.3cg and OPEN Alliance (OA) TC14 specifications. The TJA1410 communicates over a simple 3‑pin OA interface, supports both local and remote wake‑up via TC10‑TC14, and enables advanced diagnostics such as topology discovery. Packaged in a small HVSON8 (3mm × 3 mm) format, it delivers high signal quality and low quiescent current, making the TJA1410 suitable for applications such as body control modules, lighting, and zonal ECUs.
Der NXP TJF1410 erweitert ähnliche Funktionen auf industrielle Umgebungen, entspricht ebenfalls den Spezifikationen IEEE 802.3cg und OPEN Alliance TC14 und unterstützt gleichzeitig TC10-TC14-Weckfunktionen und erweiterte Diagnosefunktionen wie Topologieerkennung. Er wurde für Multidrop-Industrial-Ethernet entwickelt und unterstützt bis zu 32 Knoten und Kabellängen von bis zu 100 m, wobei eine robuste EMC-Leistung und ein geringer Stromverbrauch gewährleistet sind. Mit seinem kompakten HVSON8-Gehäuse und seiner Kompatibilität mit Power-over-Data-Line (PoDL) eignet sich der TJF1410 ideal für SPSen, Motorantriebe, Robotik, Gebäudeautomation und andere industrielle Netzwerkanwendungen.
Merkmale
- Konform mit IEEE 802.3cg, OA TC14 Physical Medium Dependent (PMD)
- OA TC10–TC14-Weckunterstützung
- Konform mit ISO 26262 ASIL B (TJA1410)
- Erstklassige EMC-Leistung für Fahrzeuganwendungen, Minimierung der EMC durch Spread Spectrum, Frequenzabstimmung und Frequenzsynchronisation
- Standardschnittstelle TC14 der Open Alliance (OA) mit 3 Pins und einem in den digitalen Host integrierten digitalen PHY
- Topologieerkennung unterstützt (OA TC14)
- Bis zu 32x Knoten, maximale Buslänge auf einem 10BASE T1S-Bus (TJF1410)
- Niedriger Ruhestrom von ca. 25 mA im Energiesparmodus, energiesparend
- Unterstützung für lokales und entferntes Aufwachen bei 1,8 V bis 3,3 V
- Unterstützt Verkabelungen bis zu 100 Metern
- Unterstützung für lokales und entferntes Wecken durch TC14–TC10
- Geringer Ruhestrom für reduzierten Energieverbrauch im Leerlauf
- Kompatibilität mit Stromversorgung über Datenleitung (PoDL) (TJF1410)
- Gemäß AEC Q100 Klasse 1 zugelassen
- Kompaktes HVSON8-Gehäuse (3 mm × 3 mm)
Applikationen
- Industrie
- Gebäudeenergiemanagement-Regler
- Gebäude-I/O-Regler
- Bewegungssteuerung und Robotik
- Motorantriebe
- Industrielle Netzwerkgeräte
- Programmierbare Logikschaltung (SPS) und Remote-I/O
- Fahrzeugindustrie
- Zonencontroller
- Applikationen
- Zentrale Rechen-ECUs
- Edge-ECUs
- Innen-/Außenbeleuchtung
- Kurzstrecken–Radar
Ressourcen
- TJA1410 – ASIL B-konformer 10BASE-T1S PMD-Transceiver – Datenblatt
- TJF1410 – 10BASE-T1S PMD-Transceiver für Industrieapplikationen – Datenblattatenblatt
- SafeAssure®-Programm

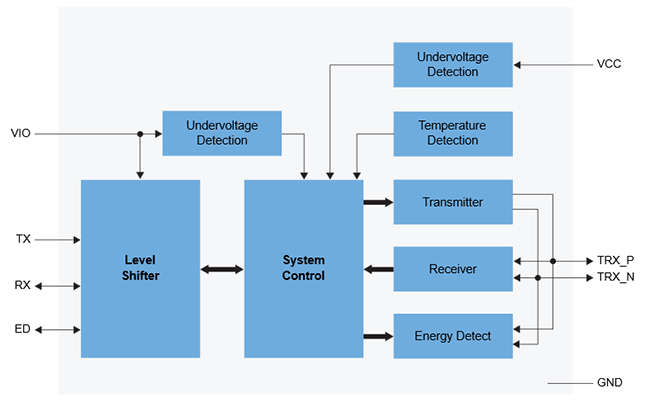

Blockdiagramm
Verwandte Development Tools
NXP Semiconductors TJA1410-EVB Evaluierungsboard
Integriert zwei TJA1410 PMD-Transceiver und 240-µH-10BASE-T1S-Gleichtaktdrosseln.
