onsemi FCMT360N65S3 SUPERFET®-III-Easy-Drive
Der onsemi FCMT360N65S3 SUPERFET® III Easy-Drive ist ein Hochspannungs-Super-Junction(SJ)-MOSFET, der die Ladungsausgleich-Technologie für einen hervorragenden niedrigen Einschaltwiderstand und eine niedrigere Gate-Ladungsleistung nutzt. Diese Technologie ist zur Reduzierung von Leitungsverlusten ausgelegt, bietet ein überlegenes Schaltverhalten und ist gegen extreme dV/dt-Raten beständig. Die Easy-Drive-Technologie hilft, EMI-Probleme zu bewältigen und ermöglicht eine einfachere Design-Implementierung.
Die FCMT360N65S3 wird in einem extrem flachen, oberflächenmontierbaren Power88-Gehäuse angeboten, bietet eine ausgezeichnete Schaltleistung aufgrund der niedrigeren parasitären Quelleninduktivität und der geteilten Leistung sowie der Antriebsquellen. Das Power88-Gehäuse verfügt über eine Feuchteempfindlichkeit von 1.
Merkmale
- 700 V bei TJ = 150 °C
- Kelvin-Kontakt
- Sehr niedrige Gate-Ladung (Qg): 18 nC (typisch)
- Niedrige effektive Ausgangskapazität (COSS(eff.): 173 pF (typisch)
- Optimierte Kapazität
- Einschaltwiderstand (RDS(on)): 310 mΩ (typisch)
- 100 % Avalanche-getestet
- Interner Gate-Widerstand (Rg): 1 Ω
- Feuchteempfindlichkeit von 1
- Gehäuseausführung: Power88
- Gehäuseabmessungen: 8 mm x 8 mm x 1 mm
- Bleifrei und RoHS-konform
Applikationen
- Computer- und Display-Netzteile
- Telekommunikations- und Server-Netzteile
- Industrienetzteile
- Beleuchtung
- Ladegeräte und Adapter

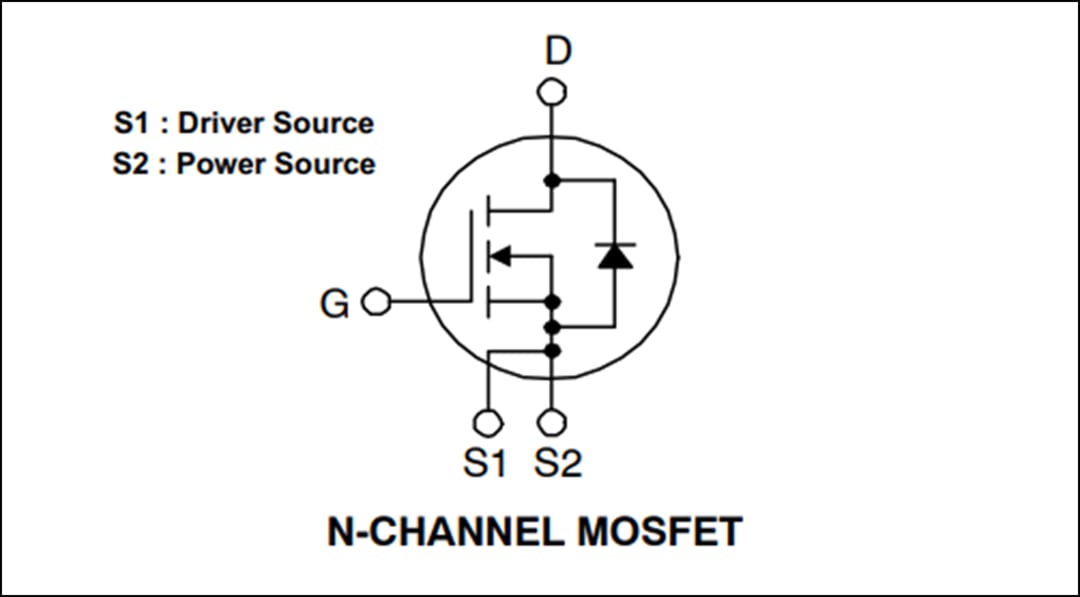

Interner Schaltplan

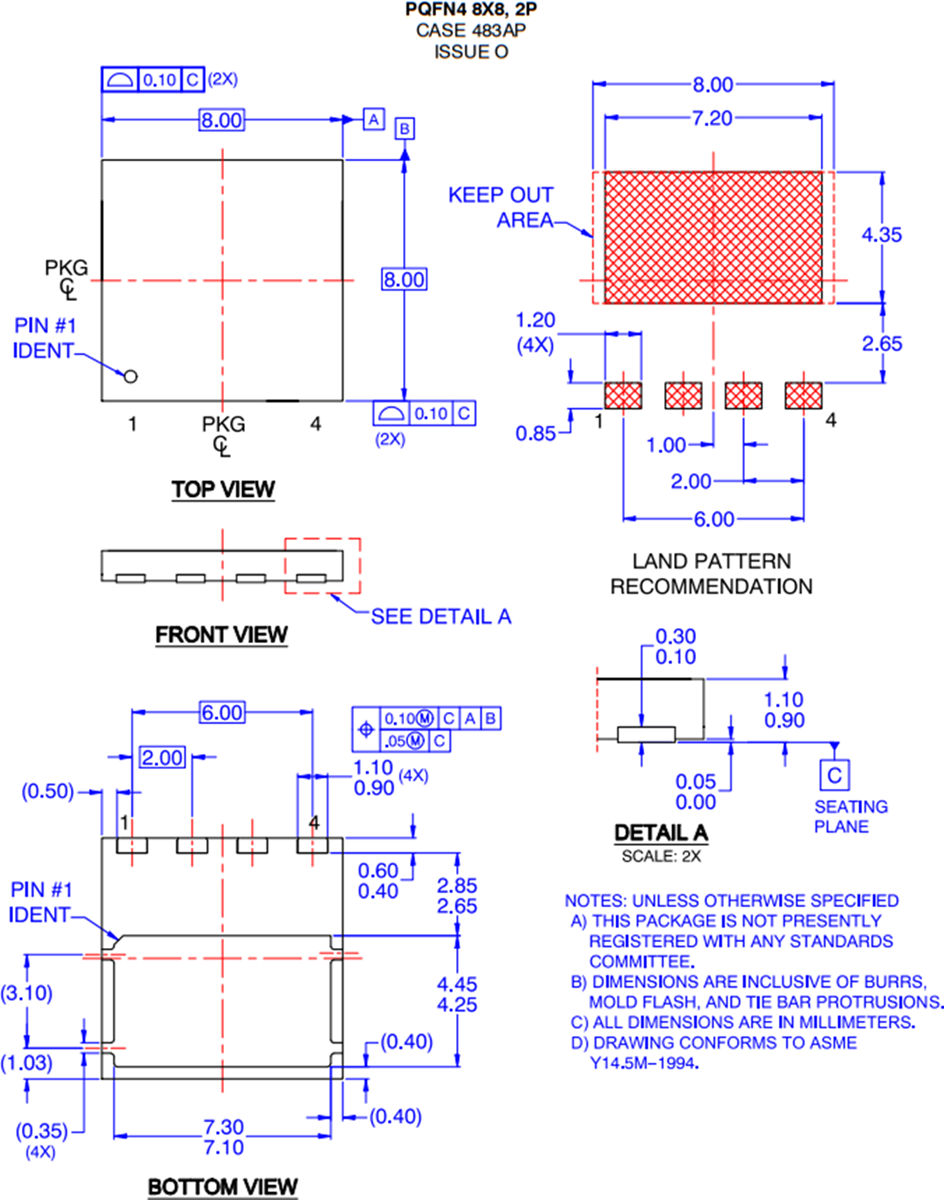

Gehäuseabmessungen
