PUI Audio AMP1X1 Einkanal- Audioverstärkerplatine

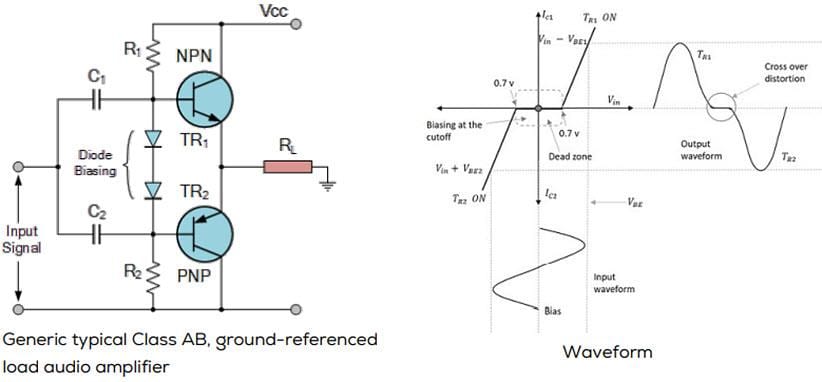

Das AMP1X1-Eingleicher-Audioverstärker-Board von PUI Audio verfügt über die MAX98309-Mono-Verstärkerschaltung der Klasse AB von Analog Device für maximale Signaltreue. Der Verstärker bietet 1,4 W pro Kanal bei 8 Ω Last und 2,1 W pro Kanal bei 4 Ω Last, beides bei 1 % THD+N bei Verwendung einer 5 VDC Versorgung. Zu den weiteren Merkmalen gehören eine geringe Größe von 25,4 mm x 25,4 mm und Sockelpins mit 100 MIL Abstand für die einfache Entwicklung von Prototypen. Der Verstärker des AMP1X1 ist so konstruiert, dass er Lasten, die zwischen den Pins OUT+ und OUT- angeschlossen sind, differenziell antreibt. Der Ausgang ist eine Brückenschaltung (BTL), was bedeutet, dass die Lautsprecheranschlüsse direkt über die Ausgangspins verbunden sind. Der PUI Audio AMP1X1-Audioverstärker verfügt über eine per Pin wählbare Einschaltzeit von 10 ms oder 100 ms und einen Verstärkungsfaktor im geschlossenen Regelkreis, der durch den Wert externer Widerstände eingestellt wird.
