Qorvo ACT41000 Rauscharme rauscharm DC-DC-Abwärtswandler Wandler

Die rauscharmen DC/DC-Abwärtswandler ACT41000 von Qorvo verfügen über einen programmierbaren Ausgang und einen Regler für die Hilfsvorspannung. Diese synchronen Abwärtswandler Spannungsregler unterstützen eine große Anzahl Eingangsspannung von 4,5 V bis 40 V und integrieren High- und Low-side-MOSFETs von 50 mΩ RDSON für Umwandlungen von Leistung mit hohem Wirkungsgrad. Zur Einspeisung eines Drains von GaN/GaA-Leistungsverstärken, unterstützt der ACT41000 einen programmierbaren Ausgang sowohl in Spannungs- wie auch in Stromstärken-Grenzwerten, und die Baureihe arbeitet nahtlos sowohl in beständiger Stromstärke wie Spannung. Qorvo programmiert die Standardeinstellungen ab Werk, und ein optionaler MCU kann sie überI-2-Con-the-fly umprogrammieren. Die präzise 256-stufige Strombegrenzung ermöglicht es einer MCU, präzise IDQ zu erkennen, indem ein Stromsensor-IC überflüssig wird.

Die Qorvo-eigene Current-Mode-Steuerung verwendet ihren On-Chip-Oszillator-Takt mit einem Spreizspektrum oder einem externen Takt zur Synchronisierung. Dieser Festfrequenzbetrieb mit dem stabilen Regelkreis reduziert das Rauschen der Ausgangsleistung und die EMI auf rauschempfindliche HF-Komponenten. Der ACT41000® Baureihe bietet zwei Hilfsschienen für Peripheriegeräte Bauteile, wie z. B. Controller, Sensoren und vieles mehr. Die ACT41000 Wandler sind in einem thermisch verbesserten 32-pin, 5 mm × 5 mm-Gehäuse QFN erhältlich.

Merkmale

  • 4,5 V bis 40 V Eingangsspannung Betriebstemperatur
  • Programmierbarer Ausgang mit Werkseinstellungen
    • Ausgangsspannung von 3 V bis 24 V in 12,5-mV-Schritten
    • Ausgangsstrom (Begrenzung) von bis zu 4 A in 15,6-mA-Schritten
  • 450 kHz to 2,25 MHz fixed-frequency current-mode, with Externe Taktsynchronisierung. und Wechselspektrum
  • 5V/350mA Abwärtswandler mit Selbstvorspannung und 20mA AUX LDO, programmierbare Ausgangsspannung
  • I2C-Schnittstelle, Fast-Mode Plus (Fm+, 1MHz)
  •  Schutzfunktionen
    • UVLO, OVP, UVP (Schluckauf/Latch-Off), OCP, TSD
  • Thermisch verbessertes 5 mm × 5 mm QFN-Gehäuse

Applikationen

  • HF-PA (GaN/GaAs) Drain-Bias/Leistung mit IDQ-Suche
  • Allgemeine Telekommunikations- und Industriestromversorgungen
  • Telekommunikations-HF-Module
  • Radarsysteme

Videos

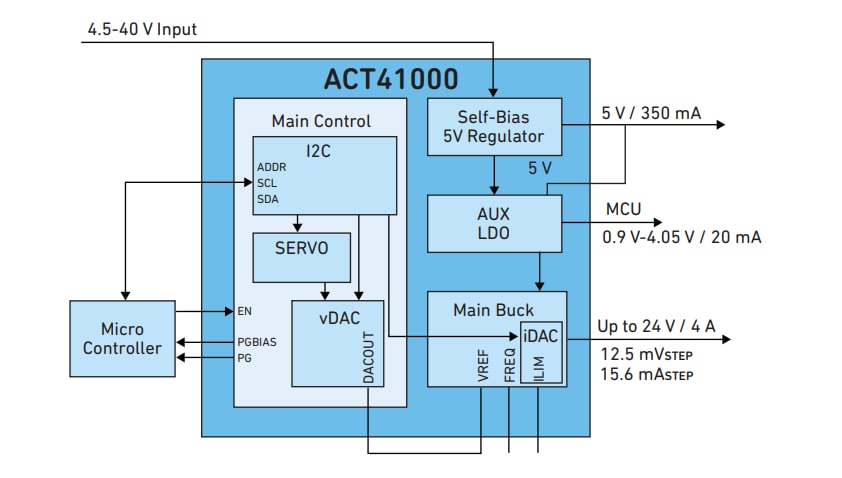

Blockdiagramm

Blockdiagramm - Qorvo ACT41000 Rauscharme rauscharm DC-DC-Abwärtswandler Wandler

Weitere Evaluierung-Tools

Veröffentlichungsdatum: 2022-06-06 | Aktualisiert: 2023-01-03
