Qorvo QPF4288A Wi-Fi®-6-Frontend-Module
Qorvo QPF4288A Wi-Fi ® -6-Frontend-Module (FEM) sind für Wi-Fi-6-Systeme (802.11ax) mit einem kompakten Formfaktor und einer integrierten Anpassung ausgelegt, welche die Layoutfläche der Applikation reduziert. Die QPF4288A FEMs von Qorvo bieten eine Leistung, die sich auf die Optimierung des Leistungsverstärkers (PA) für eine 5-V-Versorgungsspannung konzentriert, die den Stromverbrauch senkt und gleichzeitig die höchste lineare Ausgangsleistung und den erstklassigen Durchsatz aufrechterhält. Der Empfangspfad passt zu den optimalen Technologien zur Maximierung der Rx-Empfindlichkeit über eine Rauschfaktorleistung, die über eine große Auswahl von Bedingungen konsistent ist.
Das QPF4288A Wi-Fi-6-Frontend-Modul von Qorvo enthält eine integrierte Filterung auf Chip-Ebene für 2. und 3. Oberschwingungen sowie eine 5-GHz-Unterdrückung für den DBDC-Betrieb. Die Rückkopplung wird über einen HF-Leistungsdetektor mit einem HF-Ausgang von einem Richtkoppler ermöglicht.
Das QPF4288A FEM enthält einen 2,4-GHz- Leistungsverstärker (PA), einen Regler, einen SP2T-Schalter (Single Pole Two Throw, SP2T), einen umgehbaren rauscharmen Verstärker (LNA) und Koppler in einem einzigen Bauteil.
Merkmale
- 2.412 MHzz bis 2.484 MHzz Betriebsfrequenz
- POUT
- +22 dBm MCS11 HE40 Dynamisches EVM von -43 dB
- +24 dBm MCS9 HT40 Dynamisches EVM von -35 dB
- +25,5 dBm MCS7 HT20/40 Dynamisches EVM von -30 dB
- +27 dBm MCS0 HT20 Einhaltung der spektralen Maske
- Optimiert für +5 V-Betrieb
- Tx-Gain: 33 dB
- Rauschfaktor: 1,9 dB
- Rx-Gain von 14 dB und Bypass-Verlust von 5 dB
- 8 dB 5-GHz-Unterdrückung auf Rx-Pfad
- Integrierter HF-Leistungsdetektor-Koppler
Applikationen
- Zugangspunkte
Drahtlose Router - Kabelmodems
- Kundeneigene Geräte
- Internet der Dinge

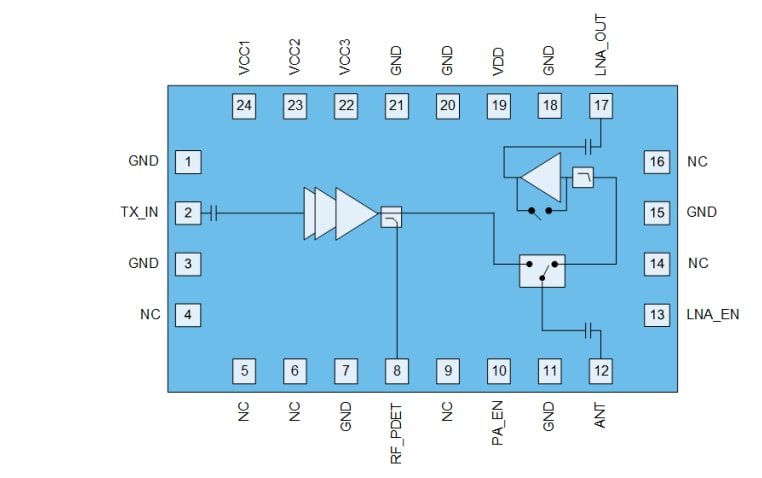

Funktionales Blockdiagramm
