Renesas Electronics RTKA214220DR0000BU Demonstrationsboard

Das RTKA214220DR0000BU Demonstrationsboard von Renesas Electronics bietet eine einfache Evaluierungsplattform für den RAA214220 Low-Dropout-Linearregler (LDO). Der RAA214220 LDO-Regler verfügt über einen großen Eingangsspannungsbereich von 2,5 V bis 20,0 V mit ausgezeichneter Leitungs- und Lastregelung. Die Ausgangsspannung des Bauteils ist mit einem externen Widerstandsnetzwerk zwischen dem Ausgangspin und der Masse einstellbar. Der RAA214220 enthält einen Fehlerschutz, wie z. B. eine Übertemperatur-Abschaltung (OTSD) und eine Kurzschluss-Strombegrenzung. Der geringe Stromverbrauch und die kompakte Größe des RAA214220 machen dieses Bauteil ideal für batteriebetriebene und USB-Geräte.

Das RTKA214220DR0000BU Demonstrationsboard von Renesas Electronics verfügt über einen vorinstallierten RAA214220 LDO-Linearregler in einem 5-Pin-TSOT23-Gehäuse. Das Demonstrationsboard enthält einen Eingangskondensator, einen Ausgangskondensator und einen Widerstandsteiler zur Einstellung der Ausgangsspannung. Das Board ist mit den Steckverbindern für den Eingang, den Ausgang und das Freigabesignal bestückt, um einfache Verbindungen zu ermöglichen. Darüber hinaus können die Pads für diese Steckverbinder zum Löten oder Verbinden des kleinen Demonstrationsboards mit anderen Systemen verwendet werden.

Merkmale

  • Vorinstallierter RAA214220 LDO-Linearregler
  • Ausgangsspannung (VOUT) einstellbar zwischen 1,2266 V und 18,0 V durch Änderung des Ausgangswiderstandsteilers
  • Eingangsversorgungsspannung (VIN): 2,5 V bis 20,0 V
  • Lastschritt von bis zu 150 mA
  • Kurzschluss-Strombegrenzung: 220 mA

Erforderliche Ausrüstung

  • Netzteil, das mit einer Quellenstrombelastbarkeit von mindestens 0,5 A bis zu 20 V liefert
  • Zweites Netzteil, das bis zu 20 V liefert (optional)
  • Eine elektronische DC-Last, um Strom aus dem LDO-Ausgang aufzunehmen
  • Oszilloskop zur Überwachung der Eingangsspannung, Ausgangsspannung und des Laststroms

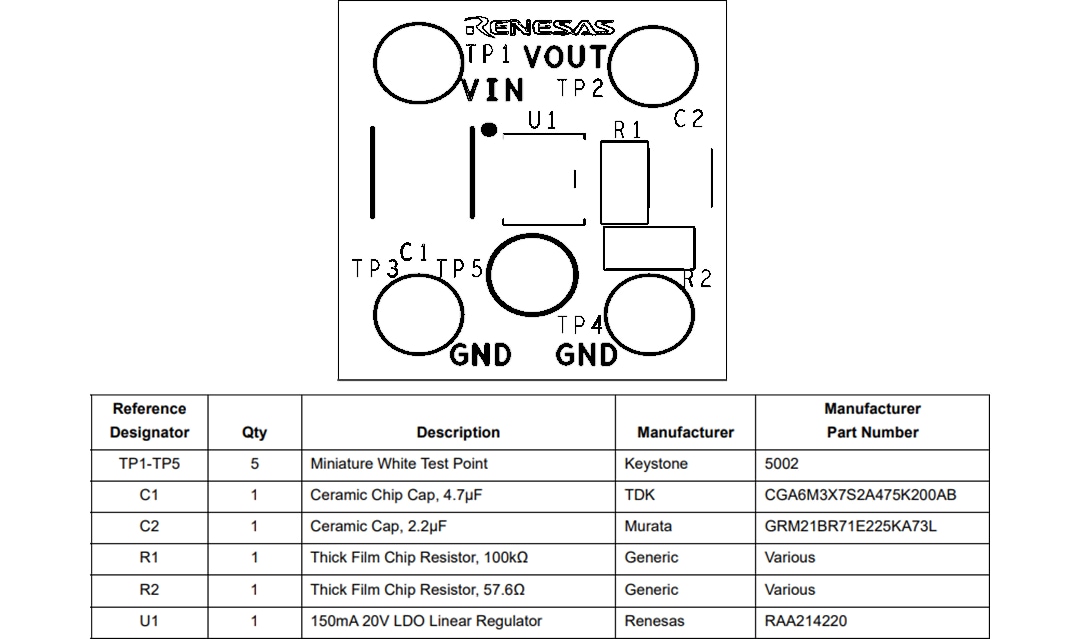

Board-Layout

Technische Zeichnung - Renesas Electronics RTKA214220DR0000BU Demonstrationsboard
