ROHM Semiconductor BD9xxN5-C 45 V Nano Cap™ Automotive-LDO-Regler
Die BD9xxN5-C 45 V Nano Cap™ Automotive-LDO-Regler von ROHM Semiconductor sind lineare Regler mit Nano-Cap-Topologie, die für einen geringen Stromverbrauch bei Stromversorgungen in verschiedenen Automobilanwendungen entwickelt wurden, bei denen eine direkte Verbindung zur Batterie erforderlich ist. Diese Produkte sind für maximale Absolutspannungen von bis zu 45 V und Ausgangsströme von bis zu 500 mA bei einem geringen Stromverbrauch von 25 μA (typisch) ausgelegt. Sie können die Ausgangsleistung mit einer Genauigkeit von ±2,0 % regeln.
Für diese Produktreihe kann ein Ausgangskondensator mit 470 nF (typisch) oder mehr verwendet werden, und selbst bei einer geringen Kapazität kann eine hervorragende Übergangsleistung erzielt werden. Die Ausgangsspannungsreihe umfasst 3,3 V, 5,0 V und einen einstellbaren Typ, der durch einen externen Widerstandsteiler gesteuert wird. Der Ausgangsspannung kann mittels eines externen Spannungsteilers, der an den ADJ-Pin angeschlossen ist, zwischen 1,0 V und 18 V eingestellt werden.
Der Ausgangs-Abschaltfunktion ist in den Bauteilen integriert. Ein logischer „HIGH“-Eingang am EN-Pin schaltet das Gerät ein, und die Bauteile werden durch einen logischen „LOW“-Eingang am EN-Pin deaktiviert. Die Bauteile verfügen über einen integrierten Überstromschutz, um das Gerät vor Schäden durch Kurzschluss oder Überlastung zu schützen. Diese BD9xxN5-C LDO-Regler von ROHM Semiconductor beinhalten auch einenÜbertemperaturschutz, um Schäden durch Überhitzung zu verhindern, sowie eine Unterspannungssperre, um Fehlfunktionen bei niedrigen Eingangsspannungen zu vermeiden. Darüber hinaus sind Keramikkondensatoren mit geringem ESR ausreichend für die Phasenkompensation geeignet.
Merkmale
- Nano Cap-Topologie
- QuiCur™-Topologie
- AEC-Q100-qualifiziert, Automobilstandard
- Unterstützende Produkte für die funktionale Sicherheit in der Automotive-Industrie
- Überstromschutz (OCP)
- Übertemperaturschutz (TSD)
- Unterspannungssperre (UVLO)
Applikationen
- Automotive (Antriebsstrang, Body-ECU)
- Infotainmentsysteme in Fahrzeugen
- Allgemeine Verbrauchergeräte, Industrieausrüstung
Technische Daten
- -40 °C bis +150 °C Temperaturbereich (Tj)
- Betriebseingangsbereich 3 V bis 42 V
- 3,3 V, 5,0 V oder anpassbare Ausgangsspannung
- Geringe Stromaufnahme: 25 μA (typisch)
- Ausgangsstrombelastbarkeit: 500 mA
- Hohe Ausgangsspannungsgenauigkeit: ±2,0 %

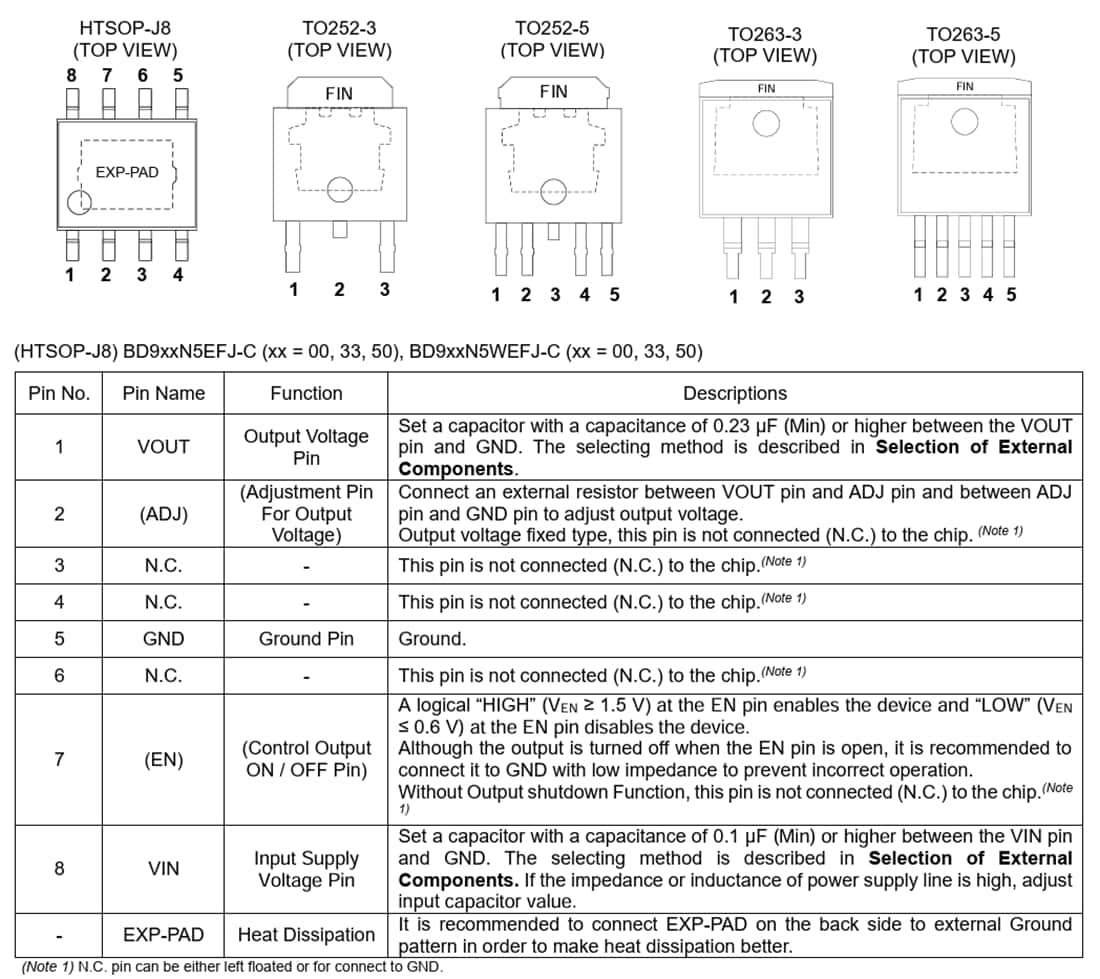

Pin-Konfigurationen/-Bezeichnungen

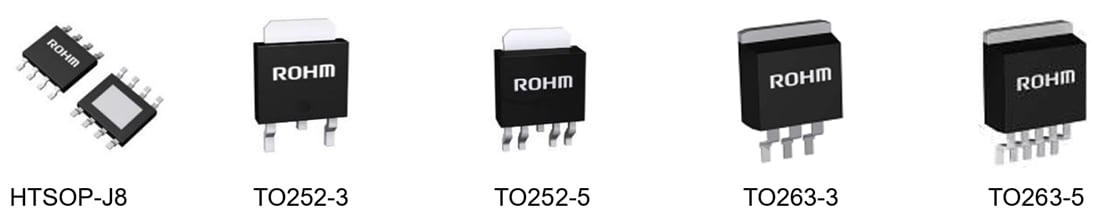

Gehäuse
