TDK HPL505028F Gewickelte Ferrit-Induktivitäten
TDK HPL505028F Die Ferrit-Induktivitäten verfügen über proprietäre Ferritmaterialien und einen Spulen-Aufbau ohne Verbindungsstellen, wodurch Hochzuverlässigkeit mit reduziertem Risiko offener Defekte gewährleistet wird. Dieser verbindungsfreie Aufbau hebt den magnetischen Fluss auf und reduziert so Elektromoagnetische Störung (EMI). Die Bauweise verwendet ein Ferritmaterial mit hoher Permeabilität, geringen Verlusten und einen Rahmen mit niedrigem Widerstand für einen Betriebstemperaturbereich von -55°C bis +155°C, einschließlich der Eigenerwärmung. TDK HPL505028F Gewickelte Ferrit-Induktivitäten bieten einen niedrigen Induktivitätsbereich von 60 nH bis 150 nH und bewältigen große Ströme mit hohem Wirkungsgrad, wodurch sie ideal für Schaltungen sind, die Hochstrom erfordern. Diese Induktivitäten eignen sich gut für fortschrittliche Treiber-Assistenzsysteme (ADAS) elektronische Steuergeräte (ECUs), Bild-Prozessoren und Ultrahochstrom-Fahrzeuganwendungen.
Merkmale
- Reduziert EMI durch ein einzigartiges Aufbau-Design, das den magnetischen Fluss aufhebt und Hochzuverlässigkeit durch verbindungsfreien Aufbau erreicht
- Niedrige Induktivität
- Hochstrom-Fähigkeit
- Hochzuverlässig
- Geringer Kriechverlust
- Verwendet Ferrit mit hoher Permeabilität, geringem Verlust und einem Rahmen mit geringem Widerstand
Applikationen
- ADAS-Steuergeräte
- Fahrzeug-Bildprozessoren
- Ultrahochstrom-Fahrzeuganwendungen
Technische Daten
- 60 nH bis 150 nH Induktivitätsbereich
- ±20 % Toleranz
- 100 kHz Messfrequenz
- 0,88 mΩ DC-Widerstand
- Betriebstemperaturbereich -55 °C bis +155 °C (einschließlich Eigenerwärmung)
- AEC-Q200-kompatibel

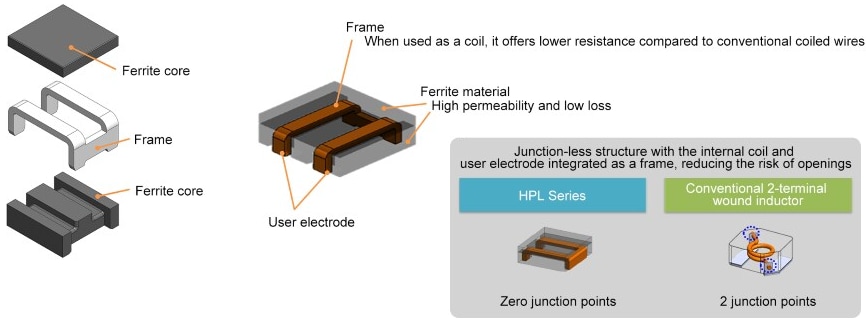

Produkt-Aufbau

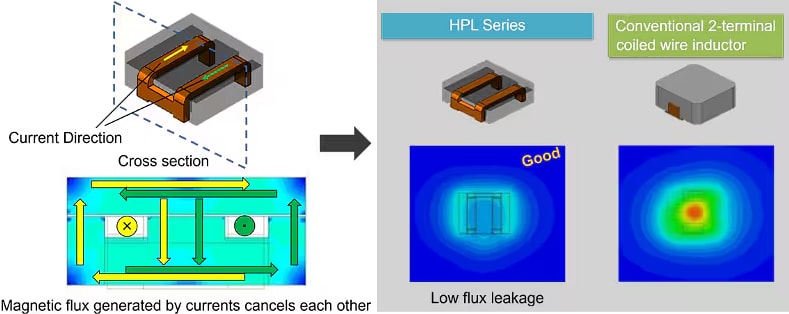

Magnetischer Flussabsatz
