Texas Instruments AMC0303M0510 Delta Sigma Modulator

Der Texas Instruments AMC0303M0510 Delta-Sigma-Modulator ist ein präziser, galvanisch isolierter Modulator mit einem ±50-mV-Eingang und internem Takt. Der Eingang ist für den Anschluss an niederohmige Nebenwiderstände optimiert, wie sie häufig in Applikationen verwendet werden. Die magnetisch robuste Isolierung ist für verstärkte 5 kV RMS(DWV-Gehäuse) und grundlegende 3kV RMS(D-Gehäuse) Isolierung für 60 Sekunden zertifiziert. Die geringe EMI dieses Modulators entspricht den Standards von CISPR-11 und CISPR-25. Der AMC0303M0510-Modulator arbeitet im erweiterten industriellen Temperaturbereich von -40 °C bis 125 °C. Dieser Modulator eignet sich ideal für Motorantriebe, photovoltaische Wechselrichter, Server-Netzteile (PSU) und Energie- Speichersysteme.

Merkmale

  • ±50 mV linearer Eingangsspannungsbereich
  • Versorgungsspannungsbereich:
    • 3.0 V bis 5,5 V High-Side (AVDD)
    • 2,7 V bis 5,5 V Low-Side (DVDD)
  • Geringe DC-Fehler:​
    • ±100 µV (maximal) Offset-Fehler
    • ±1µV/°C (maximal) Offset-Drift
    • ±0,2 % (maximal) Gain-Fehler
    • Gain-Drift: ±30 ppm/°C (max.)
    • Hoher CMTI: 150 V/ns (min.)
  • Erkennung fehlender High-Side-Versorgung
  • Niedrige EMI: Erfüllt die CISPR-11- und CISPR-25-Standards
  • Bewertung der verstärkten Isolierung
  • Sicherheitsbezogene Zertifizierungen:
    • DIN EN IEC 60747-17 (VDE 0884-17)
    • UL 1577
  • -40 °C bis 125 °C, vollständig spezifiziert über den erweiterten industriellen Temperaturbereich

Applikationen

  • Motorantriebe
  • Photovoltaik- Umrichter
  • Server-Netzteile (PSU)
  • Energiespeicher-Systeme

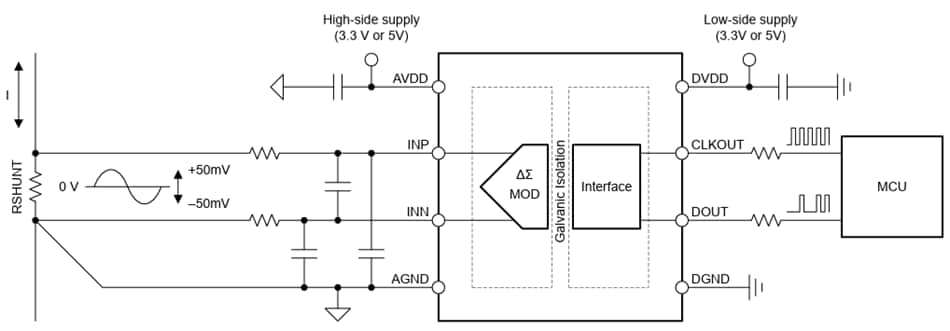

Application Diagram

Applikations-Schaltungsdiagramm - Texas Instruments AMC0303M0510 Delta Sigma Modulator

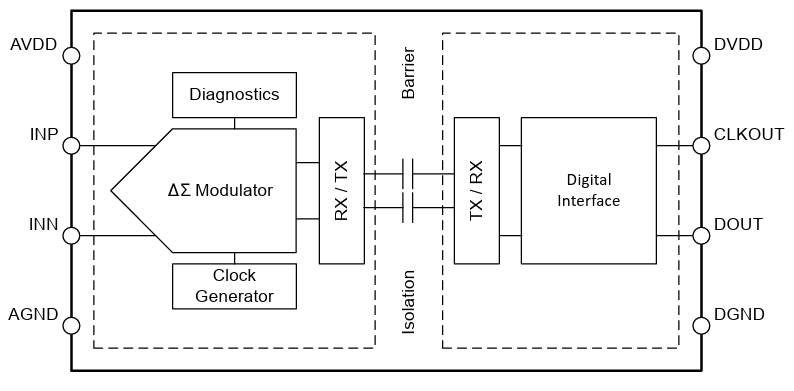

Blockdiagramm

Blockdiagramm - Texas Instruments AMC0303M0510 Delta Sigma Modulator
