Texas Instruments bq25960H Parallelgeschaltetes Ladegerät
Das parallele Batterieladegerät bq25960H von Texas Instruments ist eine Lösung für die Batterieladung mit einer Spitzeneffizienz von 98,1 % bei 8 A unter Verwendung einer Schaltkondensatorarchitektur für Einzellen-Li-Ionen-Batterien. Die Schaltkondensatorarchitektur ermöglicht, dass der Kabelstrom die Hälfte des Ladestroms beträgt, wodurch der Kabelleistungsverlust reduziert und der Temperaturanstieg begrenzt wird. Die zweiphasige Architektur reduziert die Anforderungen an die Eingangs- und Ausgangskondensatoren und erhöht die Ladeeffizienz. Bei Verwendung mit einem Hauptladegerät wie dem bq2589x oder bq2561x ermöglicht das System einen vollständigen Ladezyklus von der Erhaltungsladung bis zum Abschluss mit geringem Leistungsverlust im Konstantstrom- (CC) und Konstantspannungsmodus (CV).
Das bq25960H von Texas Instruments unterstützt das Laden im Bypass-Modus mit 5 A (früher Batterieschalterladung genannt) über interne MOSFETs. Der Rdson im Bypass-Modus-Ladepfad liegt für den Hochstrombetrieb bei 21 mΩ. Der integrierte Bypass-Modus ermöglicht die Abwärtskompatibilität eines 5-V-Schnellladeadapters zum Laden des Einzelzellen-Akkus. Das Gerät unterstützt die Konfiguration mit zwei Eingängen durch integrierte Treiber- und Mux-Steuerung für externe N-FETs. Es ermöglicht auch einen einzelnen Eingang mit einem einzelnen N-FET oder ohne externen N-FET.
Merkmale
- Paralleles Ladegerät mit Schaltkondensatoren und 98,1 % Spitzeneffizienz, das die Schnellladung mit 8 A unterstützt
- Zum Patent angemeldete Zweiphasen-Schaltkondensator-Architektur, optimiert für höchste Effizienz
- Die Eingangsspannung beträgt das Zweifache der Batteriespannung
- Der Ausgangsstrom beträgt das Zweifache des Eingangsstroms
- Reduziert den Leistungsverlust über das Eingangskabel
- Integrierte 5-A-Bypass-Modus-Schnellladung
- 21 mΩ Rdson Ladepfadwiderstand zur Unterstützung 5-A-Eingangs- und 5-A-Ausgangsladestroms
- Power-Mux-Controller mit zwei Eingängen zur Quellenauswahl beim Schnellladen und im USB On-The-Go (OTG)/Reverse-TX-Modus
- Stellt ein Gate-Ansteuersignal für externe OVP GaN-FETs und OVP N-FETs bereit
- Unterstützt mindestens 1,2 V I2C Pullup
- Unterstützt einen breiten Eingangsspannungsbereich
- Bis zu 12,75 V Betriebseingangsspannung
- Maximale Eingangsspannung von 40 V mit optionalem externen ACFET und 20 V ohne externen ACFET
- Paralleles Laden mit synchronisierten dualen bq25960H-Verfahren für bis zu 13 A Ladestrom
- Integrierte programmierbare Schutzfunktionen für sicheren Betrieb
- Eingangs-Überspannungsschutz (BUSOVP) und Batterie-Überspannungsschutz (BATOVP)
- Eingangs-Überstromschutz (BUSOCP) und Batterie-Überstromschutz (BATOCP)
- Ausgangsüberspannungsschutz (VOUTOVP)
- Eingangsunterstromschutz (BUSUCP) und Eingangsrückstromschutz (BUSRCP), um das Herausziehen des Adapters zu erkennen und einen Rückstoß zu verhindern
- Temperaturüberwachung von Batterie und Steckverbinder (TSBAT_FLT und TSBUS_FLT)
- Sperrschicht-Übertemperaturschutz (TDIE_FLT)
- Programmierbare Einstellungen für die Systemoptimierung
- Interrupts und Interrupt-Maskierung
- ADC-Messwerte und Konfiguration
- Alarmfunktionen für die Host-Steuerung
- Integrierter 16-Bit-ADC für Spannungs-, Strom- und Temperaturüberwachung
Applikationen
- Smartphone
- Tablet

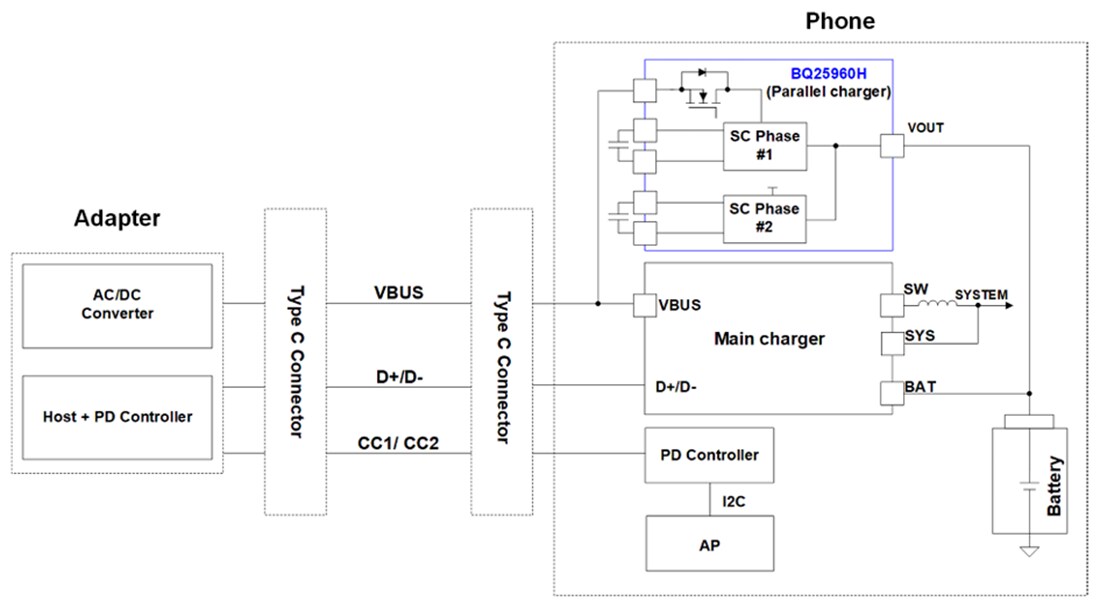

Vereinfachtes Schaltschema
