Texas Instruments bq7961x/bq7961x-Q1 Batterieüberwachung

Batterieüberwachung, Ausgleich und Schutz bq7961x/bq7961x-Q1 von Texas Instruments bietet hochpräzise Zellspannungsmessungen in weniger als 200µs für 12-S-, 14-S- und 16-S-Batteriemodule in Hochspannungs-Batteriemanagementsystemen in HEV/EV. Die Produktfamilie der Monitore bietet verschiedene Kanaloptionen in der gleichen Gehäuseausführung, was eine Pin-zu-Pin-Kompatibilität ermöglicht und die Wiederverwendung der bewährten Software und Hardware auf allen Plattformen unterstützt. Die integrierten Frontend-Filter ermöglichen dem System die Implementierung mit einfachen Differential-RC-Filtern mit niedriger Nennspannung auf den Zelleneingangskanälen. Die integrierten Nach-ADC-Tiefpassfilter ermöglichen gefilterte, DC-ähnliche Spannungsmessungen für eine bessere Ladezustandsberechnung (SOC). Die bq7961x/bq7961x-Q1 von Texas Instruments unterstützt einen autonomen internen Zellenausgleich mit Temperaturüberwachung zur automatischen Unterbrechung und setzt den Ausgleich fort, um einen Übertemperaturzustand zu vermeiden.

Merkmale

Für Fahrzeuganwendungen zugelassen
Mit den folgenden Ergebnissen AEC-Q100-qualifiziert:
- Bauteiltemperatur Klasse 1 (-40 °C bis +125 °C Umgebungsbetriebstemperaturbereich)
- HBM-ESD-Bauteilklassifikation Stufe 2
- CDM-ESD-Bauteilklassifikation Stufe C4B
Mit der funktionalen Sicherheit konform
- Für funktionale Sicherheitsapplikationen ausgelegt
- Dokumentation zur Unterstützung des Systemdesigns gemäß ISO 26262
- Systematische Fähigkeit bis zu ASIL D
- Hardware-Fähigkeit bis zu ASIL D
ADC-Genauigkeit: +/-1,5 mV
Pin-Gehäuse- und Software-kompatible Gerätefamilie
- Stapelbarer Überwachungsmonitor 16 S (bq79616-Q1) und (BQ79616H-Q1), 14 S (bq79614-Q1), und 12 S (bq79612-Q1)
- Eigenständiges 48-V-Überwachungssystem (bq75614-Q1)
Integrierter Redundanzpfad für Spannungs- und Temperaturdiagnose

Hochgenaue Zellspannungsmessungen innerhalb von 128 µs für alle Zellenkanäle
Integrierte konfigurierbare Nach-ADC-Digital-Tiefpassfilter
Unterstützt die Verbindung und Messung der Sammelschiene
Eingebautes Host-gesteuertes Hardware-Reset, um POR-ähnliches Bauteil-Reset zu emulieren
Unterstützt den internen Zellenausgleich
- Ausgleichsstrom bei 240 mA
- Integriertes Ausgleichs-Wärmemanagement mit automatischer Pause- und Wiederaufnahme-Steuerung

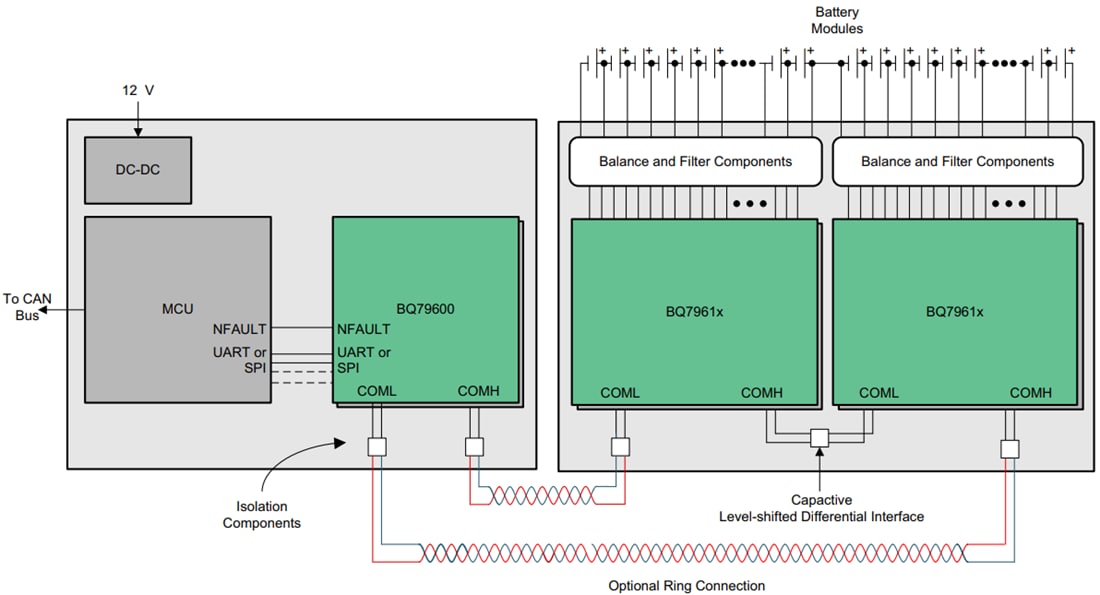

Isolierte Fifferential-Verkettungskommunikation mit einer optionalen Ringarchitektur
Embedded-Fehlersignal und -Herzschlag über eine Kommunikationsleitung
UART-/SPI-Host-Schnittstelle/Kommunikationsbrücken-Bauteil bq79600-Q1
Integrierter SPI-Master
