Texas Instruments bq79631-Q1 Batterieüberwacher und Ausgleichsregler
Der Texas Instruments bq79631-Q1 Batterieüberwacher und Ausgleichsregler bietet eine hochgenaue Messung, die geteilte Abwärtsspannungen von Hochspannungsknoten messen kann. Diese Spannungsknoten umfassen Pack+ (HV-Batterie-Pluspol), Sicherung, Laden (Anschluss), Link (Last) in einem Batterie-Anschlusskasten (BJB) oder Batterietrenneinheitssystem (BDU). Wichtige Spannungsmessungen können die integrierten digitalen Tiefpassfilter nutzen. Das Bauteil verfügt über einen hochgenauen integrierten Stromsensor-ADC, der in der Lage ist, den Strom in einem Low-Side-Shunt-Widerstand zu messen. Das Bauteil kann den Isolationswiderstand mit einem internen ADC messen und jedes für diese Messung erforderliche Schaltschema steuern. Acht GPIOs/Hilfseingänge können für die Thermistormessung, Ansteuerung von Relais, Spannungsmessung und als Master-SPI-Schnittstelle zu Peripherie-SPI-Bauteilen verwendet werden. Die isolierten bidirektionalen Verkettungsanschlüsse unterstützen sowohl eine Kondensator- als auch Transformator-basierte Isolierung. Darüber hinaus unterstützt das Bauteil die Kommunikation über UART.
Die Host-Kommunikation mit dem bq79631-Q1 von Texas Instruments kann über die dedizierte UART-Schnittstelle des Bauteils oder über ein bq79600-Q1 Kommunikationsbrücken-Bauteil verbunden werden. Darüber hinaus ermöglicht eine isolierte, differenzielle Verkettungskommunikations-Schnittstelle dem Host die Kommunikation mit anderen UIR-Monitoren und sogar Zellenüberwachungen über eine einzige Schnittstelle. Im Falle einer Unterbrechung der Kommunikationsleitung ist die Verkettungskommunikations-Schnittstelle mit einer Ringarchitektur konfigurierbar, die es dem Host ermöglicht, mit Bauteilen an beiden Enden des Stapels zu kommunizieren.
Merkmale
- Für Fahrzeuganwendungen zugelassen
- Mit den folgenden Ergebnissen gemäß AEC-Q100 qualifiziert:
- Bauteiltemperatur Klasse 1 (-40 °C bis +125 °C Umgebungsbetriebstemperaturbereich)
- HBM-ESD-Bauteilklassifikation Stufe 2
- CDM-ESD-Bauteilklassifikation Stufe C4B
- Mit der funktionalen Sicherheit konform
- Für funktionale Sicherheitsapplikationen ausgelegt
- Dokumentation zur Unterstützung des Systemdesigns gemäß ISO 26262
- Systematische Fähigkeit bis zu ASIL D
- Hardware-Fähigkeit bis zu ASIL D
- Differenzielle Spannungsmessungen mit integrierter Filterung
- Messen von Paket+, Sicherung, Link±, Laden±
- Messung von Isolationswiderstandsspannung
- Integrierte Präzisionsstrommessung
- Unterstützt Low-Side-Shunt-Widerstand
- Isolationswiderstandüberwachungsfunktion
- Acht GPIO-Eingänge als IO-, SPI-, ADC- und Temperaturmessung
- Isolierte differenzielle Verkettungskommunikation mit einer optionalen Ringarchitektur
- Vereinfacht das BJB-/BDU-System durch Eliminierung von Sicherheits-MCU, CAN-Transceivern und Mehrdraht-Schnittstelle
- UART-Hostschnittstelle
- Synchronisierte Strom- und Spannungsmessungen
- Stapelbar und synchronisiert mit anderen Zellen und UI-Überwachungen 16S (bq79616-Q1, bq79656-Q1), 14S (bq79614-Q1, bq79654-Q1), 12S (bq79612-Q1, bq79652-Q1) und bq79631
- Integrierter SPI-Master
Applikationen
- Vollelektro-, Plug-in-Hybrid- und Hybrid-Fahrzeuge

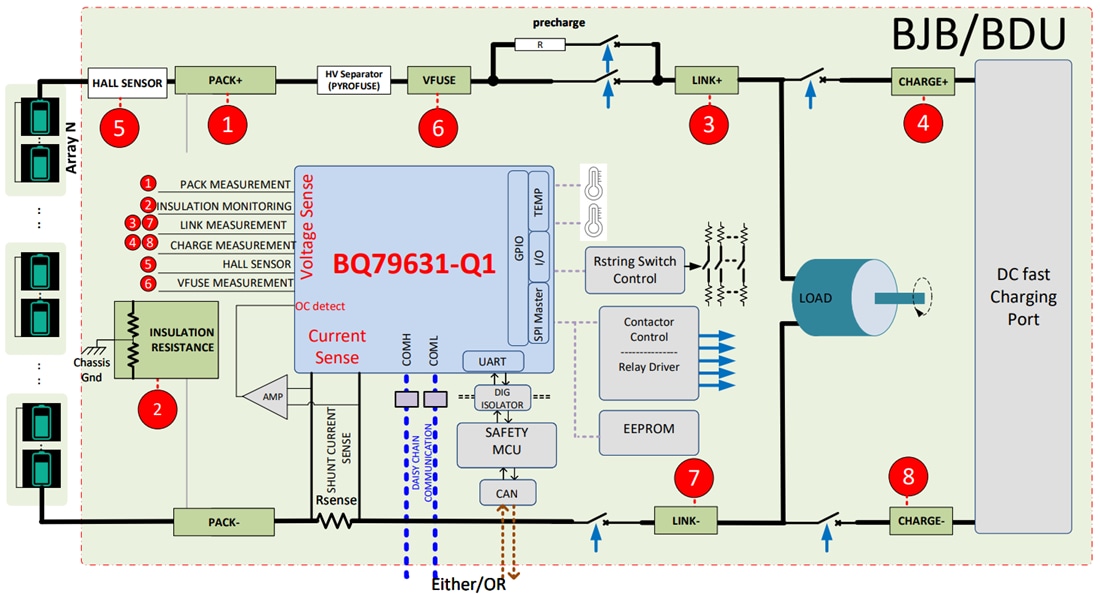

Vereinfachtes Systemdiagramm
Verwandte Produkte
Texas Instruments bq79600-Q1 Automotive-SPI/UART-Kommunikationsschnittstelle
Entwickelt als Schnittstelle zwischen einem Mikrocontroller (MCU) und Batterieüberwachungs-ICs von TI.
