Texas Instruments INA232 Strom-/Spannungs-/Leistungswächter
Der Texas Instruments INA232 Strom-/Spannungs-/Leistungswächter ist ein digitaler 16-Bit Stromwächter mit einer I2C-/SMBus-kompatiblen Schnittstelle. Das Bauteil ist mit vielen digitalen Busspannungen, beispielseise 1,2 V, 1,8 V, 3,3 V und 5,0 V konform. Das Bauteil überwacht die Spannung über einen externen Messwiderstand und meldet Strom-, Busspannungs- und Leistungswerte.
Der INA232 verfügt über programmierbare ADC-Umwandlungszeiten und Mittelwertbildung. Das Bauteil zeichnet sich außerdem durch einen programmierbaren Kalibrierungswert mit einem internen Multiplikator aus, der eine direkte Anzeige der Leistung in Watt und des Stroms in Ampere ermöglicht. Das Bauteil überwacht die Busspannung auf dem IN-Pin und kann vor Über-/Unterspannungs- und Über-/Unterstrombedingungen warnen. Die hohe Eingangsimpedanz im Strommessmodus ermöglicht größere Strommesswiderstände, um Systemströme mit kleinem Wert zu messen.
Der INA232 von Texas Tnstruments misst Strom bei Gleichtakt-Busspannungen, die unabhängig von der Versorgungsspannung von -0,3 V bis 48 V variieren können. Das Bauteil wird von einer einzelnen Versorgung von 1,7 V bis 5,5 V betrieben und zieht im Normalbetrieb einen typischen Versorgungsstrom von 300 µA. Das Bauteil kann in einen stromsparenden Standby-Modus versetzt werden, in dem der typische Betriebsstrom 2,2 µA beträgt.
Merkmale
- High-Side- oder Low-Side-Strommessung
- Wird mit einer Stromversorgung von 1,7 V bis 5,5 V betrieben
- Meldet Spannung, Strom und Leistung
- 20 mV/80 mV programmierbarer Skalenendwert-Bereich
- -0,3 V bis 48 V Eingangsgleichtaktbereich
- Stromüberwachungsgenauigkeit
- 16-Bit ADC-Auflösung
- Gain-Fehler: 0,3 % (max.)
- Offset: 50 µV (max.)
- Niedriger Bias-Eingangsstrom: 10 nA (max.)
- Konfigurierbare Mittelwertoptionen
- Allgemeine Anrufadressierung ermöglicht die Synchronisierung der Umwandlung von Bauteilen
- Alarmgrenzen für Über- und Unterstromereignisse
- 1,2-V-konforme I2C-SMBus-Schnittstelle
- Zwei Bauteil-Adressoptionen mit vier Pin-wählbarer Adresse
- SOT23-8-Gehäuse
- Betriebstemperatur: -40 °C bis +125 °C
Applikationen
- Smart-Lautsprecher
- Akkuladegeräte
- Leistungsmanagement
- Batteriezellenüberwachung und -Balancer
- Rack-Server

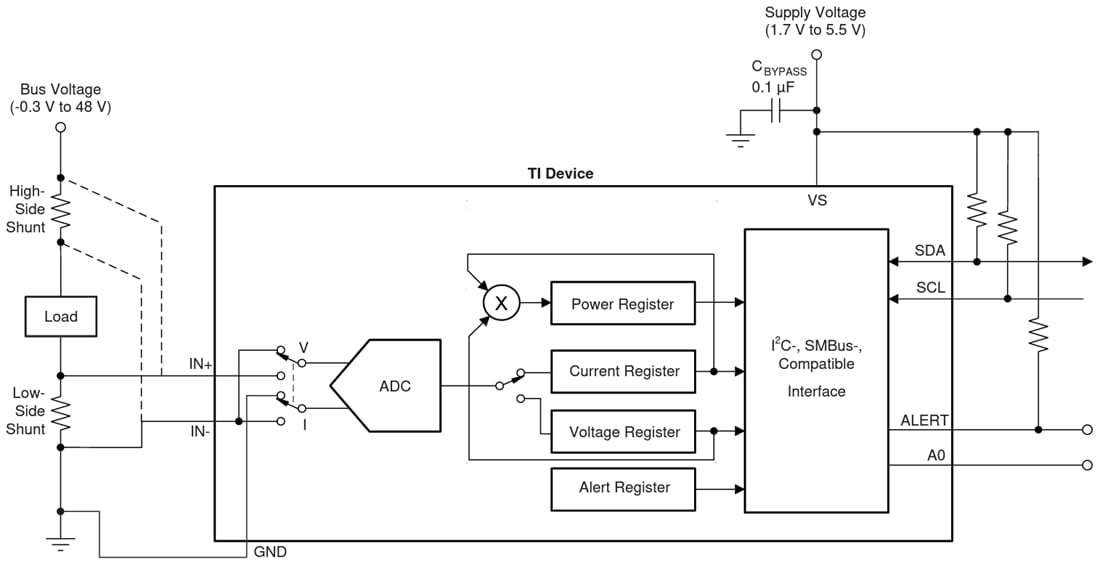

Funktionales Blockdiagramm
