Texas Instruments INA238/INA238-Q1 Strom-/Spannungs-/Leistungsüberwachung
Der Texas Instruments INA238/INA238-Q1 Strom-/Spannungs-/Leistungswächter ist ein extrem präziser digitaler Leistungswächter mit einem 16-Bit-Delta-Sigma-ADC, der speziell für Stromsensorapplikationen ausgelegt ist. Das Bauteil kann einen voll skalierten Differenzeingang von ±163,84 mV oder ±40,96 mV über ein resistives Shunt-Sense-Element mit Gleichtaktspannungsunterstützung von -0,3 V bis +85 V messen. Der INA238 meldet Strom, Busspannung, Temperatur und Leistung, während er im Hintergrund die erforderlichen Berechnungen durchführt. Der integrierte Temperatursensor bietet eine Genauigkeit von ±1 °C für die Chip-Temperaturmessung und eignet sich zur Überwachung der Umgebungssystemtemperatur des Systems.
Das Design mit niedrigem Offset und niedriger Gain-Drift des INA238/INA238-Q1 von Texas Instruments ermöglicht die Verwendung in präzisen Systemen, die während der Herstellung keiner Kalibrierung von mehreren Temperaturen unterzogen werden. Darüber hinaus ermöglichen die sehr niedrige Offsetspannung und das sehr niedrige Rauschen den Einsatz in A- bis kA-Sensorapplikationen und bieten einen großen Dynamikbereich ohne wesentliche Verlustleistung auf dem Nebenwiderstands-Messelement. Der niedrige Eingangs-Bias-Strom des Bauteils ermöglicht die Verwendung von größeren Strommesswiderständen, wodurch genaue Strommessungen im Mikroampere-Bereich ermöglicht werden. Das Bauteil ermöglicht wählbare ADC-Wandlungszeiten von 50 µs bis 4,12 ms sowie eine Abtastmittelung von 1x bis 1.024x, was zusätzlich zur Reduzierung des Rauschens der gemessenen Daten beiträgt.
Merkmale
- 16-Bit-Delta-Sigma-ADC mit hoher Auflösung
- Stromüberwachungsgenauigkeit
- Offsetspannung: ±5 µV (max.)
- Offset-Drift: ±0,02 µV/°C (max.)
- Gain-Fehler: ±0,1 % (max.)
- Gain-Fehlerdrift: ±25 ppm/°C (max.)
- Gleichtaktunterdrückung: 140 dB (min.)
- Genauigkeit der Leistungsüberwachung
- Full-Scale von 0,7 %, -40 °C bis 125 °C (max.)
- Schnelle Alarmreaktion: 75 µs
- Großer Gleichtaktbereich: -0,3 V bis +85 V
- Bus-Spannungsmesseingang: 0 V bis 85 V
- Full-Scale-Nebenwiderstands-Differentialbereich: 163,84 mV/±40,96 mV
- Eingangs-Bias-Strom: 2,5 nA (max.)
- Temperatursensor: ±1 °C (max. bei 25 °C)
- Programmierbare Wandlungszeit und Mittelwertbildung
- 2,94-MHz-Hochgeschwindigkeits-I2C-Schnittstelle mit wählbaren 16-Pin-Adressen
- Wird von einer Versorgung von 2,7 V bis 5,5 V betrieben
- Betriebsstrom: 640 µA (typisch)
- Abschaltstrom: 5 µA (max.)
Applikationen
- DC/DC-Wandler und Wechselrichter
- Industrie-Akkus
- Power-over-Ethernet (PoE)
- Telekommunikationsanlagen
- Unternehmensserver

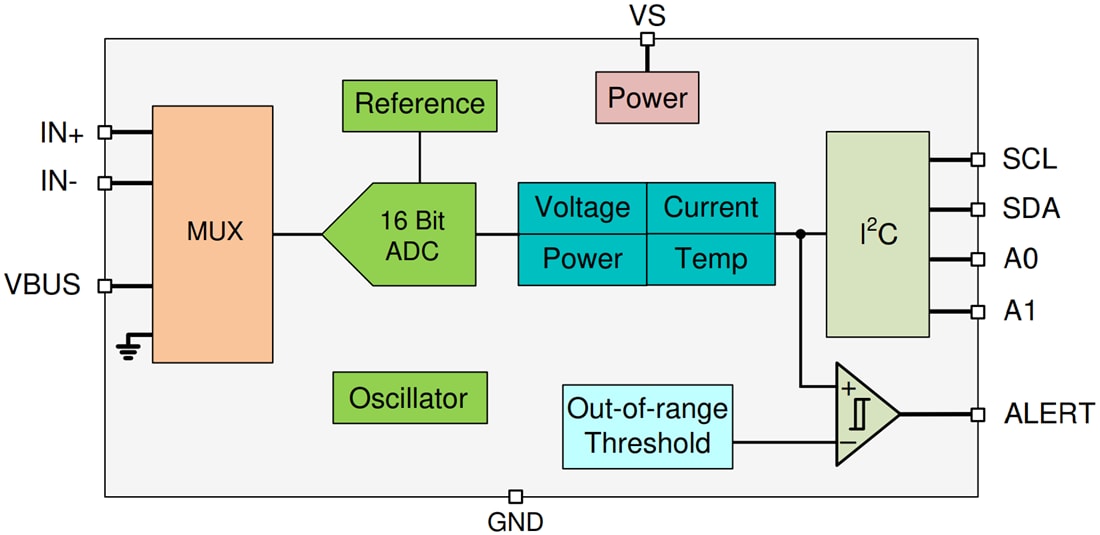

Funktionales Blockdiagramm
Dazugehöriges Development Tool
Texas Instruments INA2xxEVM Leistungsüberwachungs-Evaluierungsmodule
Zur Evaluierung der Hauptfunktionen und des Betriebsverhaltens des INA228, INA229, INA237, INA238 oder INA239 ausgelegt.
