Texas Instruments INA239/INA239-Q1 Strom-/Spannungs-/Leistungswächter
Die Strom-/Spannungs-/Leistungswächter INA239/INA239-Q1 von Texas Instruments sind hochpräzise digitale Leistungswächter mit einem 16-Bit-Delta-Sigma-ADC, die speziell für Strommessanwendungen entwickelt wurden. Das Gerät kann einen vollständigen Differenzeingang von ±163,84 mV oder ± 40,96 mV über ein Widerstands-Shunt-Erkennungselement mit Gleichtaktspannungsunterstützung von–0,3 V bis +85 V messen. Der INA239/INA239-Q1 meldet Strom, Busspannung, Temperatur und Leistung und führt gleichzeitig die erforderlichen Berechnungen im Hintergrund durch. Der integrierte Temperatursensor misst die Werkzeugtemperatur mit einer Genauigkeit von ±1 °C und ist hilfreich für die Überwachung der Umgebungstemperatur des Systems.
Das Design des Texas Instruments INA239 mit geringer Offset- und Verstärkungsdrift ermöglicht den Einsatz in präzisen Systemen, die während der Fertigung keiner Multitemperaturkalibrierung unterzogen werden. Darüber hinaus ermöglichen die sehr niedrige Offsetspannung und das sehr niedrige Rauschen den Einsatz in A- bis kA-Sensorapplikationen und bieten einen großen Dynamikbereich ohne wesentliche Verlustleistung auf dem Nebenwiderstands-Messelement. Der niedrige Eingangs-Bias-Strom des Bauteils ermöglicht die Verwendung von größeren Strommesswiderständen, wodurch genaue Strommessungen im Mikroampere-Bereich ermöglicht werden. Das Bauteil ermöglicht wählbare ADC-Wandlungszeiten von 50 µs bis 4,12 ms sowie eine Abtastmittelung von 1x bis 1.024x, was zusätzlich zur Reduzierung des Rauschens der gemessenen Daten beiträgt.
Merkmale
- 16-Bit-Delta-Sigma-ADC mit hoher Auflösung
- Stromüberwachungsgenauigkeit
- Offsetspannung: ±5 µV (max.)
- Offset-Drift: ±0,02 µV/°C (max.)
- Gain-Fehler: ±0,1 % (max.)
- Gain-Fehlerdrift: ±25 ppm/°C (max.)
- Gleichtaktunterdrückung: 140 dB (min.)
- Genauigkeit der Leistungsüberwachung
- Full-Scale von 0,7 %, -40 °C bis 125 °C (max.)
- Schnelle Alarmreaktion: 75 µs
- Großer Gleichtaktbereich: -0,3 V bis +85 V
- Bus-Spannungsmesseingang: 0 V bis 85 V
- Full-Scale-Nebenwiderstands-Differentialbereich: 163,84 mV/±40,96 mV
- Eingangs-Bias-Strom: 2,5 nA (max.)
- Temperatursensor: ±1 °C (max. bei 25 °C)
- Programmierbare Wandlungszeit und Mittelwertbildung
- SPI-Wandlungszeit und Mittelwert von 10 MHz
- Wird von einer Versorgung von 2,7 V bis 5,5 V betrieben
- Betriebsstrom: 640 µA (typisch)
- Abschaltstrom: 5 µA (max.)
Applikationen
- DC/DC-Wandler und Wechselrichter
- Industrie-Akkus
- Power-over-Ethernet (PoE)
- Telekommunikationsanlagen
- Unternehmensserver

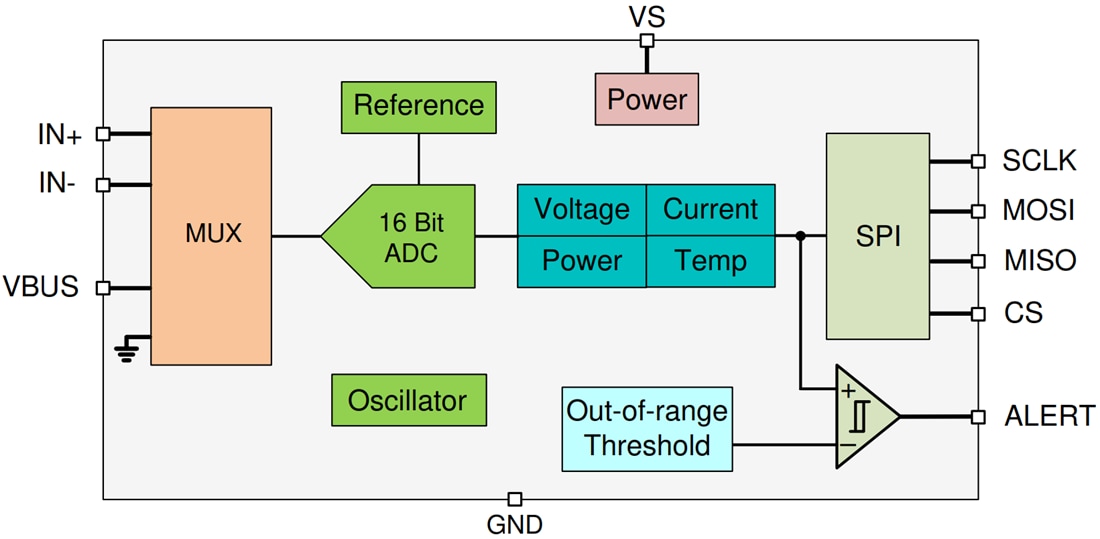

Funktionales Blockdiagramm
Dazugehöriges Development Tool
Texas Instruments INA2xxEVM Leistungsüberwachungs-Evaluierungsmodule
Zur Evaluierung der Hauptfunktionen und des Betriebsverhaltens des INA228, INA229, INA237, INA238 oder INA239 ausgelegt.
