Texas Instruments INA4230 16-Bit-Digital-Stromwächter
Der INA4230 Vierkanal-16-Bit-Digital-Stromwächter von Texas Instruments hat eine I2C/SMBus-kompatible Schnittstelle, die mit digitalen Busspannungen von 1,2 V bis 5 V kompatibel ist. Das Bauelement überwacht die Spannung an einem externen Messwiderstand und meldet Werte für die Shunt-Spannung, die Busspannung, den Strom, die Leistung und die Energie der einzelnen Kanäle.
Der INA4230 verfügt über programmierbare ADC-Wandlungszeiten und eine Mittelwertbildung, die für alle Kanäle gleich ist. Jeder Kanal hat einen programmierbaren Kalibrierwert mit einem internen Multiplikator, der das direkte Ablesen von Leistung in Watt, Strom in Ampere und Energie in Joule ermöglicht. Jeder Kanal überwacht die Busspannung am IN-Pin und kann bei Über- und Unterstrom sowie bei Über- und Unterspannung warnen. Die hohe Eingangsimpedanz im Strommessmodus ermöglicht die Verwendung größerer Strommesswiderstände, die zur Messung kleiner Systemströme erforderlich sind.
Der INA4230 von Texas Instruments misst den Strom bei Gleichtakt-Busspannungen, die von -0,3V bis 48 V variieren können, unabhängig von der Versorgungsspannung. Das Bauelement wird mit einer einzigen Stromversorgung von 1,7 V bis 5,5 V betrieben und zieht im Normalbetrieb einen typischen Strom von 400 µA. Bei einem typischen Betriebsstrom von 2,5 µA kann das Bauelement in einen stromsparenden Standby-Modus versetzt und über den Enable-Pin vollständig deaktiviert werden, um einen Versorgungsstrom von weniger als 1 µA zu erreichen. Das Bauelement verfügt über 16 programmierbare Adressen und ist für den Betriebstemperaturbereich zwischen -40 °C und 125 °Cspezifiziert.
Merkmale
- High-Side- oder Low-Side-Strommessung
- Funktioniert mit einer Stromversorgung von 1,7 V bis 5,5 V
- Meldet Strom, Spannung, Leistung und Energie
- Programmierbarer Skalenendwertbereich von 20 mV/80 mV
- Eingangs-Gleichtaktbereich von -0,3 V bis 48 V
- Genauigkeit der Stromüberwachung
- 16-Bit ADC-Auflösung
- 0,75 % Gain-Fehler (max.)
- 75 µV Offset (max.)
- Genauigkeit der Leistungsüberwachung
- 1,5 % Skalenendwert (max.)
- Genauigkeit der Energieüberwachung
- 2 % Skalenendwert (max.)
- Niedrige Eingangsvorspannungsströme von maximal 5nA
- Niedriger Abschaltstrom von 1 µA (maximal)
- Konfigurierbare Mittelwertoptionen
- Alarmgrenzen für Über- und Unterstromereignisse
- 1,2-V-konforme I2C-, SMBus-Schnittstelle
- 16 pin-wählbare Adressen
- DSBGA-16-Gehäuse (1,5 mm × 1,5 mm)
Applikationen
- Notebooks
- Überwachungskameras
- Automatisierung im Einzelhandel
- Leistungsmanagement
- Batteriezellenüberwachung und -Balancer
- Rack-Server

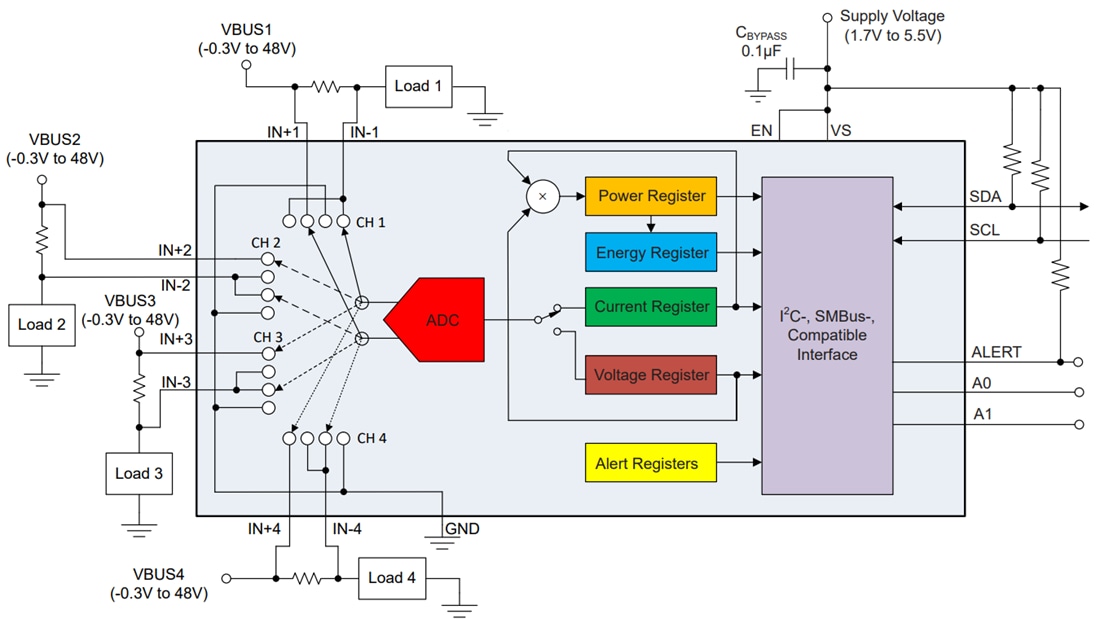

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments INA423xEVM Evaluierungsmodule (EVMs)
Die Plattform evaluiert die wichtigsten Funktionen und Leistungen von INA4230 und INA4235.
