Texas Instruments LMR38015/LMR38015-Q1 Synchrone Abwärtswandler
Texas Instruments LMR38015/LMR38015-Q1 Synchrone Abwärtswandler sind zur Reduzierung des Bedarfs an externen Überspannungsschutzkomponenten ausgelegt, indem sie über einen großen Eingangsspannungsbereich regeln. Der LMR38015/LMR38015-Q1 wird bei Einbrüchen der Eingangsspannung bis hinunter zu 4,2 V, bei Bedarf mit einem Tastverhältnis von fast 100 %, betrieben. Diese Eigenschaft macht dieses Bauteil zu einer ausgezeichneten Wahl für 48-V-Automotive-Batterieapplikationen und MHEV/EV-Systeme, da die maximale Eingangsspannung 85 V beträgt.
Zur Aktivierung des LMR38015/LMR38015-Q1 ist ein Freigabe-Pin mit hoher Spannung vorhanden. Das Bauteil wird mit einer großen Eingangsversorgungsspannung verbunden oder über eine präzise UVLO-Steuerung beim Ein- und Ausschalten aktiviert. Dank der integrierten Filterung und Verzögerung zeigt die Power-Good-Flag den Systemstatus genau an, so dass kein externer Supervisor erforderlich ist. Das Bauteil verfügt über eine Pseudozufalls-Spreizspektrum-Option für minimale EMI. Die Schaltfrequenz kann zwischen 200 kHz und 2,2 MHz konfiguriert werden, um rauschempfindliche Frequenzbänder zu vermeiden. Darüber hinaus kann die Frequenz über den RT-Pin programmiert werden, um die Effizienz bei niedrigen Betriebsfrequenzen zu verbessern oder die Größe des Designs bei hohen Betriebsfrequenzen zu reduzieren.
Das Bauteil verfügt über integrierte Schutzfunktionen wie Kurzschlussschutz im Hiccup-Modus, zyklusweise Strombegrenzung und thermische Abschaltung im Falle einer übermäßigen Verlustleistung. Der LMR38015-Q1 von Texas Instruments ist qualifiziert nach AEC-Q100 Klasse 1 und ist in einem 12-poligen WSON-Gehäuse erhältlich.
Merkmale
- Für robuste Applikationen konfiguriert
- 4,2 V bis 80 V Eingangsspannungsbereich
- 1,5 A Dauerausgangsstrom
- Extrem niedriger 40 µA Betriebsruhestrom
- 200 kHz bis 2,2 MHz anpassbare Schaltfrequenz
- Frequenzsynchronisation mit externem Takt
- 97% maximales Tastverhältnis
- Unterstützt Startereignisse mit voreingestelltem Ausgang
- ±1,5 % Referenzspannungstoleranz über Temperatur
- Präzisionsfreigabe
- Einfach zu verwenden mit integriertem Kompensationsnetzwerk, das eine geringe Stücklistenanzahl ermöglicht
- Integrierte Synchrongleichrichtung
- 12-polige benetzbare WSON-Flanke mit integriertem PowerPAD™ Schaltkreispaket
- PFM- und FPWM-Optionen
- AEC-Q100 qualifiziert für Automobilanwendungen
- Temperaturklasse 1 (-40 °C bis +150 °C, TJ)
- Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- Entwickelt für niedrige EMI-Anforderungen
- Spreizspektrum-Option für reduzierte Emissionsspitzen
- Geringe Paketparasiten erleichtern die Einhaltung der CIPR25 Klasse 5
Applikationen
- Wechselrichter und Motorsteuerung für Kraftfahrzeuge
- DC/DC-Wandler für Kraftfahrzeuge
- Batteriemanagementsystem für Kraftfahrzeuge
- 48-V-Vorspannungsversorgungen für Mildhybrid-Steuergeräte
Videos

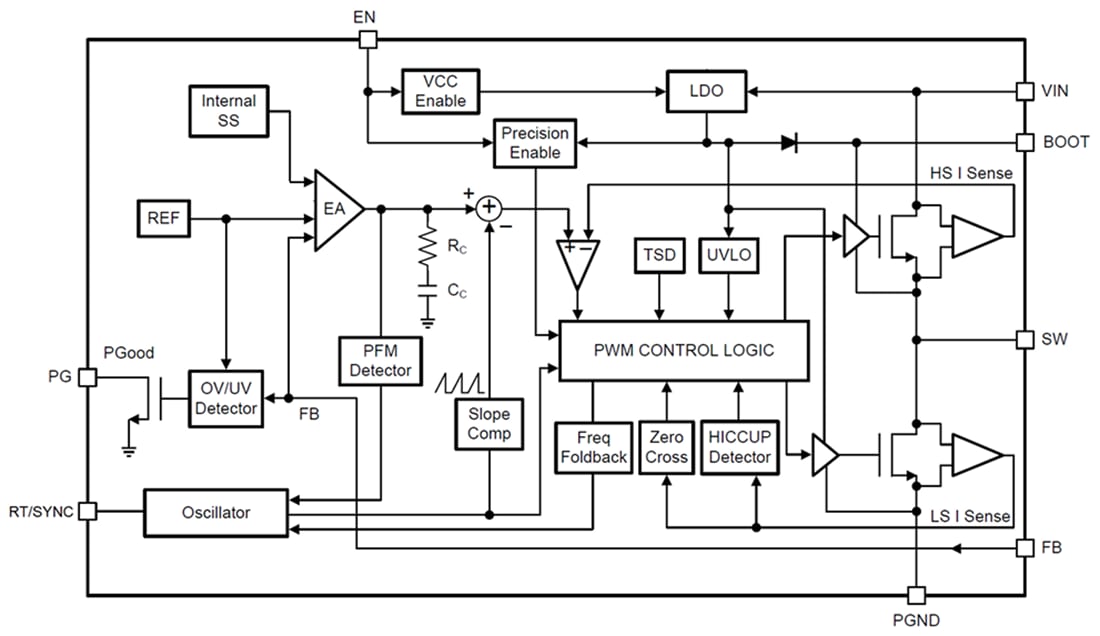

Funktionales Blockdiagramm
Datenblätter
Development Tool
Texas Instruments LMR38025QEVM Evaluierungsmodul
Verwendet einen synchronen Abwärtswandler LMR38025SQDRRRQ1 mit einem weiten Tastverhältnisbereich.
