Texas Instruments LMR514x5/LMR514x5-Q1 Synchrone Abwärtswandler
LMR514x5/LMR514x5-Q1 Synchrone Abwärtswandler von Texas Instruments können einen Laststrom von bis zu 2,5 A oder 3,5 A ansteuern. Durch die Implementierung eines breiten Eingangsbereichs von 4 V bis 36 V eignen sich die Geräte ideal für eine Vielzahl von industriellen Anwendungen, die eine Leistungsregelung von einer ungeregelten Quelle erfordern. Die benutzerfreundlichen synchronen Abwärtswandler mit großem VIN bieten eine einstellbare Schaltfrequenz von 200 kHz bis 1 MHz mit einem externen Widerstand, der die Flexibilität zur Optimierung des Wirkungsgrads oder der Größe externer Komponenten bietet.

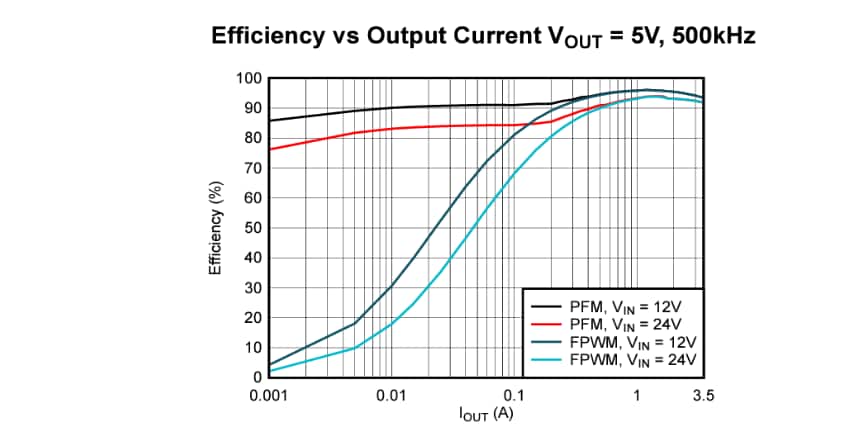

Die LMR514x5/LMR514x5-Q1 synchronen Abwärtswandler von TI verfügen über eine Pulsfrequenzmodulation (PFM-Version) zur Erzielung eines hohen Wirkungsgrades bei geringer Last und über eine erzwungene Pulsbreitenmodulation (FPWM-Version) zur Erzielung einer konstanten Frequenz und einer geringen Ausgangsspannungswelligkeit über den gesamten Lastbereich.
Sanftanlauf- und Kompensationsschaltungen sind intern implementiert, wodurch das Bauteil mit einer minimalen Anzahl externer Komponenten verwendet werden kann. Das Bauteil verfügt über integrierte Schutzfunktionen, wie z. B. Zyklus-für-Zyklus-Strombegrenzung, Hiccup-Modus-Kurzschluss-Sicherung und thermische Abschaltung aufgrund von zu hoher Verlustleistung.
Der LMR514x5/LMR514x5-Q1 ist in einem WSON-12-Gehäuse erhältlich. Die LMR514x5-Q1 Bauteile sind gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen mit Bauteiltemperatur Klasse 1 von -40 °C bis +125 °C Umgebungsbetriebstemperatur
- Unterstützt die Anforderungen von Automotive-Systemen
- Großer Eingangsspannungsbereich: 4 V bis 36 V
- 2,5 A oder 3,5 A Dauerausgangsstrom
- ±1.0 % Toleranz-Spannungsreferenz bei Raumtemperatur
- Mindest-Einschaltzeit: 75 ns (typisch)
- 25 µA Niedriger Ruhestrom
- 200 kHz bis 1 MHz einstellbare Frequenz
- Frequenzspreizung
- Schutzmerkmale
- Präziser Freigabeeingang
- Open-Drain-PGOOD
- VIN-Unterspannungssperre (UVLO)
- Zyklus-für-Zyklus-Strombegrenzung
- Kurzschluss-Sicherung mit Hiccup-Modus
- Übertemperaturschutz
- Dokumentation über die Funktionssicherheitsfähigkeit zur Unterstützung des Designs funktionaler Sicherheitssysteme
- Geringer Platzbedarf und Benutzerfreundlichkeit
- Integrierte Synchrongleichrichtung
- Interne Kompensation für eine einfache Verwendung
- WSON-12-Gehäuse
- PFM- und FPWM-Optionen in Pin-to-Pin-kompatiblen Gehäusen
- Erstellen eines benutzerdefinierten Designs mit dem LMR514x5-Q1 mit dem WEBENCH® Power Designer
Applikationen
- Automotive-FAS und Karosserieelektronik
- Automotive-Infotainment und -Kombiinstrumente
- Haupteinheit
- Medien-hub
- USB-Ladung
- Display

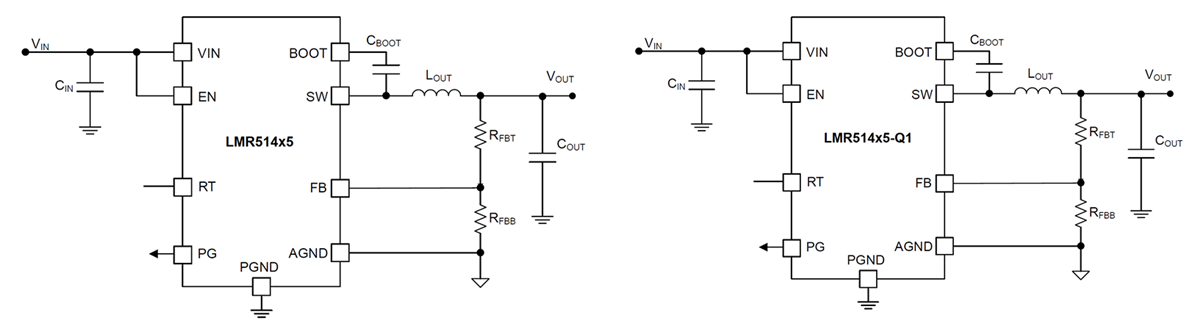

Vereinfachtes Schaltbild
