Texas Instruments SN74LV8T7541-Q1 Automotive Oktal-Buffer
Texas Instruments SN74LV8T7541-Q1 Oktale Automotive-Buffer verfügen über Open-Drain-Ausgänge und einen Logikpegelwandler. Der Eingang ist mit einer Schaltung mit reduziertem Schwellenwert ausgestattet, um die Umsetzung zu unterstützen, wenn die Versorgungsspannung die Eingangsspannung übersteigt. Diese Oktal-Buffer arbeiten bei einem Spannungsbereich von 1,65 V bis 5,5 V und verfügen über 5,5-V-tolerante Eingangs-Pins. Die Automotive-Buffer SN74LV8T7541-Q1 unterstützen eine Standardbelegung und bieten eine Latch-up-Betriebsverhalten-Pinbelegung, die 250 mA gemäß JESD17 übertrifft. Diese SN74LV8T7541-Q1 Bauteile sind gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen. Die SN74LV8T7541-Q1 Bauteile eignen sich ideal zum Ansteuern einer Indikator -LED und zur Pegelumsetzung mit Open-Drain-Ausgängen.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- -40 °C bis 125 °C Gerätetemperaturklasse 1
- Geräte-HBM-ESD-Klassifizierungsstufe 2
- Geräte -CDM -ESD -Klassifizierungsstufe C4B
- Erhältlich in einer QFN-Verpackung mit benetzbaren Flanken
- Breiter Betriebsspannungsbereich 1,65 V bis 5,5 V
- Unterstützt Standard Funktion Pinbelegung
- 5.5V-tolerante Eingangspins
- LVxT-verstärkte Eingänge in Kombination mit Open-Drain-Ausgängen bieten maximale Flexibilität bei der Spannungsumwandlung:
- Betrieb mit über 6,67 Mbps, (RPU = 1 kΩ, CL = 30 pF)
- Aufwärtsumsetzung von 1,2 V zu 5 V mit einer Versorgung von 1,8 V
- Abwärtsumsetzung von 5 V auf 0,8 V oder sogar weniger mit jeder gültigen Versorgung
- Latch-Up-Leistung übersteigt 250 mA gemäß JESD 17
Applikationen
- Anzeige-LED ansteuern
- Pegelverschiebung mit Open-Drain-Ausgängen

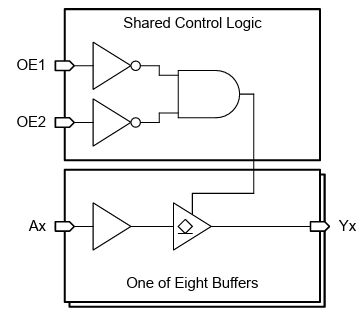

Blockdiagramm
Veröffentlichungsdatum: 2026-01-21
| Aktualisiert: 2026-02-18
