Texas Instruments TCAN157x-Q1 verbesserte CAN FD SIC TRANSCEIVER
Die Bauteile Texas Instruments TCAN157x-Q1 verbesserte CAN FD SIC TRANSCEIVER erfüllen die physikalischen Schichtanforderungen von ISO 11898-2:2024 (Anhang A) und unterstützen Datenraten bis zu 8 Mbps. Die Bauteile werden über SPI für den vollen Funktionsumfang konfiguriert. Der TCAN157x-Q1 unterstützt nominale Prozessor-I/O-Spannungen von 1,8 V bis 5 V mit der zugehörigen Spannung an VIO. Dadurch wird die Verwendung von Prozessoren mit geringerem Stromverbrauch ermöglicht. Die Transceiver unterstützen selektives Aufwachen (die Fähigkeit, basierend auf der WUF-Identifikation aufzuwachen).
Der TI TCAN157x-Q1 bietet Designern die Flexibilität, Funktionen ohne Hardware-Modifikationen und mit minimalen Software-Änderungen zu implementieren. Der TCAN1576-Q1-Inhibit-Pin (INH) wird verwendet, um entweder die Stromversorgung des Knotens zu aktivieren oder ihn als Notlauf-Pin zu konfigurieren, wenn ein Watchdog-Fehler auftritt.
Merkmale
- AEC-Q100 (Klasse 1): qualifiziert für Fahrzeuganwendungen
- Er erfüllt die Anforderungen des ISO-11898-2:2024-Anhangs A „Standard für CAN mit Signalverbesserung” für 2 Mbps- und 5 Mbps-Kommunikation.
- CAN FD-Kommunikationsraten bis zu 8 Mbps
- Unterstützt selektive Aktivierung oder teilweise Vernetzung beim Senden und Empfangen von klassischen CAN- oder CAN-FD-Daten ohne Fehler.
- Qualitätsgesteuerte funktionale SicherheitTCAN1576-Q1
- Funktionale Sicherheit: TCAN1575-Q1
- Der TCAN157X-Q1 unterstützt die nominalen Prozessor-E/A-Spannungen von 1,8 V bis 5 V
- Umfangreicher Betriebsbereich
- ±58 V BUS-Defektschutz
- ±12 V Gleichtakt
- TCAN1576-Q1 unterstützt:
- Watchdog (Timeout, Fenster sowie Q&A)
- BUS-Fehlerdiagnose und Berichte
- Programmierbarer INH/LIMP-Pin
- SOIC-, VSON- und SOT23-14-Pin-Gehäuse
- VSON-Gehäuse mit verbesserter AOI-Funktion (Automated Optical Inspection, AOI)
Applikationen
- Karosserieelektronik und Beleuchtung
- Automotive-Infotainment und -Kombiinstrumente
- Hybrid-, Elektro- und Antriebssysteme
- Industrieller Transport

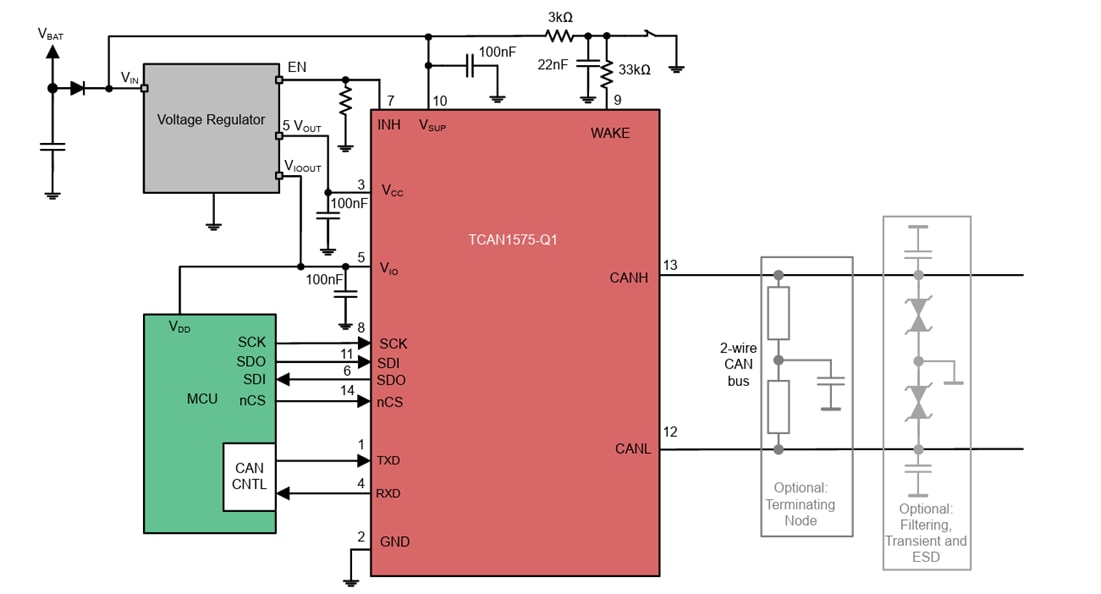

TCAN1575-Q1 Vereinfachtes Schaltschema

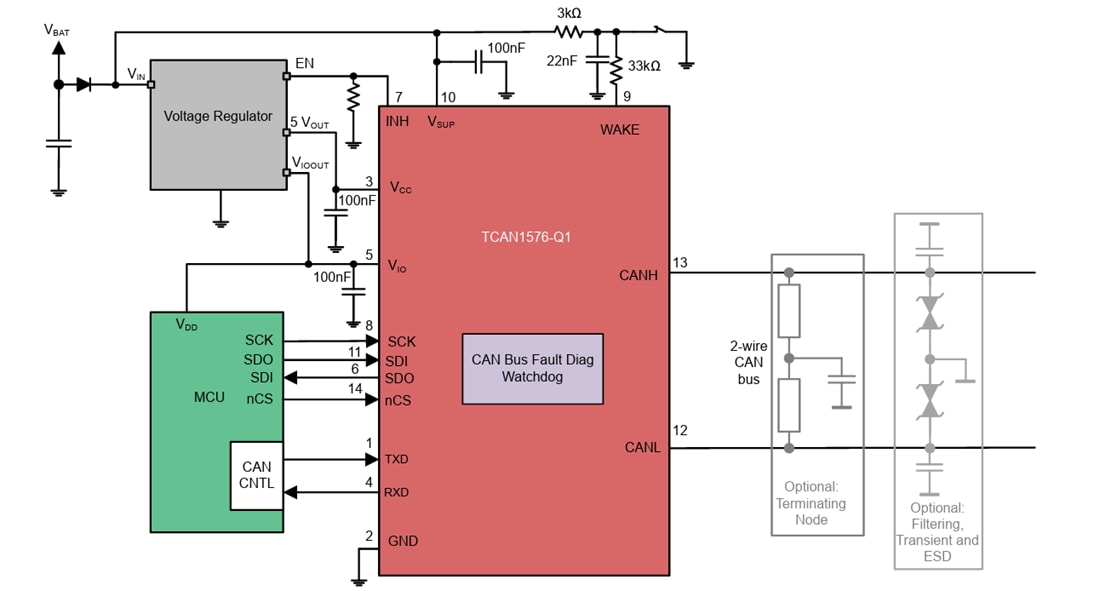

Vereinfachtes Schaltschema für TCAN1576-Q1
