Texas Instruments TPS6104x-Q1 Hochfrequenz-Aufwärtswandler
Die Hochfrequenz-Boost-Wandler von Texas Instruments TPS6104x-Q1 sind ideal für Anwendungen im Automobilbereich mit Ausgangsspannungen bis zu 28 V. Das TPS6104x-Q1 wird mit einer vorgeregelten Niederspannungsschiene, einer zweizelligen NiMH/NiCd-Batterie oder einer einzelligen Li-Ion-Batterie betrieben und unterstützt Eingangsspannungen von 1,8 V bis 6 V. Die TPS6104x-Q1 Wandler erzeugen eine Schaltfrequenz von bis zu 1 MHz und ermöglichen die Verwendung kleiner externer Komponenten wie Keramik- und Tantal-Ausgangskondensatoren. Die TPS6104x-Q1-Bauteile in Kombination mit dem platzsparenden 5-Pin-SOT-23-Gehäuse ermöglichen eine kleine Gesamtgröße der Lösung.Die TI-Wandler TPS61040-Q1 haben eine interne 400-mA-Schaltstromgrenze. Im Gegensatz dazu haben die TPS61041-Q1-Wandler eine Schaltstromgrenze von 250 mA und bieten eine geringere Ausgangsspannungswelligkeit sowie eine kleinere Formfaktor-Induktivität für Applikationen mit geringerem Stromverbrauch.
Die TPS6104x-Q1-Bausteine arbeiten mit einem Pulsfrequenzmodulationsschema (PFM) mit konstanter Spitzenstromregelung. Die Kombination aus niedrigem Ruhestrom (typisch 28 µA) und dem optimierten Steuerschema ermöglicht den Betrieb der Bauelemente mit hohen Wirkungsgraden über den gesamten Laststrombereich.
Merkmale
- Für Fahrzeuganwendungen zugelassen
- 1,8 V bis 6 V Eingangsspannungsbereich
- Einstellbarer Ausgangsspannungsbereich bis zu 28 V
- Interner Schaltstrom: 400 mA (TPS61040-Q1) und 250 mA (TPS61041-Q1)
- Schaltfrequenz von bis zu 1 MHz
- Typischer Leerlauf-Ruhestrom: 28 µA
- Typischer Abschaltstrom: 1 µA
- Interner Soft-Start
- Platzsparendes, 5-Pin SOT-23 Gehäuse
Applikationen
- Kfz-Telematik, eCall und Mauterhebung
- Infotainment und Kombiinstrumente
- Erweitertes Fahrerassistenzsystem (FAS)
- LCD-Vorspannungsversorgungen
- Weiße LED-Versorgungen für LCD - Hintergrundbeleuchtungen
- Zweizellen-NiMH/NiCd oder Einzellen-Li-Ion
- Batteriebetriebene Systeme
- Standardmäßige 3,3-V- oder 5-V-zu-12-V-Wandlung

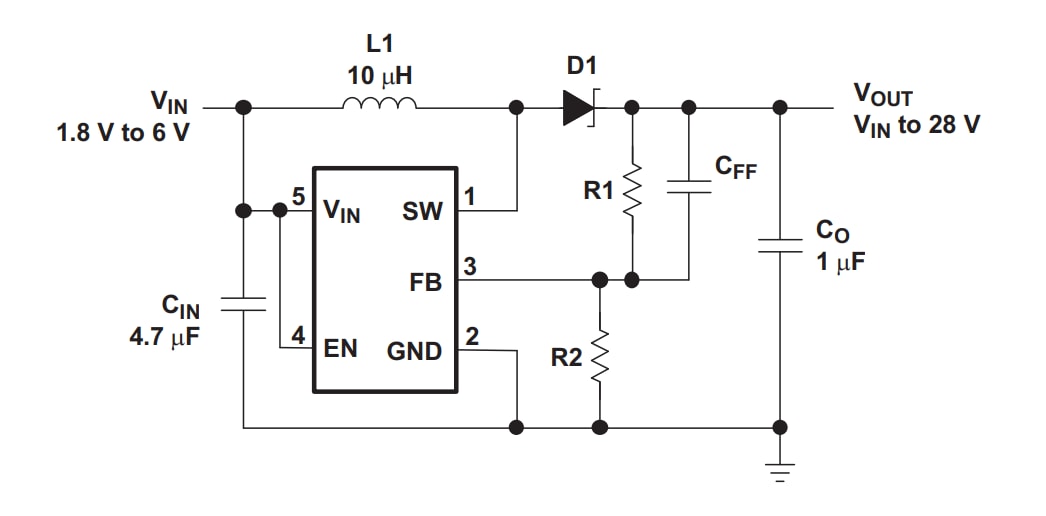

Typische Applikationen – Diagramm

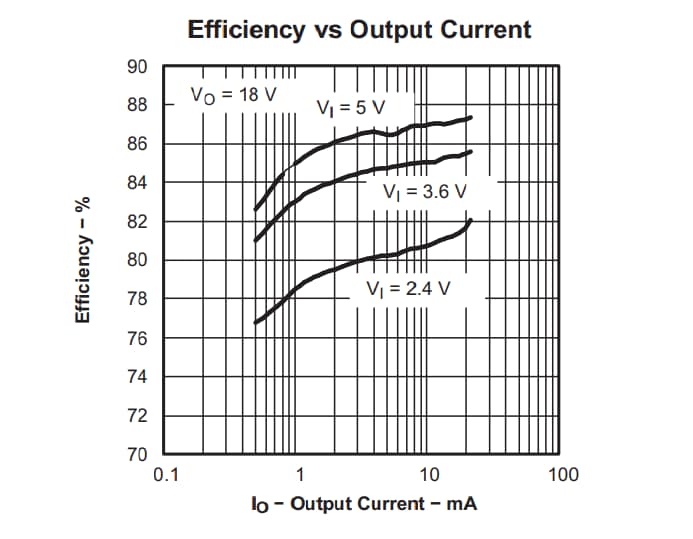

Wirkungsgrad vs. Ausgangsstrom
Veröffentlichungsdatum: 2022-08-01
| Aktualisiert: 2025-05-22
