Texas Instruments Dual-Abwärtswandler TPS6244x/TPS6244x-Q1
Dual-Abwärtswandler TPS6244x/TPS6244x-Q1 von Texas Instruments sind benutzerfreundliche, synchrone Pin-zu-Pin-dual-1 A-, -dual-2 A- oder -3 A- und 1 A-DC/DC-Abwärtswandler mit hohem Wirkungsgrad. Der TPS6244x/TPS6244x-Q1 basiert auf einer Spitzenstrommodus-Steuerungstopologie und ist für Fahrzeuganwendungen, z. B. infotainment und erweiterte Fahrerassistenzsysteme, ausgelegt. Die Schalter mit niedrigem Widerstand ermöglichen bis zu 3 A Dauerausgangsstrom und einen maximalen Ausgangsstrom von bis zu 4 A bei hoher Umgebungstemperatur. Die Schaltfrequenz ist von 1,8 MHz bis 4 MHz extern einstellbar und kann auch mit einem externen Taktgeber von 2 MHz bis 4 MHz synchronisiert werden.
Die TPS6244x/TPS6244x-Q1-Wandler von TI wechseln im PWM- und PFM-Modus bei leichten Lasten automatisch in den Stromsparmodus, um über den gesamten Lastbereich einen hohen Wirkungsgrad aufrechtzuerhalten. Der TPS6244x/TPS6244x-Q1 bietet im PWM-Modus eine Ausgangsspannungsgenauigkeit von 1 %, die bei der Entwicklung eines Netzteils mit hoher Ausgangsspannungsgenauigkeit hilft.
Der TPS6244x/TPS6244x-Q1 wird als Version mit einstellbarer Spannung angeboten und ist in einem VQFN-Gehäuse untergebracht. Die TPS6244x-Q1-Bauteile sind für Fahrzeuganwendungen AEC-Q100-qualifiziert.
Merkmale
- Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- Eingangsspannungsbereich 2,75 V bis 6 V
- Zweikanal-Ausgang, eine Ausgangsspannung von 0,6 V bis 5,5 V
- Ausgangsspannungsgenauigkeit ±1 % (PWM-Betrieb)
- Erzwungener PWM- oder PWM- und PFM-Betrieb
- Einstellbare Schaltfrequenz von 1,8 MHz bis 4 MHz
- Zwei Power-Good-Ausgänge mit einem Fensterkomparator
- Zwei präzise Freigabeeingänge ermöglichen
- Benutzerdefinierte Unterspannungssperre
- Genaue Sequenzierung
- 180 ° phasenverschobener Betrieb
- Modus für 100 %-Tastverhältnis
- Aktive Ausgangsentladung
- Optionale Taktung der Frequenzspreizung
- Optionaler Foldback-Überstromschutz
- TJ = -40 °C bis +150 °C
- QFN-Gehäuse von 2,3 mm x 2,7 mm mit benetzbaren Flanken
Applikationen
- FAS-Kamera und FAS-Sensorfusion
- Rundumsicht-ECU
- Hybrid- und rekonfigurierbare Kombiinstrumente
- Infotainment-Haupteinheit und digitales Cockpit
- Telematik-Steuereinheit
Datenblätter

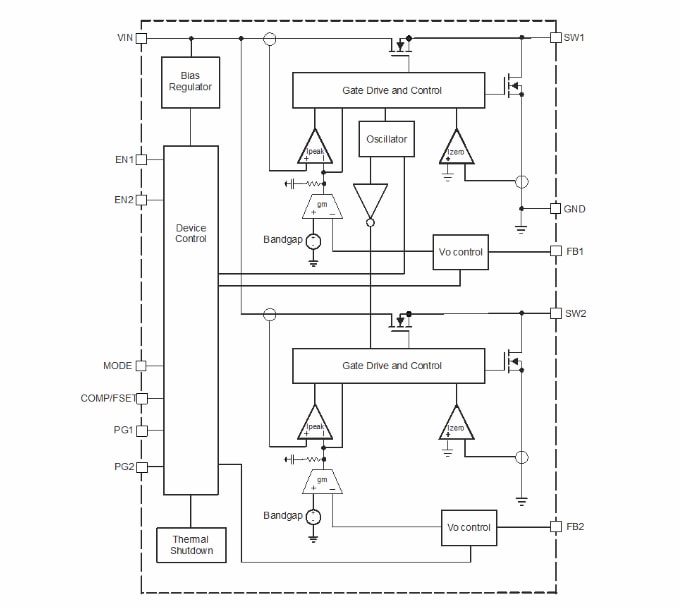

Funktionales Blockdiagramm

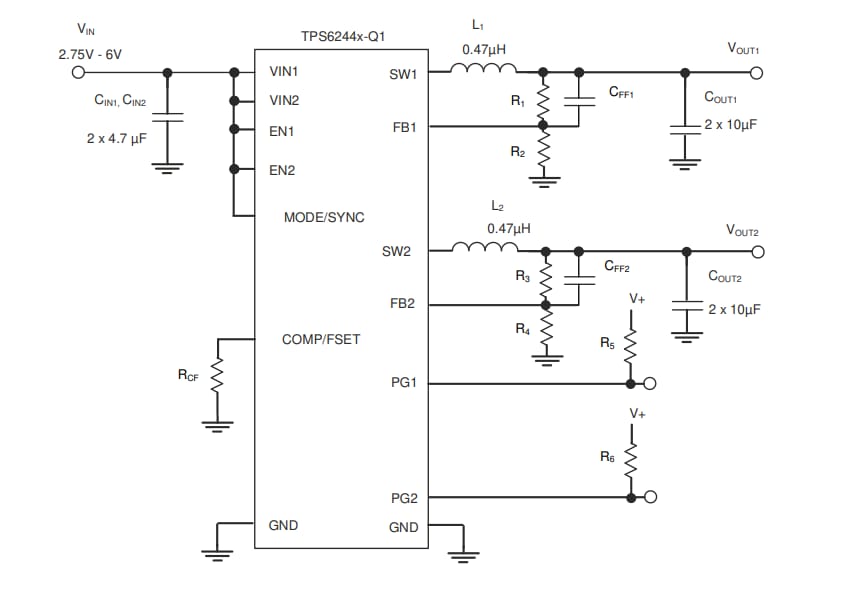

Schaltschema

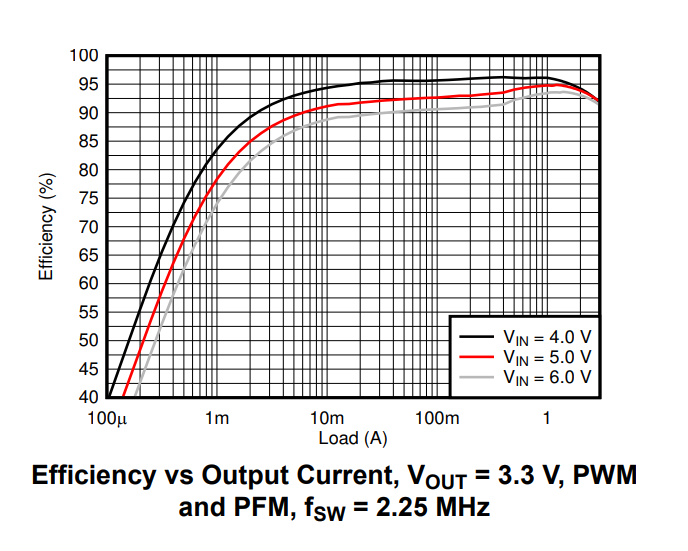

Wirkungsgrad vs. Ausgangsstrom
Verwandte Produkte
Texas Instruments TPS62442EVM-122 Evaluierungsmodul
Zur Evaluierung des TPS6244x-Q1 Dual-Abwärtswandlers ausgelegt, der bei einer Spannung von 2,75 V bis 6 V betrieben wird.
