Texas Instruments TPS62A04xB Abwärtswandler
Die Texas Instruments TPS62A04xB Abwärtswandler verwenden integrierte Schalter, um einen konstanten 4-A-Ausgangsstrom zu liefern. Die synchronen DC/DC-Abwärtswandler wurden für einen hohen Wirkungsgrad bei kompakten Abmessungen entwickelt. Die TPS62A04B und TPS62A04AB arbeiten im Pulsweitenmodulationsmodus (PWM) mit einer 2,2-MHz-Schaltfrequenz bei mittlerer bis hoher Last. Bei geringer Last geht die Variante TPS62A04B automatisch in einen Energiesparmodus (PSM) über, um eine hohe Effizienz über den gesamten Laststrombereich zu gewährleisten. Die A-Variante dieser Produktfamilie (TPS62A04AB) bleibt immer im PWM-Modus, unabhängig vom Lastzustand. Das Bauelement sorgt für eine stabile Frequenz und die geringste Welligkeit.
Der TI TPS62A04B und der TPS62A04AB verwenden einen externen Widerstandsteiler zur Einstellung der Ausgangsspannung. Die interne Soft-Start-Schaltung begrenzt den Einschaltstrom während des Starts, und ein Power-Good-Signal zeigt die korrekte Ausgangsspannung an.
Der Überstromschutz in Kombination mit der thermischen Abschaltung schützt das Gerät und die Applikation. Die Geräte werden in einem SOT563 Paket angeboten.
Merkmale
- 2,5 V bis 5,5 V Eingangsspannungsbereich
- 0,6 V bisVIN einstellbarer Ausgangsspannungsbereich
- 15-mΩ- /10-mΩ-DSON-Schalter mit niedrigem R
- 25 µA Ruhestrom
- 1 % Feedback-Genauigkeit (0 °C bis 125 °C)
- 100 % Betriebsmodus
- Schaltfrequenz: 2,2 MHz
- Energiesparmodus- oder FPWM-Option verfügbar
- Power-Good-Ausgangspin
- Kurzschluss-Sicherung (HICCUP)
- Interner Soft-Start
- Ausgangsentladung
- Übertemperaturschutz
- Erhältlich in einem SOT563-Gehäuse von 1,6 mm x 1,6 mm
- Pin-zu-Pin-kompatibel mit dem TLV62585
Applikationen
- Multifunktionsdrucker
- Set-Top-Box
- Fernseh-Applikationen
- IP-Netzwerkkamera
- Drahtloser Router, Solid-State-Laufwerk
- Batteriebetriebene Applikationen
- Universelle Punkt-zu-Punkt-Stromversorgung

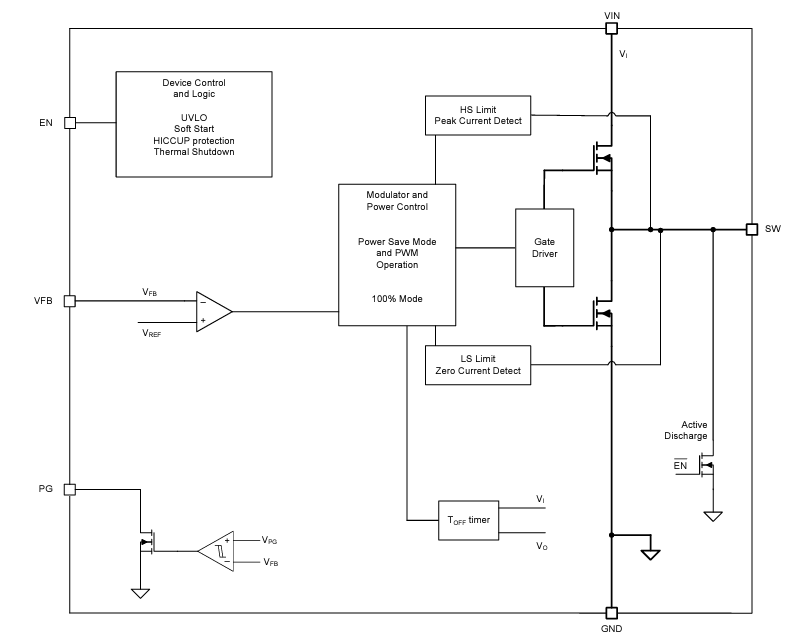

Blockdiagramm

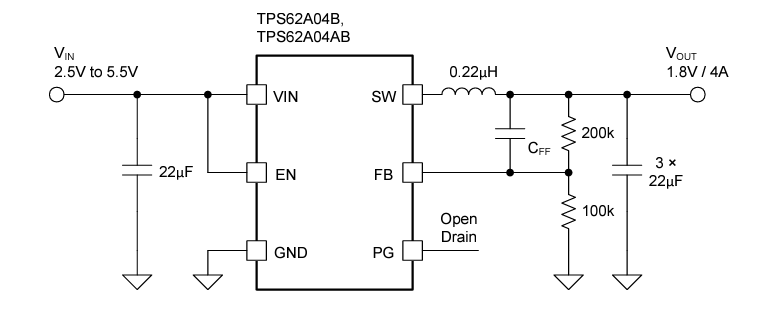

Typische Applikation

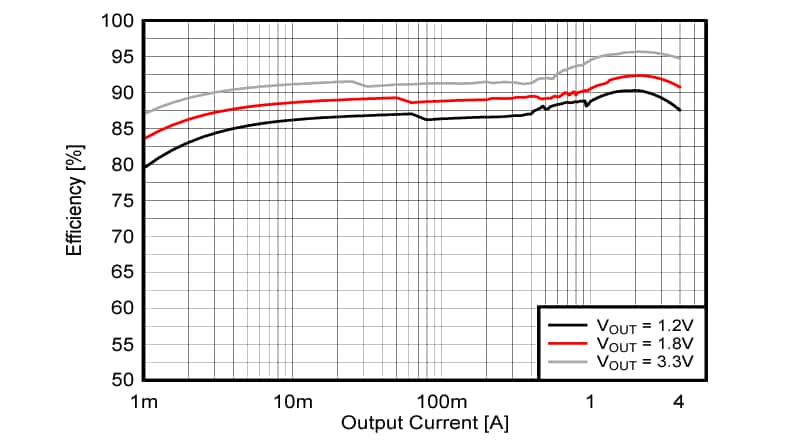

Wirkungsgrad vs. Ausgangsstrom bei 5VIN
