Texas Instruments TPUL2G123/-Q1 Duale RC-gesteuerte Mono-Multivibratoren
TPUL2G123/-Q1 Duale RC-gesteuerte nachtriggerbare monostabile Multivibratoren von Texas Instruments verfügen über zwei unabhängige Bauteile, die für den Betrieb von 1,5 V bis 5,5 V ausgelegt sind. Die Ausgangs-Impulsdauer wird formatiert, indem externe Widerstands- und Kapazitätswerte mit einer ungefähren Ausgangsimpulsbreite von zwei ≅ R × C gewählt werden.
Der TI TPUL2G123-Q1 Dual-Multivibrator verfügt über drei Triggereingänge, einen für steigende Flanken (T) und einen für fallende Flanken (/T), sowie einen Löseingang (/CLR), der asynchron verwendet werden kann, um einen aktiven Ausgangsimpuls zu stoppen. Alle Trigger-Eingänge verfügen über eine Schmitt-Trigger-Architektur, um langsame Eingangsübergangsraten zu ermöglichen und die Störfestigkeit zu verbessern.
Die TPUL2G123-Q1 Multivibratoren von TI sind AEC-Q100-qualifiziert für Fahrzeuganwendungen.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- Gerätetemperaturklasse 1: -40 ° bis +125 °C
- HBM-ESD-Bauteilklassifikation Stufe 2
- Bauelement CDM ESD -Klassifizierungsstufe C4B
- In einem QFN-Gehäuse mit benetzbaren Flanken verfügbar
- RC ist von 1 µs bis 860 ms konfigurierbar.
- Für Impulse länger als 860 ms verwenden Sie TPUL2T323/TPUL2T323-Q1
- Typischerweise 1 %, maximal 10 % Impulsbreitenabweichung
- Breiter Betriebsbereich: 1,5 V – 5,5 V
- Eingänge akzeptieren Spannungen bis zu 5,5 V
- Schmitt-Trigger-Architektur an allen Eingängen
Applikationen
- Demodulieren eines digitalen Amplitudenumtastungssignals (Amplitude Shift Keying, ASK)
- Ein System für einen festgelegten Zeitraum zurücksetzen
- Erzeugen eines positiven digitalen Impulses mit fester Breite
- Erkennen einer steigenden Flanke eines digitalen Signals
- Erkennen einer fallenden Flanke eines digitalen Signals
- Entprellt einen Schalter
Zugehörige Multivibratoren
Texas Instruments TPUL2T323/TPUL2T323-Q1 Monostabile Multivibratoren
Die Bauteile umfassen zwei RC-konfigurierbare, retriggerbare monostabile Multivibratoren mit verlängerter Impulsbreite.

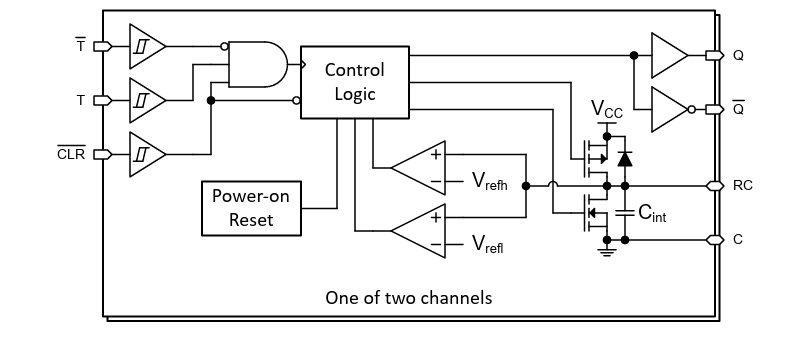

Funktionales Blockdiagramm
