Texas Instruments TS3DV642-Q1 1-zu-2-/2-zu-1-Differential-Mux

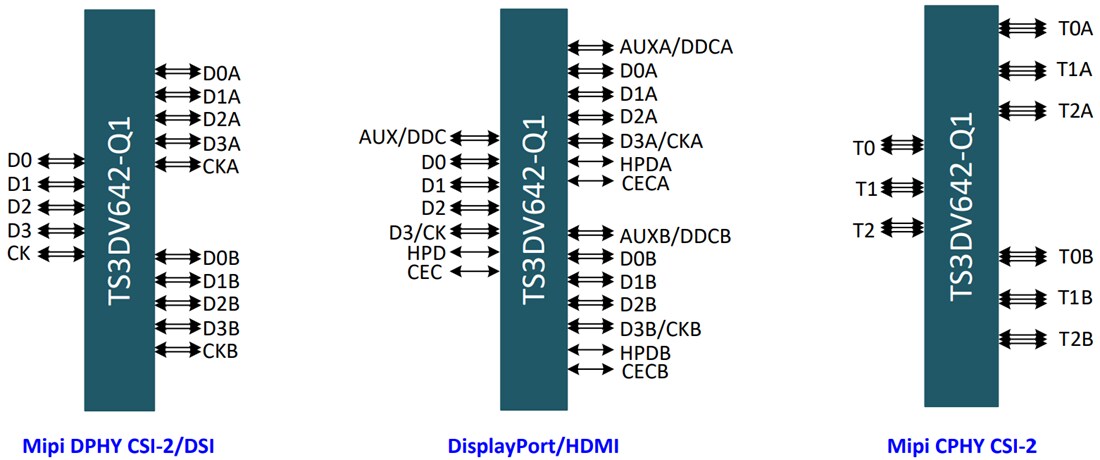

Der TS3DV642-Q1 12-Kanal-Differential-1-zu-2-/2-zu-1-Mux von Texas Instruments ist ein analoger bidirektionaler passiver Hochgeschwindigkeits-Schalter in Mux- oder Demux-Konfigurationen, der für viele Differential-Hochgeschwindigkeits-Schnittstellen mit Datenraten von bis zu 6 GBit/s betrieben wird. Er eignet sich für viele Applikationen, einschließlich HDMI 1.4 / 2.0, Displayport 1.4 und Mipi DPHY / CPHY DSI / CSI-2. Der TS3DV642-Q1 unterstützt sowohl eine Differential- als auch eine einendige Signalisierung, die mit den meisten Standard- und Nicht-Standard-Schnittstellen praktisch kompatibel ist. Die dynamischen Merkmale des TS3DV642-Q1 ermöglichen Hochgeschwindigkeitsschaltvorgänge mit minimaler Dämpfung des Signalaugendiagramms und sehr wenig hinzugefügtem Jitter. Das Silizium-Design des Bauteils ist für ein hervorragendes Frequenzverhalten bei einem höheren Frequenzspektrum der Signale optimiert. Das Bauteil unterstützt eine Differential-Signalisierung mit einem Gleichtaktspannungsbereich (CMV) von 0 bis 3,6 V. Darüber hinaus unterstützt das Bauteil einendige CMOS-Signale von 0 bis 5,5 V. Der TS3DV642-Q1 von Texas Instruments verbraucht einen sehr niedrigen aktiven Strom von 45 µA. Darüber hinaus bietet das Bauteil einen Abschaltmodus, in dem alle Kanäle Hi-Z werden und das Bauteil mit einer minimalen Leistung betrieben wird.
