Amphenol Technical Products International Hochleistungs-Strom-Steckverbinder
Amphenol Technical Products International Hochleistungs-Strom-Steckverbinder sind als eine leistungsstarke, kostengünstige Signal- und Leistungsübertragungslösung ausgelegt. Diese Steckverbinder integrieren sowohl Signal- als auch Leistungsübertragung in einem Gehäuse. Die Hochleistungs-Strom-Steckverbinder verfügen über ein farbiges Gehäuse und eine verbesserte Rippe für das Blindstecken und einen 100-minütigen Steckzyklus. Diese Leistungssteckverbinder sind mit A-, B- und C-Tasten und CPA-Optionen verfügbar. Die Hochleistungs-Stromsteckverbinder eignen sich hervorragend für die Signal- und Leistungsübertragung für PDU im Akku.

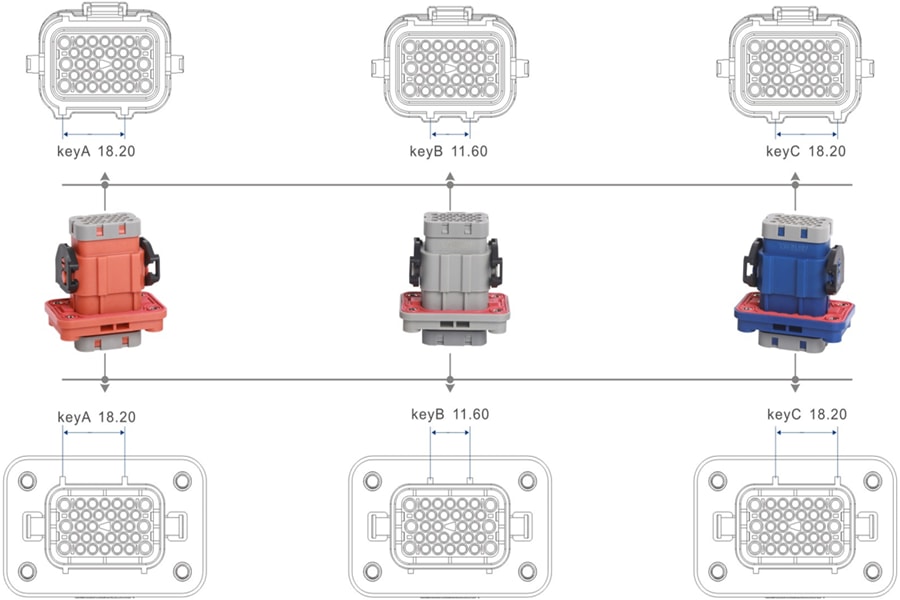

HC-Signal-Schlüsselkarte
Merkmale
- Farbiges Gehäuse und verbesserte Rippe für das Einstecken
- Bis zu IP68-Schutz (gesteckt)
- Skalierbare Pinzahl pro spezifische Anforderung
- Erhältlich mit Schlüssel-A-, B- und C-Option
- Erhältlich mit CPA-option
Technische Daten
- 32-pin-Anzahl
- Nennstrom:
- Maximal 13 A für die Leistungsübertragung
- Maximal 5 A für die Signalübertragung
- Kabelgröße:
- Leistung 14 AWG bis 18 AWG
- 20 AWG bis 22 AWG Signal
- Spannungsfestigkeit: 3000 VDC
- -40 °C bis 125 °C Betriebstemperaturbereich
- IP6K9K und IP68 (gesteckt, Eintauchen in 1-m-Tiefenwasser für 48 Stunden)
- 100-minütigen Steckzyklus
- Luftaustritt 60KPa
- Brandschutzklassifizierung UL94-V0
Applikationen
- Signal- und Leistungsübertragung für PDU

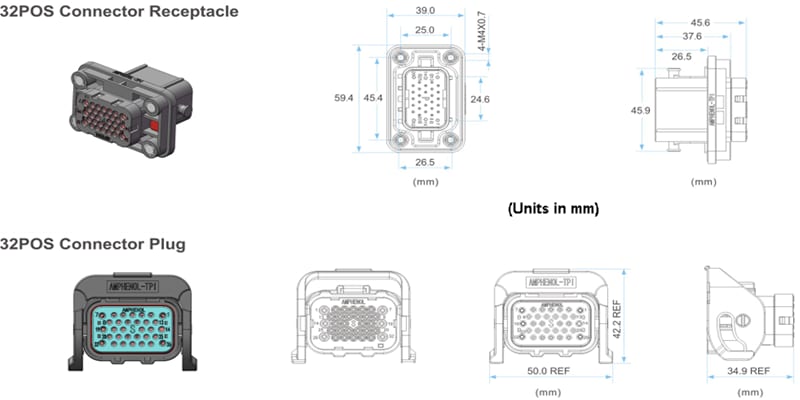

Maßbild
Weitere Ressourcen
View Results ( 17 ) Page
| Teilnummer | Datenblatt | Mindestdrahtstärke | Kontaktüberzug | Nennstrom | Maximale Betriebstemperatur | Minimale Betriebstemperatur | Max. Drahtstärke |
|---|---|---|---|---|---|---|---|
| HCTF16161 |  |
18 AWG | Gold | 16 AWG | |||
| HCTF20104 | |
22 AWG | Tin | 20 AWG | |||
| HC18B-S32 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTF20101 | |
22 AWG | Gold | 20 AWG | |||
| HC18B-S32-2 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTM20104 | |
22 AWG | Tin | 5 A | 20 AWG | ||
| HC18C-S32 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HC08C-P32R | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTM20101 | |
22 AWG | Gold | 5 A | 20 AWG | ||
| HCTM16161 | |
18 AWG | Gold | 13 A | 16 AWG |
