Toshiba TCK207AN Lastschalter-IC

Der Lastschalter-IC TCK207AN von Toshiba bietet eine 0,75-V-Ultra-Niederspannung mit einem Treiber zur Steuerung der Anstiegsgeschwindigkeit und kehrt die Funktion der Stromsperre (SW-Aus-Zustand) um. Der TCK207AN eignet sich ideal für Power-Management- und tragbare Applikationen, die eine hochdichte Leiterplattenbestückung erfordern, wie z. B. SSD, HDD, Mobiltelefon.

Der TCK207AN Lastschalter-IC von Toshiba unterstützt einen Einschaltwiderstand von nur 21,5 mΩ (typ.) bei 0,75 V, -1,5 A, und der Ausgangsstrom beträgt bis zu 2,0 A (DC).

Der TCK207AN ist in einem ultrakleinen DFN4A-Gehäuse (1,2 mm x 1,2 mm, t:0,38 mm) untergebracht.

Merkmale

  • Betrieb mit niedriger Eingangsspannung: VIN = 0,75 V bis 3,6 V
  • Hoher Ausgangsstrom: IOUT (DC) = 2,0 A
  • Niedriger Einschaltwiderstand:
    • RON = 21,5 mΩ (typisch) bei VIN = 3,3 V, -1,5 A
    • RON = 21,5 mΩ (typisch) bei VIN = 1,2 V, -1,5 A
    • RON = 21,5 mΩ (typisch) bei VIN = 0,75 V, -1,5 A
  • Eingebauter Treiber zur Steuerung der Anstiegsrate
  • Eingebaute Rückstromsperre (SW-Aus-Zustand)
  • Eingebaute Auto-Entladung
  • Active High- und Pulldown-Verbindung zwischen CONTROL und GND
  • Ultra-kleines Gehäuse: DFN4A (1,2 mm x 1,2 mm, t: 0,38 mm)

Blockdiagramm

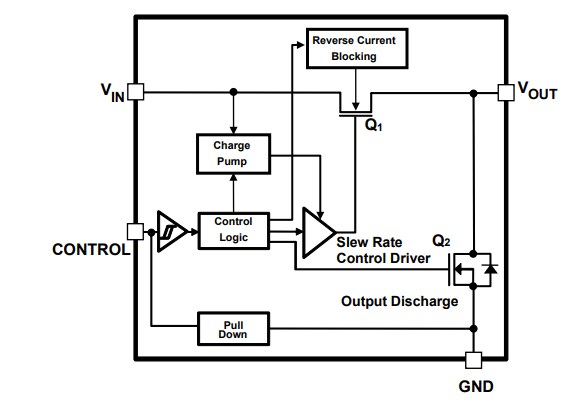

Blockdiagramm - Toshiba TCK207AN Lastschalter-IC

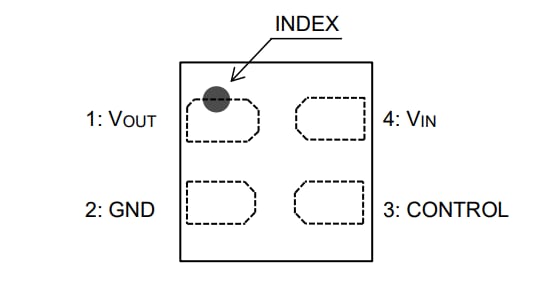

Pinbelegung

Toshiba TCK207AN Lastschalter-IC
