Toshiba TCKE6 eFuse-ICs von 40 V, 2,5 A
Toshiba TCKE6 Integrierte eFuse-Schaltkreise (ICs) von 40 V, 2,5 A bieten einen robusten Schutz mit Einzeleingang/Einzelausgang mit einer maximalen Betriebsspannung von 30 V. Diese ICs sind als wiederverwendbare elektronische Sicherungen konzipiert und schützen Schaltungen aktiv mit Funktionen wie einstellbare Überstrombegrenzung (über einen externen Widerstand), Kurzschluss-Sicherung, Unterspannungssperre und thermische Abschaltung.
Mit einem niedrigen Einschaltwiderstand von 52 mΩ (typisch) und der Unterstützung von Ausgangsströmen von bis zu 2,5 A eignet sich die TCKE6-Baureihe hervorragend für die Verwaltung von 24-V- Stromversorgungssystemen. Der große Eingangsspannungsbereich und das kompakte TSOP6F-Gehäuse (2,9 mm × 2,8 mm × 0,8 mm, typisch) machen es zu einer perfekten Lösung für platzbeschränkte Designs.
Die TCKE6-Baureihe von Toshiba ist für Zuverlässigkeit und Vielseitigkeit konzipiert und eignet sich ideal für Industrieanlagen, Haushaltsgeräte und andere anspruchsvolle Applikationen, bei denen eine präzise Leistungssteuerung unerlässlich ist.
Merkmale
- Maximale Eingangsspannung von 40 V VIN
- 4,4 V bis 30 V Eingangsspannungsbereich
- Geringer On-Widerstand (RON) von 52 mΩ (typisch)
- Einstellbarer Überstromschutz von 0,35 A bis 2,4 A (Überstrombegrenzung)
- Steuerung der Anstiegsrate
- Überhitzungsschutz
- FLAG-Funktion (TCKE601)
- Aktivierungsfunktion (TCKE603)
- Ausgangsentladung
- TSOP6F-Gehäuse von 2,9 mm x 2,8 mm (typisch), t: 0,8 mm
Applikationen
- Industrieanlagen
- Haushaltsgeräte

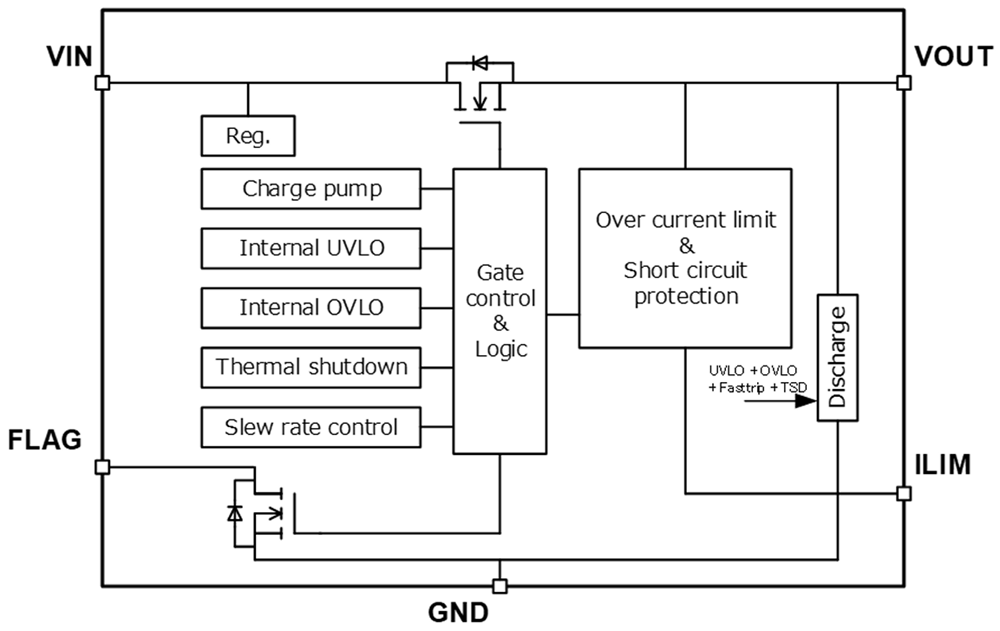

TCKE601 Blockdiagramm

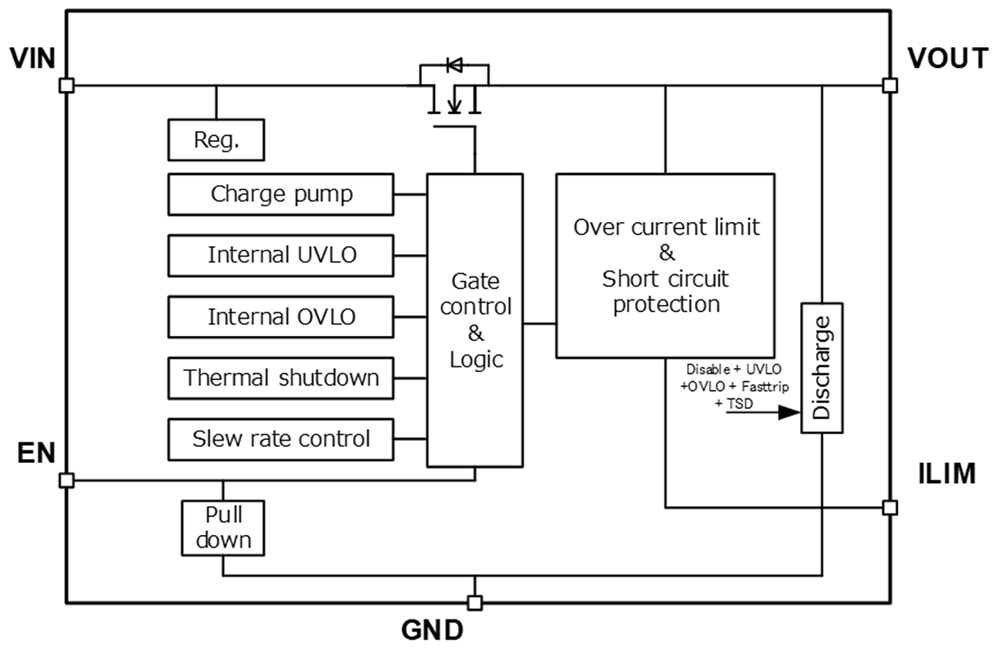

TCKE603 Blockdiagramm
